【超声检测】组合性能:远场分辨力测试实验

浏览量:167次发布时间:2020年05月20日

导语:

仪器和探头组合性能包括水平线性、垂直线性、组合频率、灵敏度余量、盲区(仅限直探头)和远场分辨力。按NB/T47013要求,直探头远场分辨力不小于20dB。斜探头远场分辨力不小于12dB。测试方法可以自行查阅JB/T 9214.本想着把9214内容放到文章中,方便大家使用,但是存在违规,所以以下内容仅保留编者的实验过程。有问题欢迎随时讨论。


编制实验:

一、实验目的:

测试不同设备与不同探头组合后的远场分辨力。本实验采用两种设备、四种探头进行测试,测试结果见下文。测试过程仅采用一种设备与一种探头组合描述。

二、实验准备:

设备:CTS-9009PLUS,USM 86

探头:5P13*13K2;2.5P13*13k2;5Zφ20;2.5Zφ20

试块:CSK-IA(代替CSK-IB试块);

其他:压块;

三、实验过程:

1、直探头远场分辨力测试

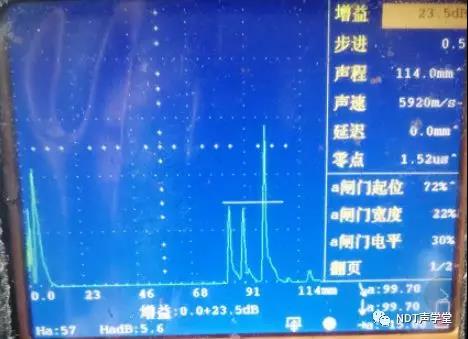

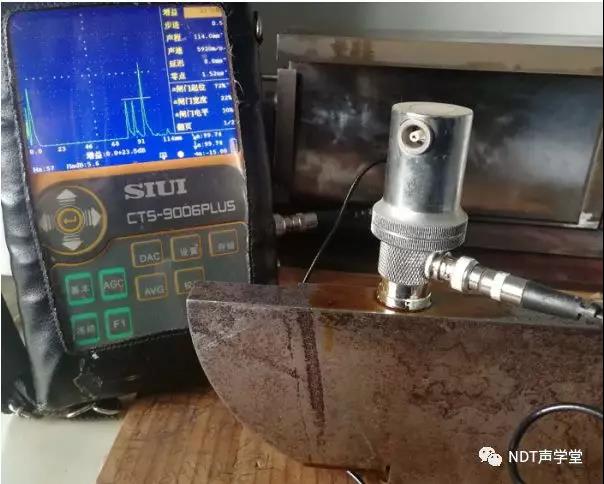

(1)将探头置于上图位置,反复调节探头位置及仪器增益使回波A及回波B波峰高度为30%,此时记录增益值,调节情况见下图:

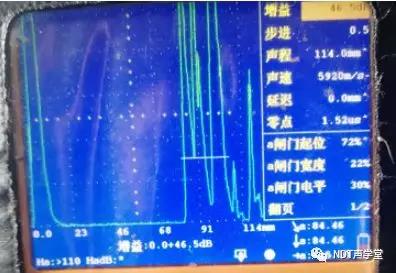

(2)探头固定不动,通过调节增益使A与B连接处的波谷位于满屏30%,记录增益值,效果见下图:


(3)波谷增益值与波峰增益值相减取绝对值(取绝对值主要考虑衰减型设备与增益型设备的差异),即为直探头远场分辨力。

2、斜探头远场分辨力测试:

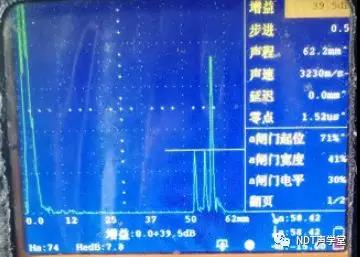

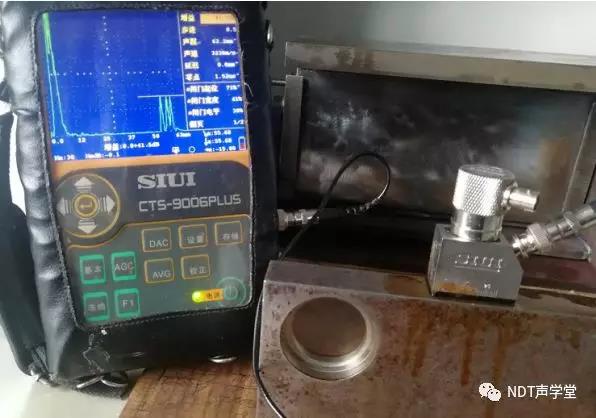

(1)将斜探头置于上图位置,反复调节探头位置及仪器增益使回波A及回波B波峰高度为30%(A、B调节等高时,需要将探头移置靠近φ40mm有机玻璃孔附近),此时记录增益值,调节情况见下图:

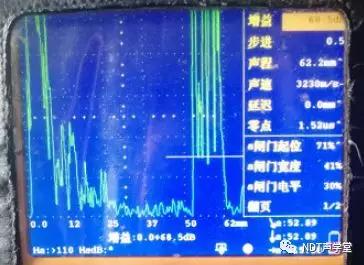

(2)探头固定不动,通过调节增益使A与B连接处的波谷位于满屏30%,记录增益值,效果见下图:


(3)波谷增益值与波峰增益值相减取绝对值(取绝对值主要考虑衰减型设备与增益型设备的差异),即为斜探头远场分辨力。

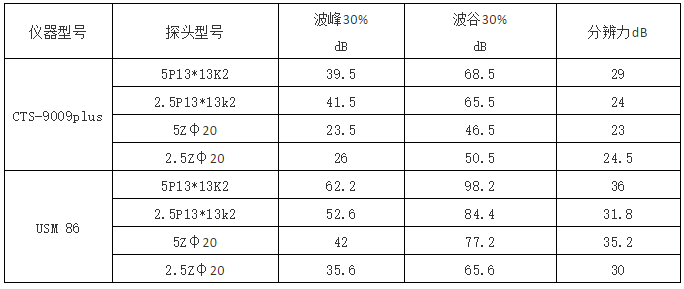

四、实验结果
