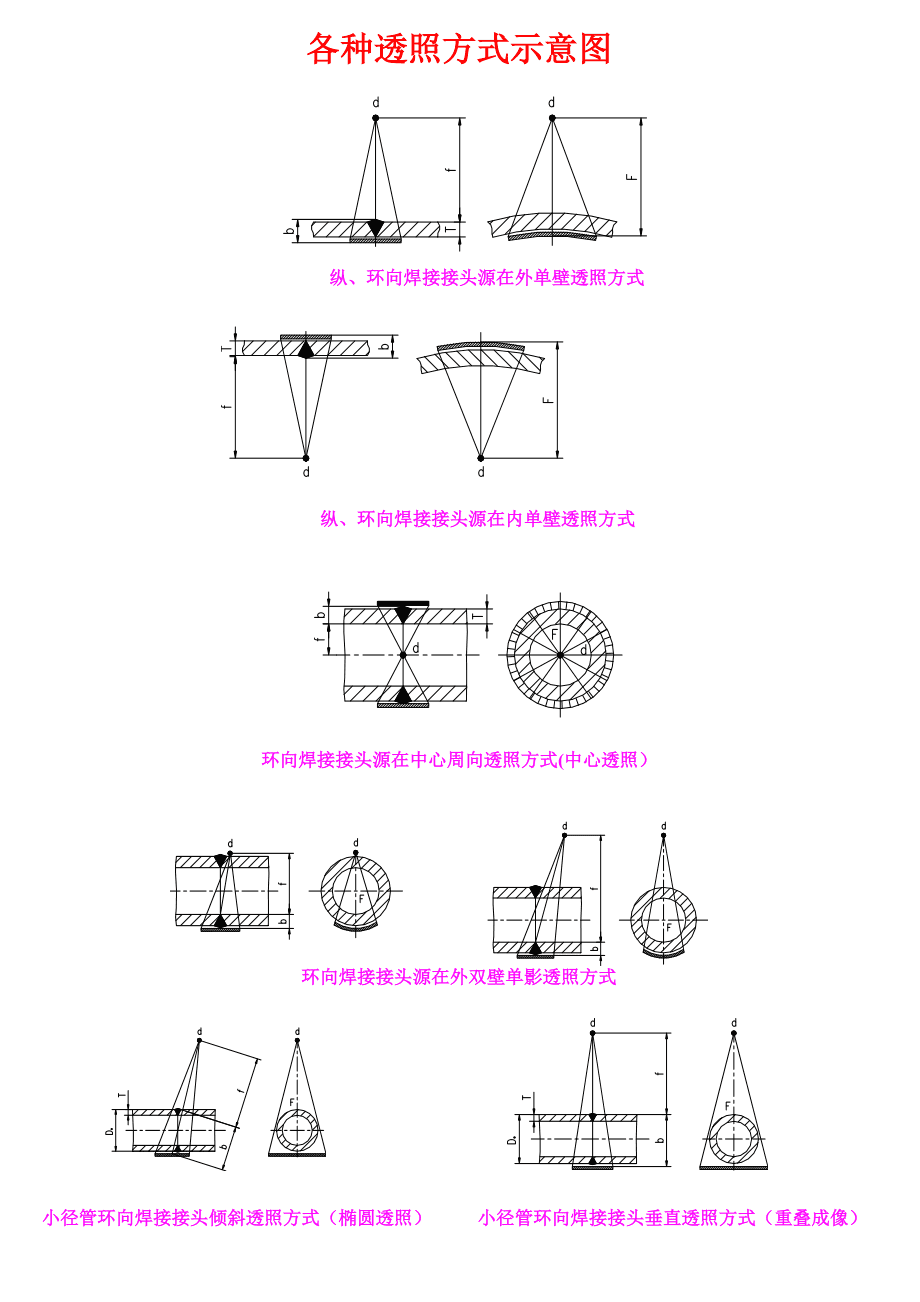

对接焊缝射线照相的基本透照方式（布置）见下图。

这些透照方式分别适用于不同的场合，其中单壁透照时的透照方法，双壁透照一般用在射线源或胶片无法进入内部的小直径容器和管道的焊缝透照时，双壁双影法一般只用于直径在89mm以下的管子的环焊缝透照，双壁双影直透法则多用于直径小于20mm的管子的环焊缝透照。

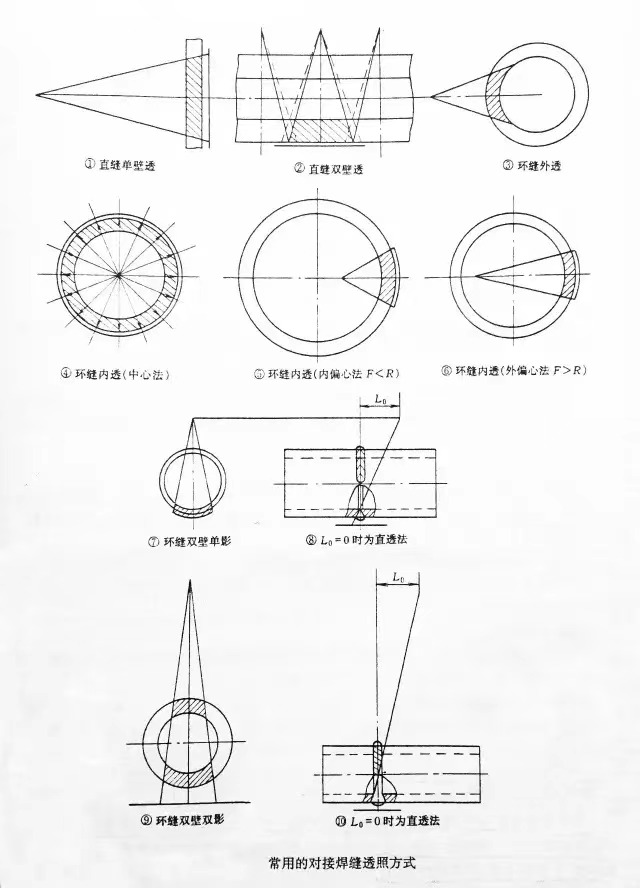

常用的对接焊缝透照方式

直缝透照，单壁透照，双壁透照，环缝透照，单壁透照

①外透法（源外片内）②内透法（源内片外）A.中心法（F=R）B.偏心法（F＜R）（F＞R）

双壁透照

①双壁单影A.斜透法B.直透法

②双壁双影A.斜透法B.直透法

选择透照方式时，综合考虑因素

选择透照方式时，应综合考虑各方面的因素，权衡择优。

透照灵敏度

在透照灵敏度存在明显差异的情况下，应选择灵敏度较高的透照方式。例如单壁透照的灵敏度明显高于双壁透照，在两种方式都能使用的情况下无疑应选择前者。

缺陷检出特点

有些透照方式特别适合于检出某些种类的缺陷，可根据检出缺陷的要求的实际情况选择。

例如，源在外的透照方式与源在内的透照方式相比，前者对容器内壁表面裂纹有更高的检出率，双壁透照的直透法比斜透法更容易检出未焊透缺陷。

透照厚度差和横向裂纹检出角

较小的透照厚度和横向裂纹检出角有利于提高底片质量和裂纹检出率。环缝透照时，在焦距和一次透照长度相同的情况下，源在内透照法比源在外透照法具有更小的透照厚度差和横列检出角，从这一点看，前者比后者。

一次透照长度

各种透照方式的一次透照长度各不相同，选择一次透照长度较大的透照方式可以提高检测速度和工作效率。

操作方便性

一般来说，对容器透照，源在外的操作更方便一些。而球罐的X射线透照，上半球位置源在外透照比较方便，下半球位置源在内透照比较方便。

试件及探伤设备具体情况

透照方式的选择还与试件及探伤设备情况有关。例如，当试件直径过小时，源在内透照可能不能满足几何不清晰度的要求，因而不得不采用源在外的透照方式。

使用移动式X射线机只能采用源在外的透照方式。使用γ射线源或周向X射线机时，选择源在内中心透照法对环焊缝周向曝光，更能发挥设备的有点。

需要强调的是，对环焊缝的各种透照方式中，以源在内中心透照周向曝光法为，该方法透照厚度均一，横列检出角为0°，底片黑度、灵敏度俱佳，缺陷检出率高，且一次透照整条环缝，工作效率高，应尽可能选用。

后话

以上内容可能存在歧义，请已实际现行标准为准，也欢迎增加和斧正以上内容，欢迎留言交流。
