相控阵评图快速入门之几何反射信号的识别
浏览量：171次发布时间：2025年05月08日
几何反射信号

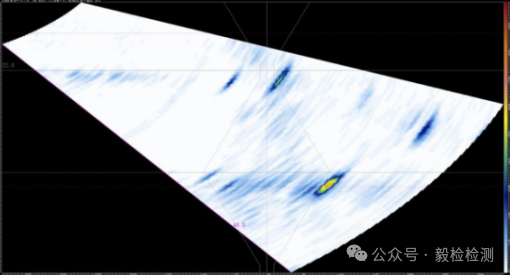

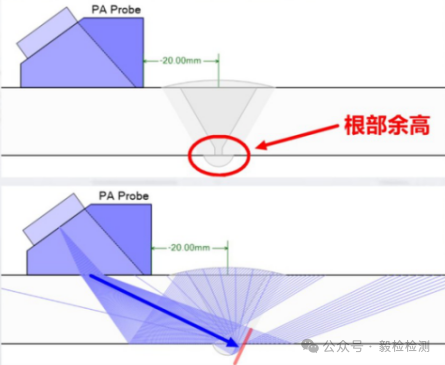

根部余高信号

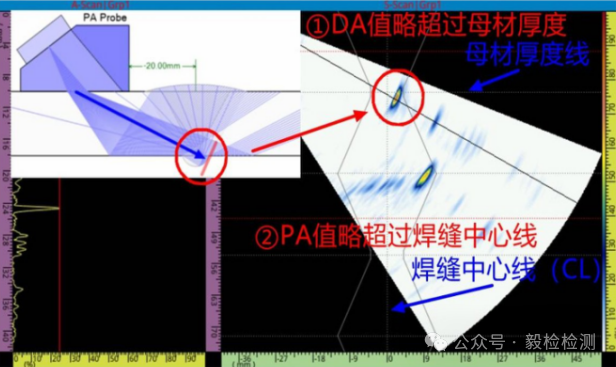

最高波反射信号深度值（DA值）略超过母材厚度
最高波反射信号水平值（PA值）在略超过焊缝中心线，在相控阵探头对侧

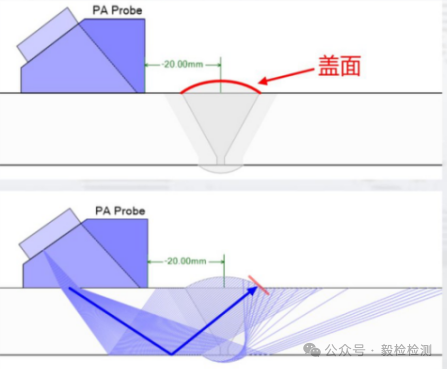

盖面信号

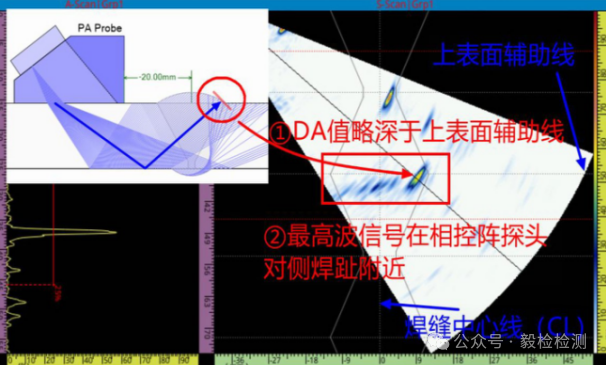

盖面信号最高波位置通常深度值（DA值）略深于上表面辅助线
盖面信号最高波水平值（PA值）通常为相控阵探头对侧焊趾附近
不等厚板对接盖面信号

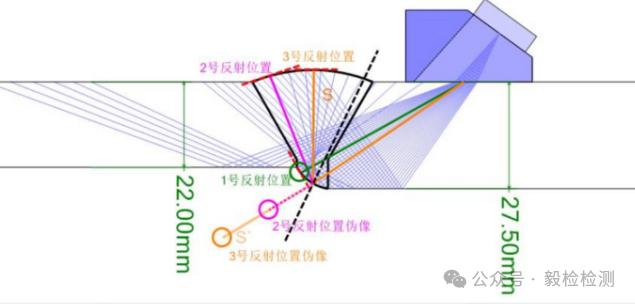

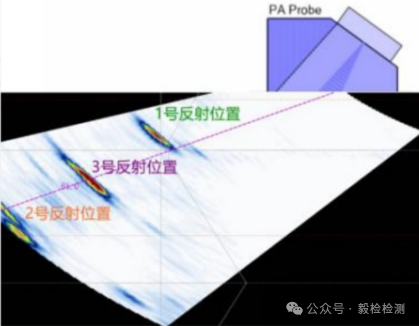

在不等厚对接焊缝中，采用外表面对齐形式，当相控阵在厚壁侧进行检测时，二次波区域会出现盖面位置反射所带来的信号伪像，该类伪缺陷。
信号需与热影响区缺陷进行甄别。

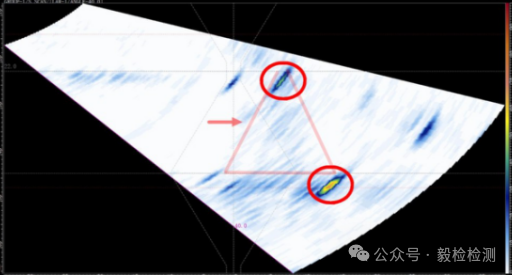

实际检测中几何反射信号的偏离及修正
在实际检测过程中，探头至焊缝中心线间距与工艺设计的步进偏置存在偏差时，利用根部余高信号及盖面信号进行调整，完成步进偏置修正。
本文来源：毅检检测 徐海洋
