泄漏检测技术的分类和特点

浏览量:1200次发布时间:2022年01月10日

导读

过程装置在制造或运转的时候,不但需要知道有无泄漏,而且还要知道泄漏率有多大。

泄漏检测技术中所指的“漏”的概念,是与最大允许泄漏率的概念联系在一起的。

泄漏是绝对的,不漏则是相对的。对于真空系统来说,只要系统内的压力在一定的时间间隔内能维持在所允许的真空度以下,这时即使存在漏孔,也可以认为系统是不漏的;

对于压力系统来说,只要系统的压力降能维持在所允许的值以下,不会影响系统的正常操作,同样也可以认为系统是不漏的。

对于密封有毒的、易燃易爆的、对环境有污染的、贵重的介质,则要求系统的泄漏率必须小于环保、安全以及经济性决定的最大允许泄漏率指标。

检漏就是用一定的手段将示漏物质加到被检设备或密封装置器壁的一侧,用仪器或某一方法在另一侧怀疑有泄漏的地方检测通过漏孔漏出的示漏物质,从而达到检测的目的。

检漏的任务就是在制造、安装、调试过程中,判断漏与不漏、泄漏率的大小,找出漏孔的位置;在运转使用过程中监视系统可能发生的泄漏及其变化。


 一、检漏方法的选择

泄漏检测方法很多,每种方法的特点不同,检漏前应首先根据检漏要求、检漏环境等选择合适的检漏方法。

选择泄漏检测方法要考虑如下几个方面因素:

(1)检漏原理

不论采用哪种检漏方法,必须理解它的基本原理。泄漏检测方法涉及的内容较广,集中反映了各种计量和测试技术。对许多检测方法的原理都能详细理解是不容易的。

(2)灵敏度

检漏方法的灵敏度可以用该方法可检测到的最小泄漏率来表示。

选择检漏方法时应考虑各种方法的灵敏度,即采用哪种方法可以检测出哪一级的泄漏。

例如,要检测10-5cm³/s的泄漏率时,采用灵敏度为10-2cm³/s 的方法就毫无意义。

反之,检测10-2cm³/s的泄漏时,采用灵敏度为10-5cm³/s的方法,原理上也许可行,但实际上可能是不经济的。

(3)响应时间

不论采用什么方法,要检测出泄漏率,总要花费一定的时间。响应时间的长短可能会影响检漏的精度和灵敏度。通常,延长检测时间,会提高灵敏度,但是检测时间过长, 由于环境条件的改变,可能降低检测精度。响应时间包括检测仪器本身的应答时间,气体流动的滞后时间和各种准备所需的时间。选择检漏方法时,必须考虑到这一点。

(4)泄漏点的判断

有些检漏方法仅仅可以判断出系统有无泄漏,但无法确定泄漏点在何处,有的检漏方法不仅可以确定泄漏点,而且还可以确定泄漏率的大小。如仅仅是为了弄清装置是否合格时,可采用前一种方法。在进行维修 或要找出泄漏原因时,就必须采用后一种方法,采用后一种方法有时也会出现漏 检的情况。

(5)一致性

对有些检漏方法来说,不管检测人员是否熟练,所得到的检测结果都基本相同;有些方法则是内行和外行使用,其结果全然不同。可能的情况下,应采用不需要熟练的专门技术就能正确检测的方法。每种方法都有不同 的技术关键,不同的检漏人员未必能得出一致的检漏结果。

(6)稳定性

泄漏检测是一种计量和测试的综合技术。如果测试得到的数据不稳定就毫无意义。正确的泄漏检测不仅需要检测仪器具有稳定性,而且需要检测方法本身也具有较好的稳定性。

(7)可靠性

未检测出泄漏并不等于就是没有泄漏,对此应进行判断。采用某种方法进行检漏时, 应该了解该方法是否可靠。检漏结果的可靠性与上面介绍的方法的一致性、稳定性等多种因素有关。

(8)经济性

经济性是选择检漏方法的关键之一。单考虑检漏方法本身的经济性比较容易,但要从所需的检漏设备、对人员的技术要求、检漏结果的可靠性等方面综合评价检漏方法的经济性则较困难。

例如,涂肥皂液检漏是一种很经济的方法,但是使用这种方法无法检查出较小的漏孔,因而,无法将其用于对泄漏要求较高的场合。

使用价格昂贵的氦质谱检漏仪时,很快就能检测出多处较小的泄漏。

很难笼统地说,上述两种方法中,哪种经济,哪种不经济。可见,选择检漏方法时,除了要考虑其经济性外,还必须对灵敏度、响应时间、检测要求等作全面评价,使所选的检漏方法既满足检漏要求,又经济合理。


二、检漏方法的分类

检漏方法和仪器很多,根据所使用的设备可分为氦质谱检漏法、卤素检漏法、真空计检漏法等;

按照所采用的检漏方法所能检测出泄漏的大小又可分为定量检漏方法和定性检漏方法;

根据被检设备所处的状态又可分为压力检漏法和真 空检漏法。

下面根据后一种分类方法加于简单说明。

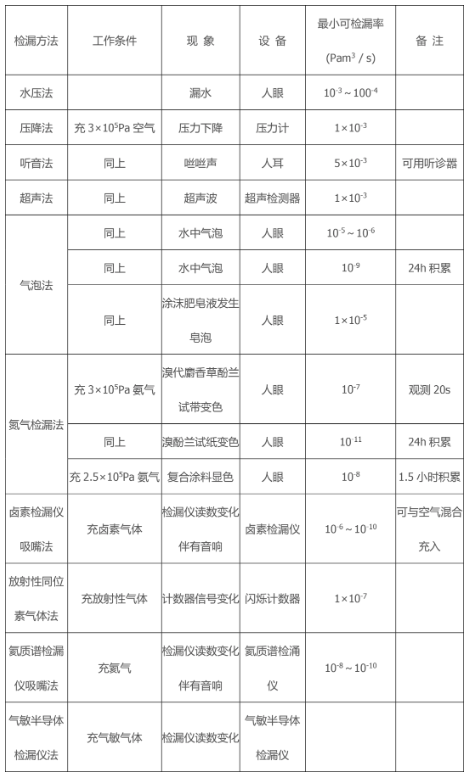

1、压力检漏法

将被检设备或密封装置充入一定压力的示漏物质,如果设备或密封装置上有漏孔,示漏物质就会通过漏孔漏出,用一定的方法或仪器在设备外检测出从漏孔漏出的示漏物质,从而判定漏孔的存在、漏孔的具体位置以及泄漏率的大小。

属于压力检漏法的有水压法、压降法、听音法、超声波法、气泡法、集漏空腔增 压法、氨气检漏法、卤素检漏法、放射性同位素法、氦质谱检漏仪吸嘴法等。


2、真空检漏法

被检设备或密封装置和检漏仪器的敏感元件均处于真空中,示漏物质施加在被检设备外面,如果被检设备有漏孔,示漏物质就会通过漏孔进入被检设备内部和检漏仪器敏感元件所在的空间,由敏感元件检测出示漏物质来,从而可以判定漏孔的存在、漏孔的具体位置以及泄漏率的大小。

属于真空检漏法的有静态升压法、液体涂敷法、放电管法、高频火花检漏法、真空计检漏法、卤素检漏法、氦质谱检漏法等。
