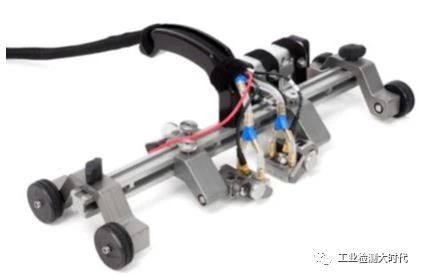

首先我们要装配扫查装置，一般来说需要一个像下面这样的扫查器，而且扫查器还分单组和多组，需要根据自己的需要找到一款适合自己的扫查器。

扫查器的装配也就讲究，首先TOFD检测是一发一收检测，所以需要将两个TOFD探头相对装在同一侧。

而且安装时需要注意探头不要装反，需要使声束向中心线发射才能接收到信号。

如果是多组TOFD，还需要将每一组TOFD探头都按照这个方式安装。

还有就是PCS即探头中心距的调节，如前面PCS介绍中提到，需要将发射和接收探头的出射点之间的距离调节到之前模拟声束时设置的PCS距离，而且尽量使实际的探头中心距与模拟设置的PCS值接近，这样才能得到更加准确的测量结果。

探头装好以后，还要测量一个参数，那就是多组检测时前面一组探头和后面一组探头之间的扫查方向距离，这个距离我们又叫做扫查偏移。

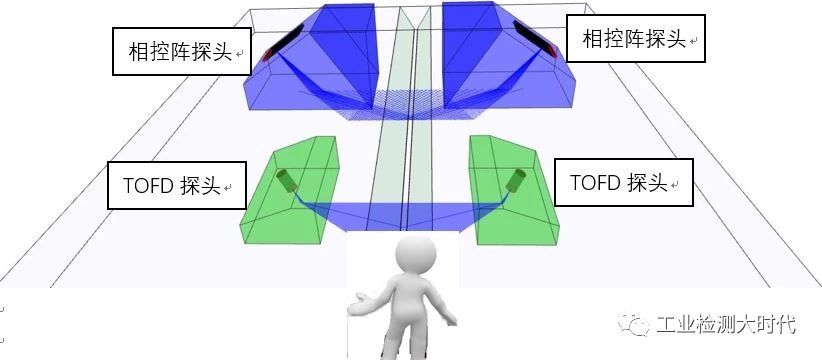

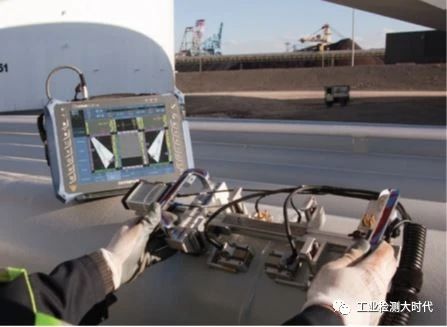

比如下面这个设置里面，一个扫查架同时携带了2个相控阵探头和1对TOFD探头，其中2个相控阵探头各自做自发自收检测，而TOFD做一发一收检测。

这时假设操作人员站在靠近TOFD探头这端，向前推扫查器。此时一般我们会设置相控阵探头的扫查方向位置为0mm起始位置，那TOFD探头的扫查方向位置就为负值，因为你的扫查方向为向前推扫查器。

假设TOFD探头距离相控阵探头的扫查方向距离为100mm，此时在仪器里面只要设置相控阵组的扫查偏移值为0，而设置TOFD扫查偏移值为-100mm，这样你的扫查偏移设置就完成了。

那为什么要设置扫查偏移呢？

那是因为第一组和第二组探头之间是有一定距离的，如果推着扫查器路过一个缺陷，此时当第一组探头检测到缺陷的时候，第二组还没到这个缺陷位置。只有继续推扫查器，按照上面的例子，再向前推100mm时，第二组探头才到达该缺陷位置。

为了让第一组和第二组的数据具有可比性，就需要在仪器里设置这个值，这样在最终的扫查结果中，两组数据的扫查位置就可以对应起来了。

其他的超声相关设置已经在前面几期中有所涉及，包括设置电压，平均，时间窗口等，这里就不再赘述。

还有就是编码器的设置和校准。

编码器的校准步骤如下：

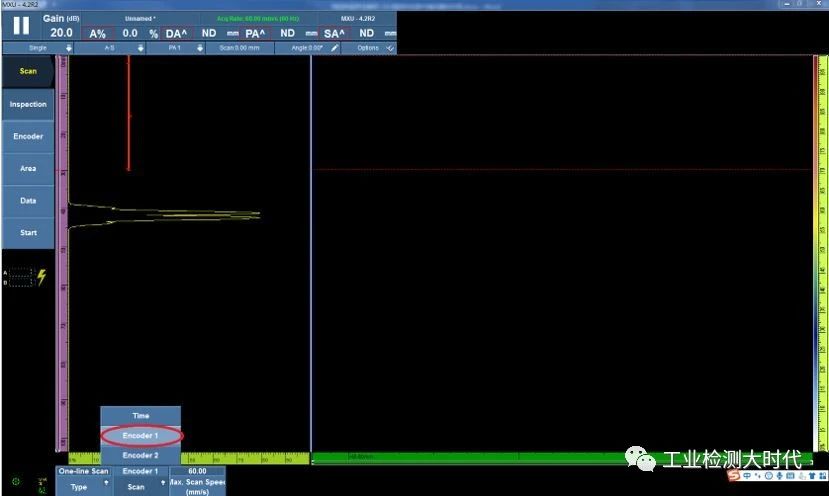

首先在检测菜单下将扫查类型由“时间”改为“编码器”。

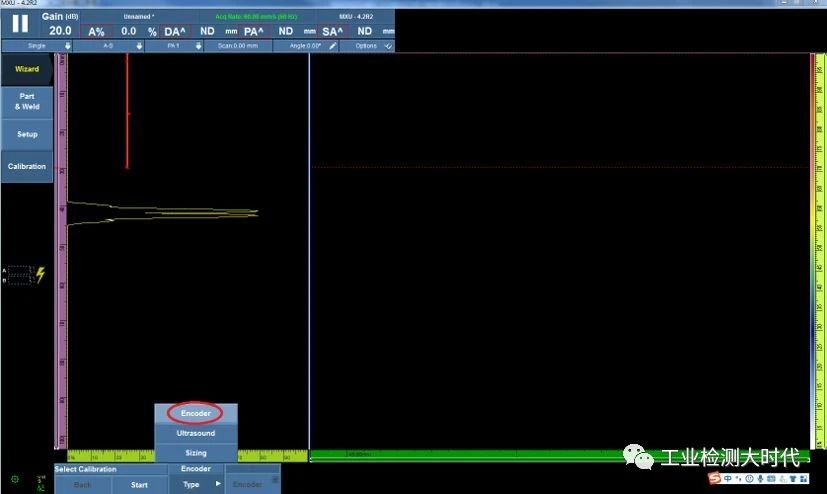

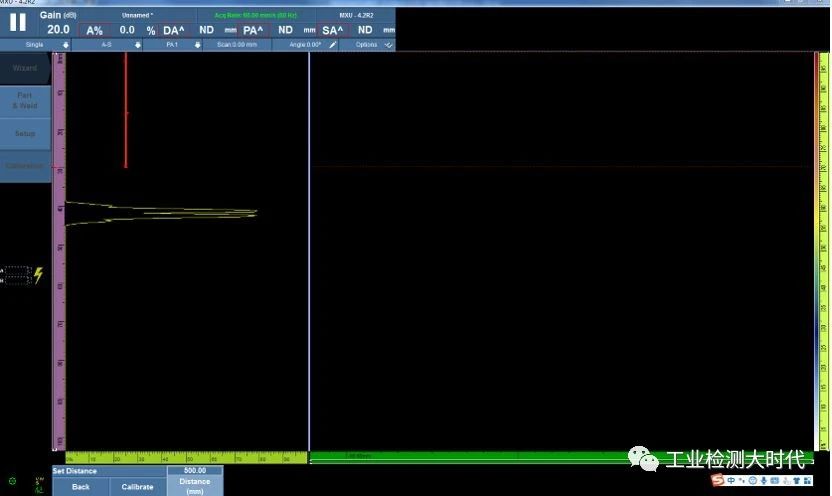

这样在校准菜单下就可以看到编码器校准选项了，点击开始进行校准。

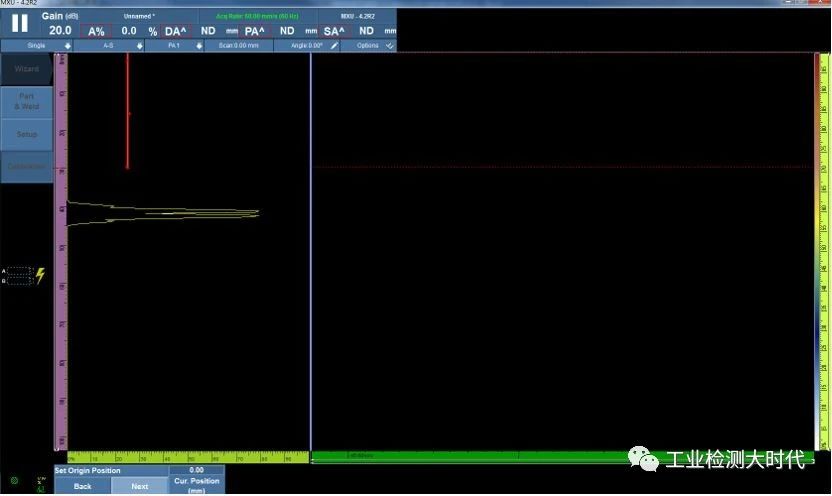

之后用卷尺等测量出一段准确长度的直线，该段直线距离越长，校准结果越准确。之后确定编码器的起始位置和终止位置。

之后按照上面的准确长度从起始位置开始移动编码器至终止位置，之后点击校准，即可完成对编码器的校准工作，得到的就是编码器分辨率。

编码器校准好以后，就可以对扫查相关的参数进行设置了。

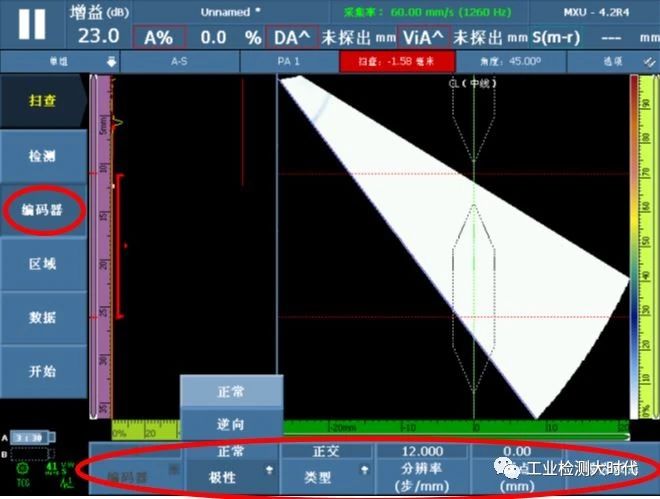

极性：可以反转编码器计数方向。

类型：用于为当前所选编码器选择类型

并在区域一栏设置扫查起始（一般设置为0mm）、扫查终止（扫查轴总长度）和扫查分辨率（即采集点的步距，一般设置为1mm）

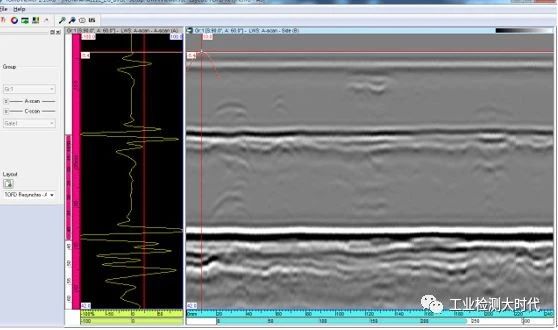

这些工作都做好以后，咱们就可以动起来了，扫出一幅属于自己的TOFD视图。
