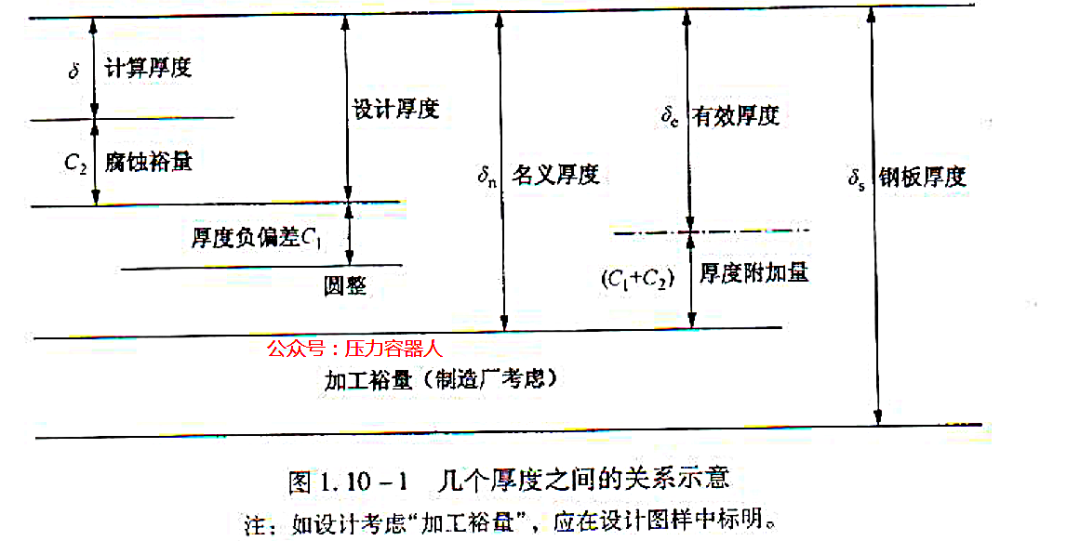

压力容器几种厚度之间的关系图

浏览量:2924次发布时间:2021年11月30日


(1)计算厚度

考虑计算压力,按标准给定的计算方法计算得到的厚度;是在设计条件下保证容器强度、刚度或者稳定要求的厚度。

(2)设计厚度

计算厚度与腐蚀裕量之和;是在设计条件下保证容器强度、刚度或者稳定要求的同时,保证容器预期的设计寿命要求的厚度。

(3)名义厚度

设计厚度加上钢材厚度负偏差后向上圆整至钢材标准规格的厚度;一般为标注在设计图样上的厚度

(4)有效厚度

指名义厚度减去腐蚀裕量和钢材厚度负偏差;它是决定容器实际承载能力的厚度,一般用来校核容器的强度和稳定性;也是确定最大允许工作压力的主要参数。

(5)最小成形厚度

受压元件成形后保证设计要求的最小厚度。最小成形厚度可以理解为保证强度、刚度及使用寿命的受压元件的最小厚度。在设计文件中最小成形厚度可以是:

①设计厚度:对于壳体指壳体的计算厚度与腐蚀裕量之和;对于接管区除壳体计算厚度、腐蚀裕量外还要考虑开孔补强所需要的补强厚度。

②给定元件名义厚度下,制造成形后可以达到的最大厚度。

封头标记:

EHA 1200X12(10.4)-Q345R  GB/T25198-2010

其中括号内的10.4就是最小成形厚度。

③名义厚度减钢板负偏差,相当于有效厚度加腐蚀裕量。

最小成形厚度,一定要大于等于设计厚度。

(6)钢材厚度

压力容器壳体的钢材厚度是指实际用于制造该壳体元件的材料厚度,即指钢材质量证明书所提供的规格厚度,是决定容器制造技术条件的厚度。
