油气管道线路标识介绍

1、线路标识

油气管道上方的各种地面和地下标记，包括里程桩／测试桩、标志桩、分界桩、警示牌、通信标石、管道标识带等标记。

2、里程桩／测试桩

里程桩主要用于标识油气管道走向、里程的地面标记，测试桩主要用于监测与测试管道阴极保护参数的地面标记，里程桩一般与测试桩结合设置。

里程桩／测试桩根据高度分为高桩、低桩，除以下地区应选用高桩外，其它地区可选用低桩。

a)植被丰富、地形复杂地区；

b)采用直升机巡线的沙滩、戈壁地区。

高桩里程桩／测试桩根据材质分为钢质高桩、混凝土高桩。钢质高桩适用于测试端点数量较多，或治安情况较好，线路标识不易受到破坏的地区。

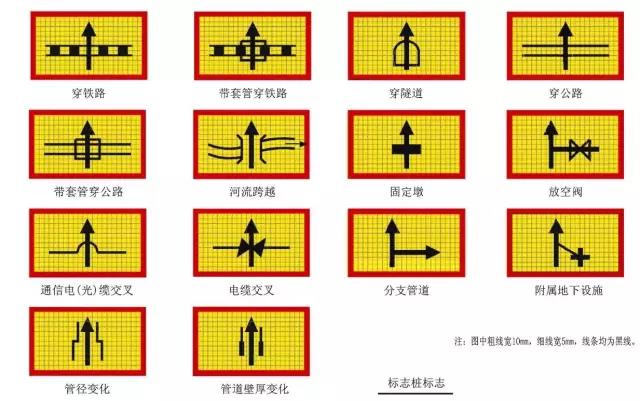

3、标志桩

标志桩包括转角桩、河流穿越桩、隧道穿越桩、公路穿越桩、铁路穿越桩、管道交叉桩、通讯光缆（电缆）交叉桩、电力电缆交叉桩，主要用于标识管道方向变化、管道与地面工程（地下隐蔽物）交叉、管道结构（管径、壁厚、防护层）变化、管道附属地下设施的地面标记。

4、分界桩

明示管道所属行政管理区域分界的标记。

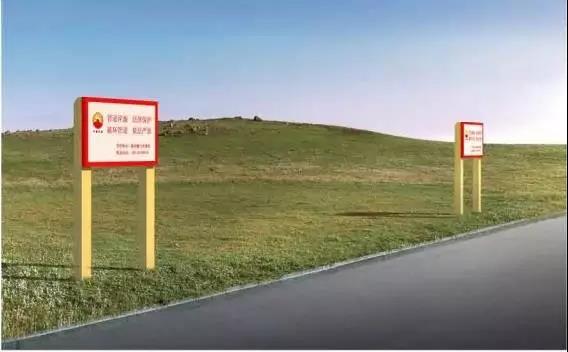

5、警示牌

当管道穿越大中型河流（山谷）、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源时，明示管道安全防范事项的标记。

警示牌根据材质分为钢质警示牌、混凝土警示牌，钢质警示牌地面以上高2.5米，混凝土警示牌地面以上高1.6米。

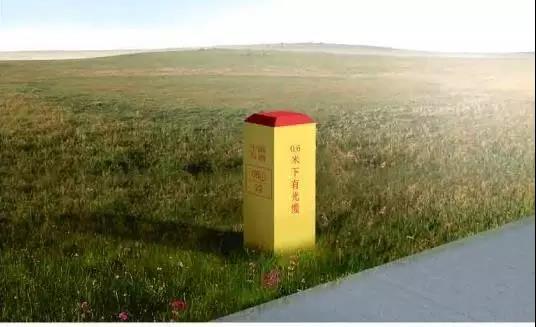

6、通信标石

主要用于标识通信光缆敷设位置、走向的地面标记。

通信标石根据高度分为A型和B型，A型通信标石地面以上高1米，B型通信标石地面以上高0.6米。加密桩做法与通信标石相同。

7、加密桩

8、管道标识带

连续敷设于埋地管道上方，用于防止第三方施工损坏管道而设置的地下标记。

油气管道线路标识设置基本要求

◆相同介质的两条管道同沟敷设时，线路标识宜合并设置，位置位于两条管道中间；三条管道同沟敷设时，应分别设置线路标识。

◆ 不同介质的两条管道同沟敷设时，应分别设置线路地面标识。

◆并行管道的线路标识应分别设置，每条管道的线路标识应清晰、醒目、便于区分。

◆除转角桩外，当多种线路标识需在同一地点设置时，应只设置一个线路标识，设置顺序为里程桩／测试桩、标志桩、通信标石、分界桩。

◆除相同介质的两条管道同沟敷设外，线路标识均应设置在管道中心线上方，在满足可视性需求的前提下，可适当纵向调整位置。

◆线路标识原则上应设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用的影响。

◆未作明确说明的线路标识桩正面均应面向来油（气）方向。

◆当管道埋深较浅，线路标识对管道有影响时，线路标识埋地部分的深度可适当减小，但不应小于0.3米，地面以上的高度保持不变。

油气管道线路标识材料选用

◆钢质高桩里程桩／测试桩、钢质警示牌、钢筋、埋件材质均为Q235A。

◆通信标石／加密桩宜采用复合材料（树脂+高强度玻璃纤维）制作，也可采用钢筋混凝土制作。

◆钢筋混凝土线路标识采用C30混凝土预制，保护层厚度20毫米。

油气管道线路标识施工基本要求

◆线路标识表面喷刷色彩应符合图集RGB颜色标准，桩体上所有中文、英文、阿拉伯数字、边框、字迹（边缘）要求清晰，字体采用宋体。当管线名称等字数较多时，可适当调整字体宽高比。

◆线路标识涂料应采用油性金属氟碳漆、饰面施工应执行JGJ/T 29。

◆线路标识应设置在均匀密实的土层之中，地基承载力不应低于80kPa。

◆钢质线路标识制作尺寸允许偏差±3毫米，钢筋混凝土线路标识制作尺寸允许偏差±10毫米。

◆线路标识埋设水平位置偏差±0.3米，垂直埋设偏差±0.1米。

线路标识的设置

1里程桩／测试桩

◆里程桩／测试桩每公里设置1个。

◆河流大型穿（跨）越宜两端设置测试桩。高速公路、铁路和河流中型穿（跨）越时，宜单侧设置测试桩。

◆阳极地床处应设置测试桩，阳极电缆通过测试桩与阳极地床连接，定期测量阳极地床接地电阻。

◆里程桩／测试桩测试引线与管线的连接宜采用铝热焊、铜针焊，焊点应牢固无虚焊。测试线的长度在布放时，应考虑余量，回填时应注意保护。测试桩需移位时测试线允许接续，接点应焊牢固且做好防水绝缘，测试桩的里程标注应按实际增减。

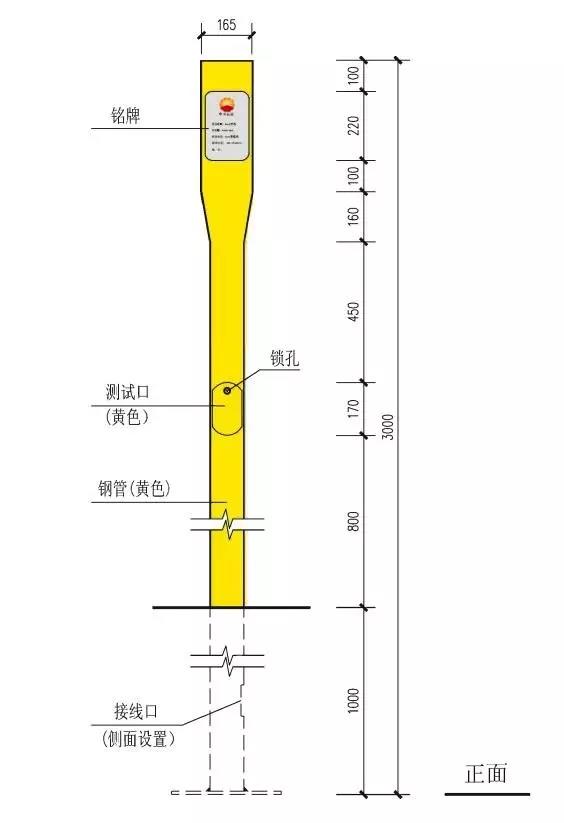

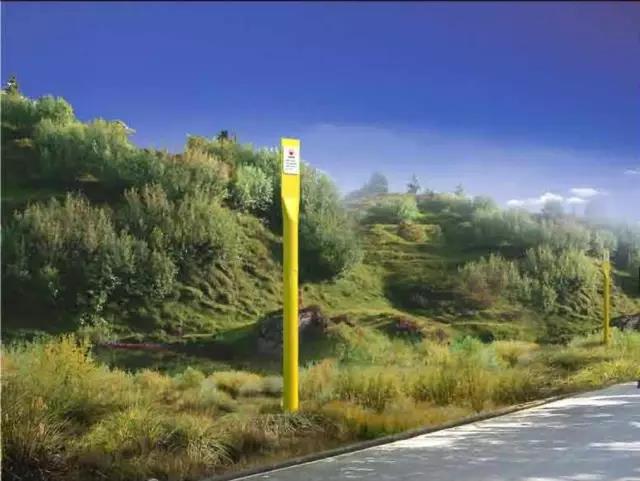

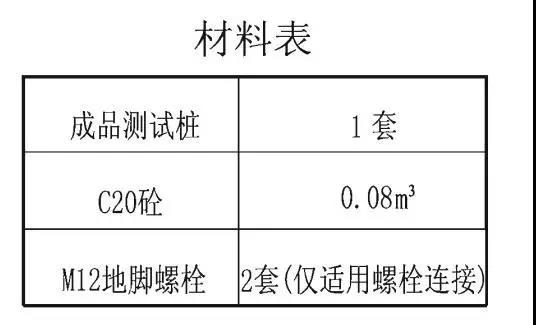

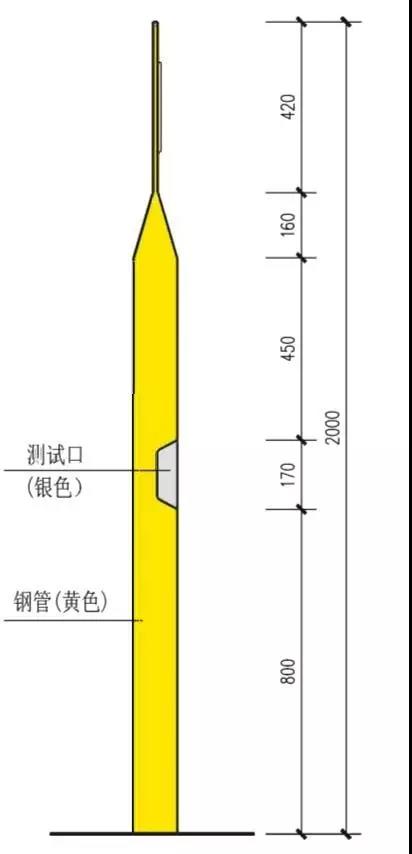

说明：

1．钢质高桩里程桩／测试桩由专业厂家生产，尺寸以毫米计。

2．桩体采用108X4无缝钢管制作，材质Q235A，长度3m，埋深Im，黄色反光氟碳漆喷刷。

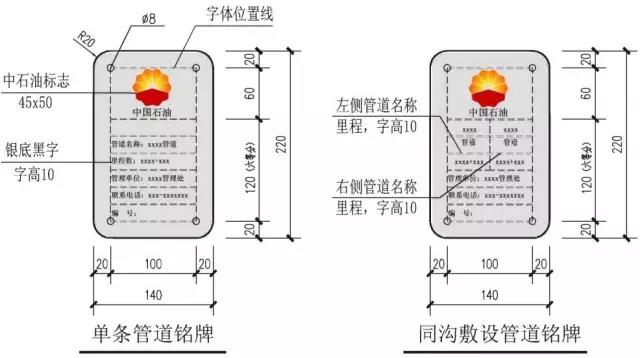

3．桩顶部镶嵌白底黑字2mm厚铝制铭牌，文字采用电解刻字加工。

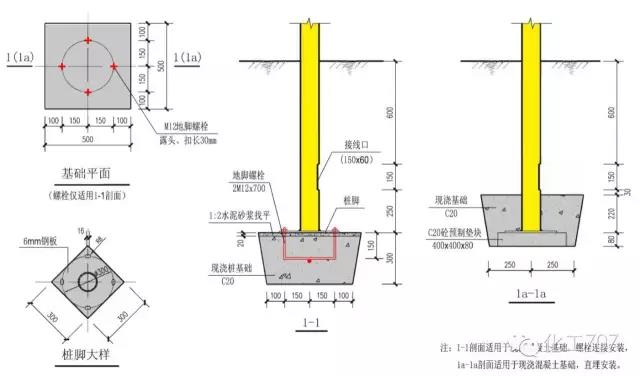

4．桩基础采用C20混凝土现浇，基础底部应置于均匀密实的土层之中，地基承载力不低于80kPa。若基础埋深小于冻土深度，可用砂夹石换填至冻土深度。

5．桩的安装方式分两种：螺栓连接、现浇基础直埋，可根据现场实际情况选用。高桩埋地部分及地脚螺栓刷氯丁胶乳沥青两遍。

6．测试线连接完毕后，应对地下接线口进行胶泥封堵，防止水气上返腐蚀接线柱。

注：铭牌字体位置线只表示字体及符号的位置成品无此线。

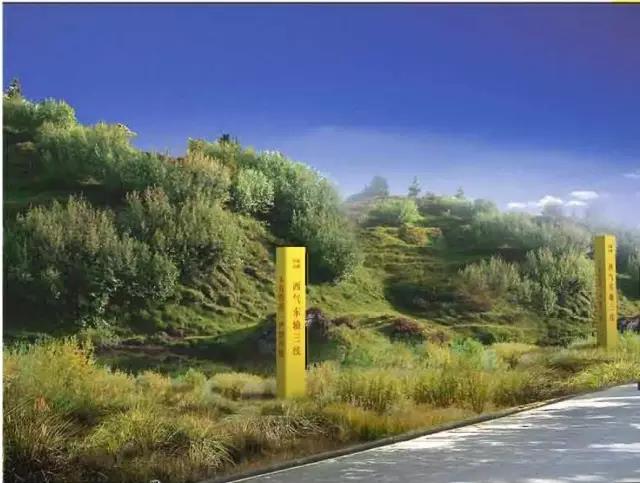

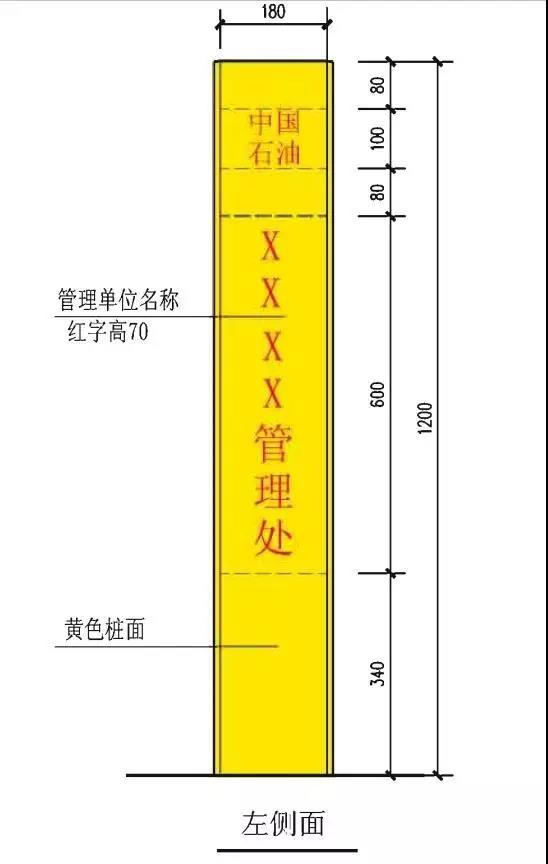

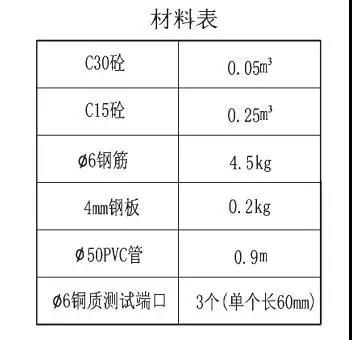

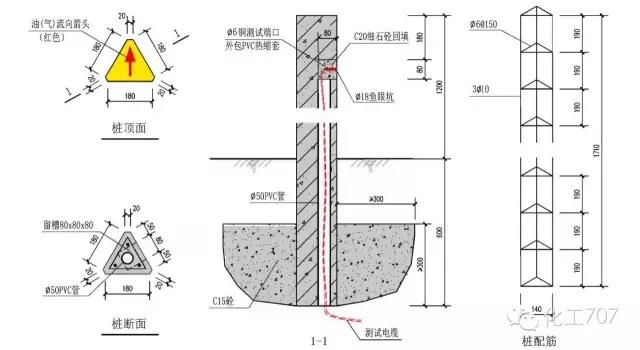

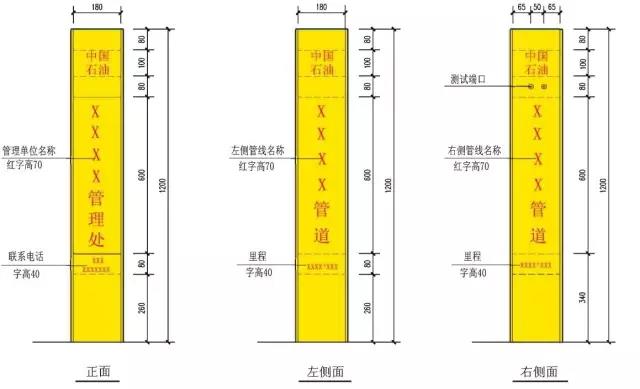

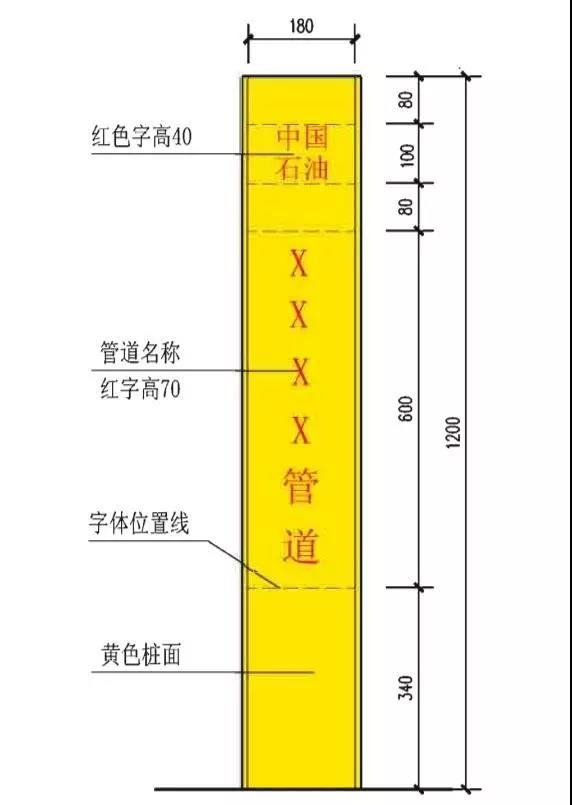

混凝土高桩里程桩／测试桩

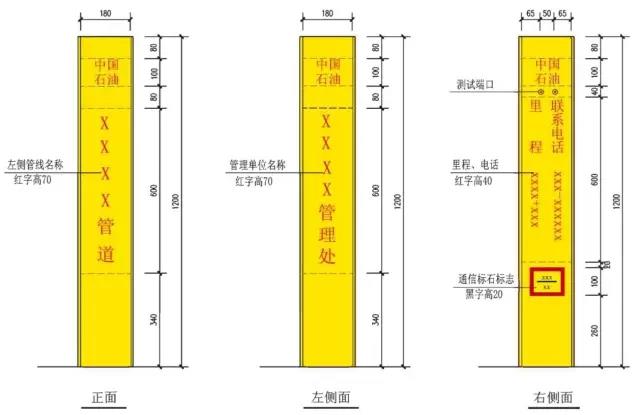

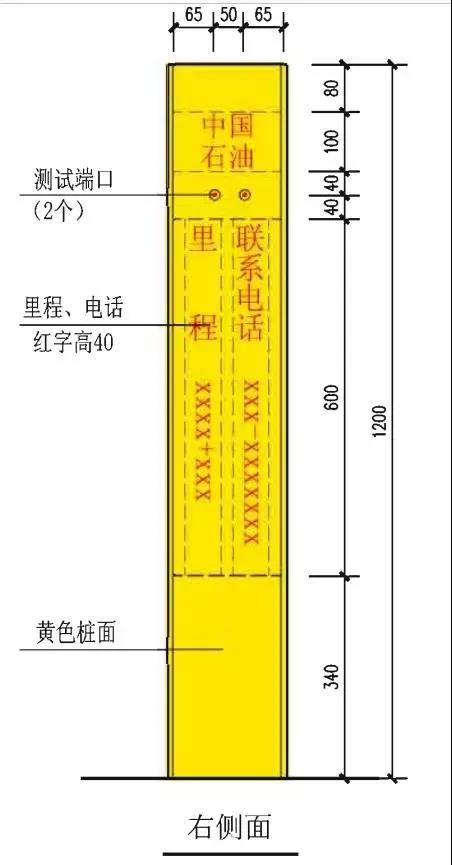

混凝土高桩里程桩／测试桩(正面）

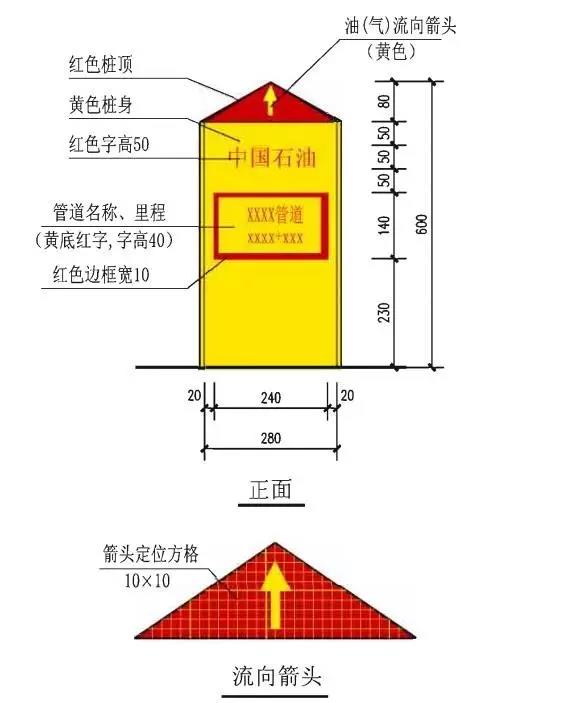

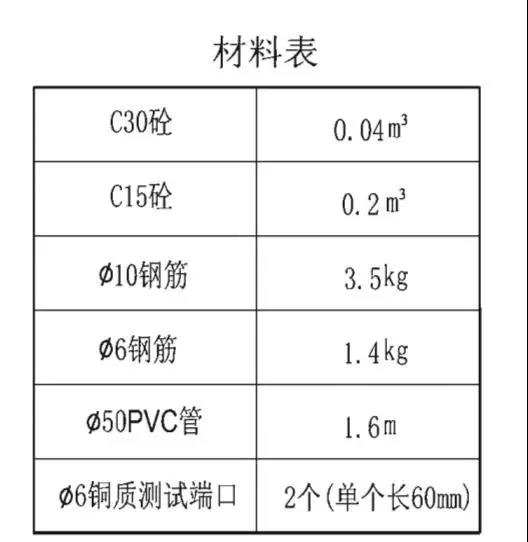

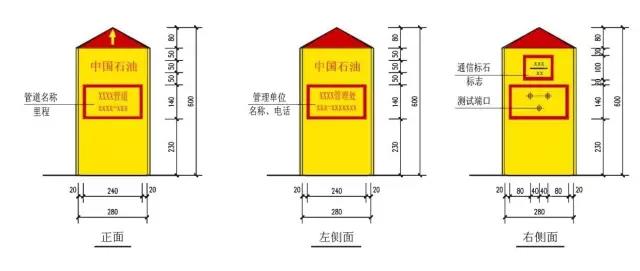

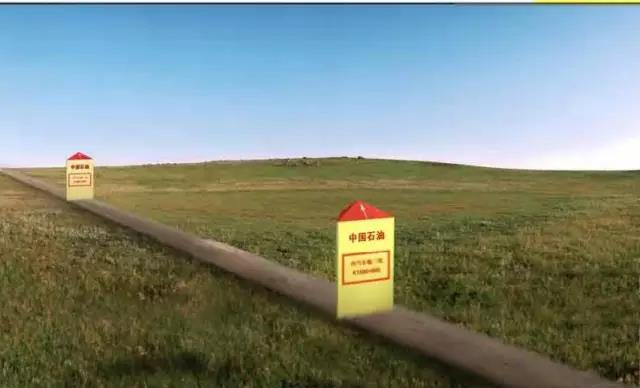

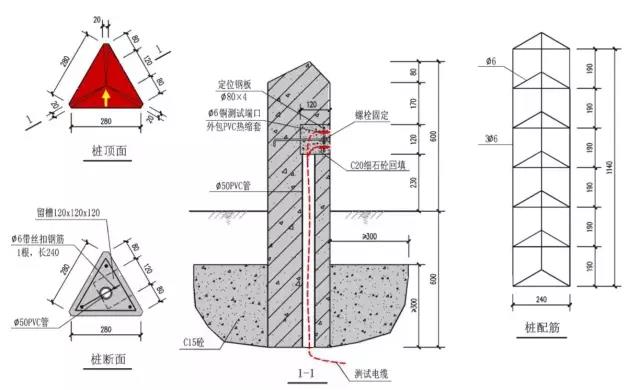

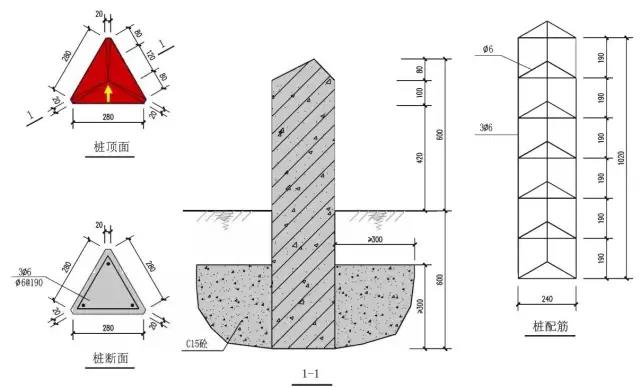

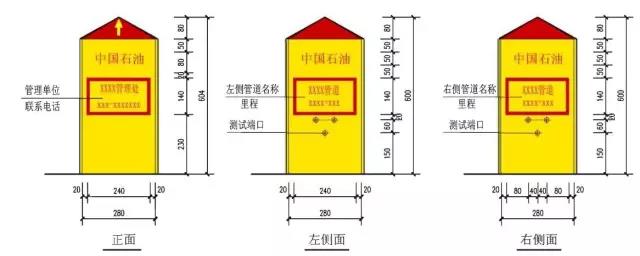

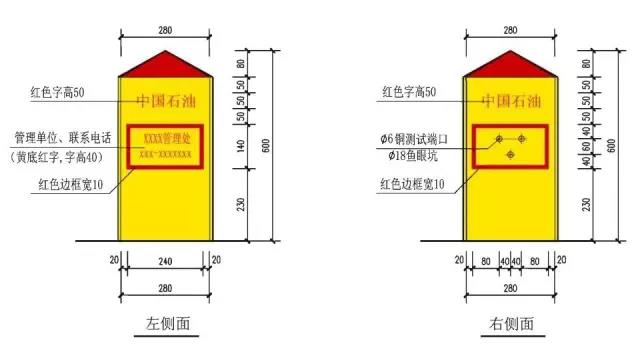

低桩里程桩／测试桩

说明：

　　1．尺寸以毫米计。

　　2．桩体为三角桩，侧面为黄色，桩顶为红色。

　　3．桩面喷油性金属氟碳漆，底漆一遍，面漆两遍。

　　4．桩身采用C30钢筋混凝土预制，保护层厚20mm。

　　5．桩的安装方式为直埋，桩周围0. 3m范围内现浇C15混凝土稳定。

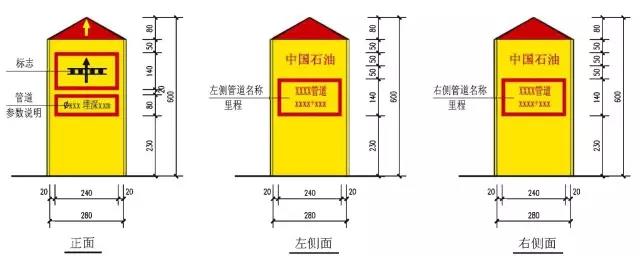

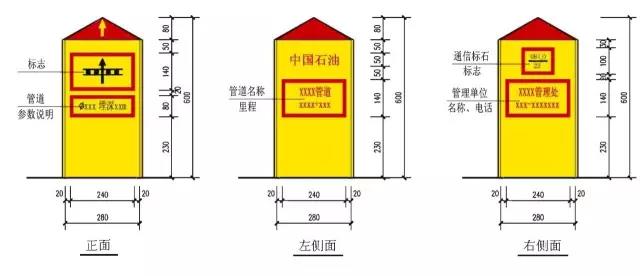

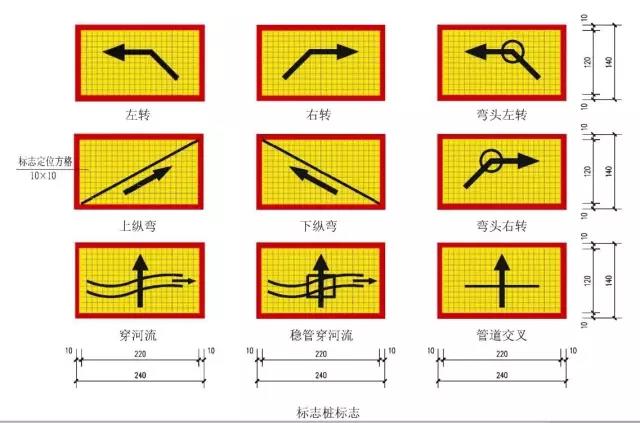

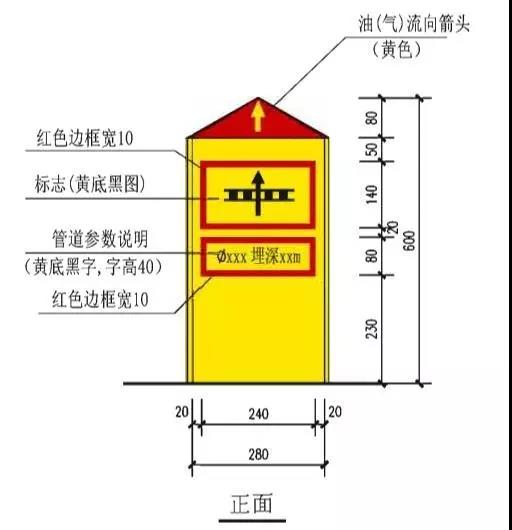

2标志桩

◆当管道穿（跨）越公路、铁路、河流或有一定长度的构筑物时，标志桩正面应面向被穿（跨）越的构筑物。

◆管道转弯处（水平转角大于5。）应设置转角桩，转角桩宜设置在转折管道中心线正上方。

◆埋地管道与其它地下构筑物（如电缆、其它管道、坑道等）交叉，标志桩应设置在交叉点正上方。

◆标识固定墩、牺牲阳极、埋地绝缘接头及其它附属设施，标志桩应设置在所标识物体的正上方。

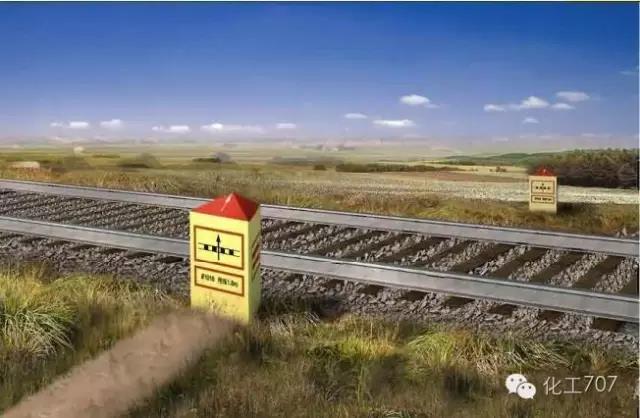

◆管道穿越铁路时，应在铁路两侧设置标志桩。标志桩设置在铁路用地边界线外管道中心线的上方。

◆管道穿越公路时，应按下列要求设置：

a)管道穿越高速公路、一级、二级公路或穿越公路长度大于50米（含50米）时，应在公路两侧设置标志桩，位置为公路排水沟外侧，距排水沟外边缘1米。

　b)管道穿越三级、四级公路或穿越公路长度小于50米时，应在公路一侧设置标志桩，位置为输送介质流向上方的公路排水沟外侧，距排水沟外边缘1米。

管道穿越河流、渠道时，应按下列要求确定桩的设置：

a)管道穿越河流、渠道长度大于50米（含50米）时，应在其两侧设置标志桩，位置为河流、渠道堤坝坡脚处或距岸边3米-10米处的稳定位置。

b)管道穿越河流、渠道长度小于50米时，应在其一侧设置标志桩。位置为输送介质流向上方的河流、渠道堤坝坡脚处或距岸边3米-10米处的稳定位置。

c)标志桩应标注管道穿越形式及管道埋深。

d)当管道穿越的河段有可能存在挖砂石、采矿的现象时，应在穿越的河岸设置警示牌。

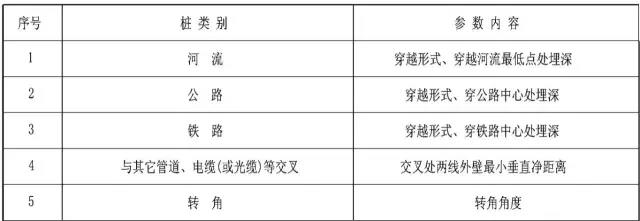

注l：参数内容中长度单位为米，精确到小数点后一位。

注2：埋深：穿铁路指轨道下最浅处埋深，穿公路则指路面下最浅处埋深。

注3：与其它管道、电缆（或光缆）等交叉时，如果中国石油管道公司管道在其之下，间距用正号表示；反之，则用负号表示。两条管道或电缆（或光缆）的间距，按管道或电缆（或光缆）外壁计算。

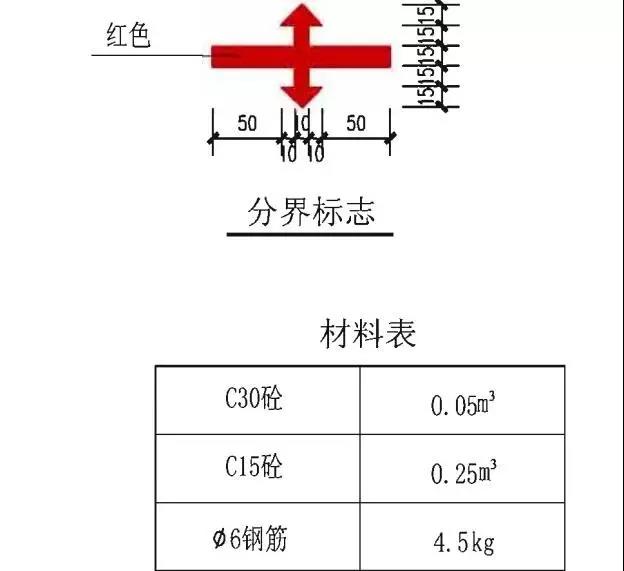

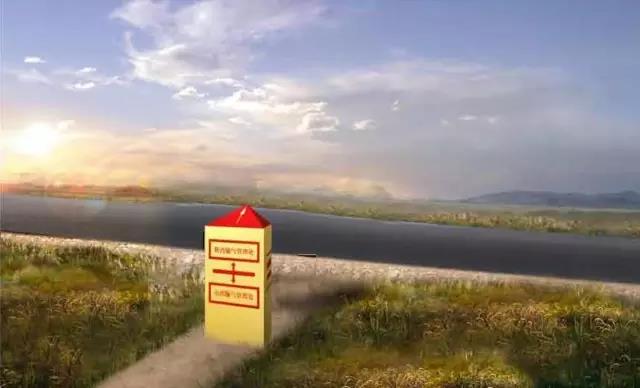

分界桩

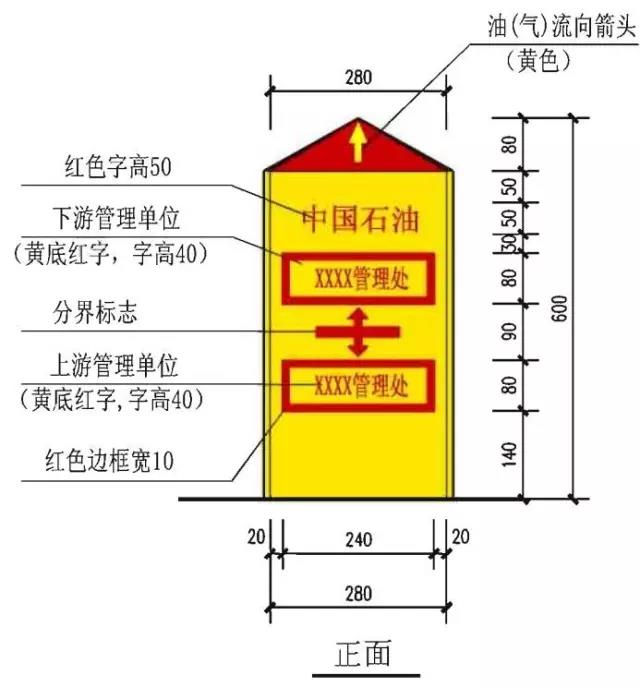

各管理单位管理区域交界点应设置分界桩，分界桩正面面向上游管理单位。

说明：

1．尺寸以毫米计。

2．桩体为三角桩，侧面为黄色，桩顶为红色。

3．桩面喷油性金属氟碳漆，底漆一遍，面漆两遍。

4．桩身采用C30钢筋混凝土预制，保护层厚20mm。

5．桩的安装方式为直埋，桩周围0. 3m范围内现浇C15混凝土稳定。
