探伤人应该了解-焊接缺陷产生原因及防止措施
浏览量：2773次发布时间：2020年10月27日
焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。
这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹；降低疲劳强度，易引起焊件破裂导致脆断。

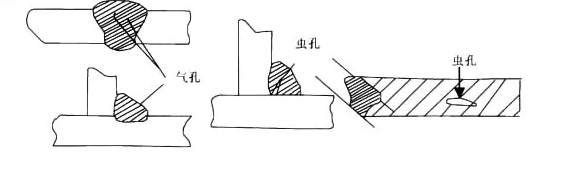

一、缺陷名称：气孔（Blow Hole）

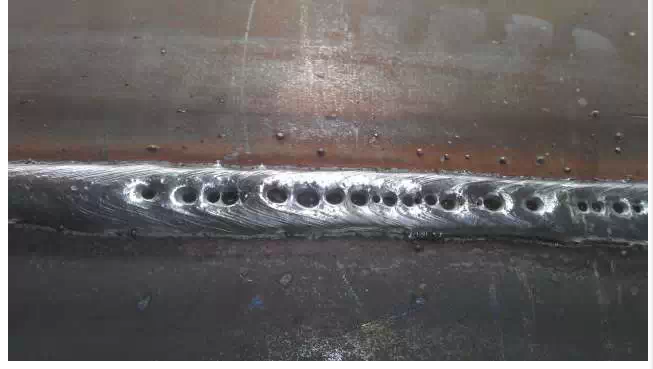

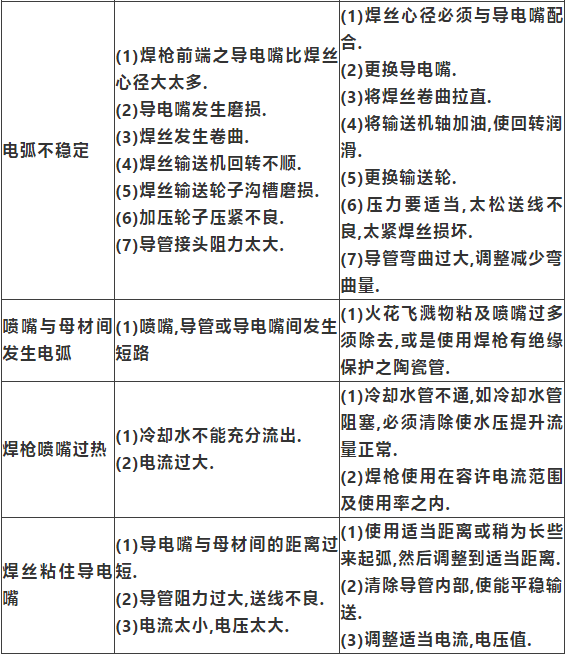

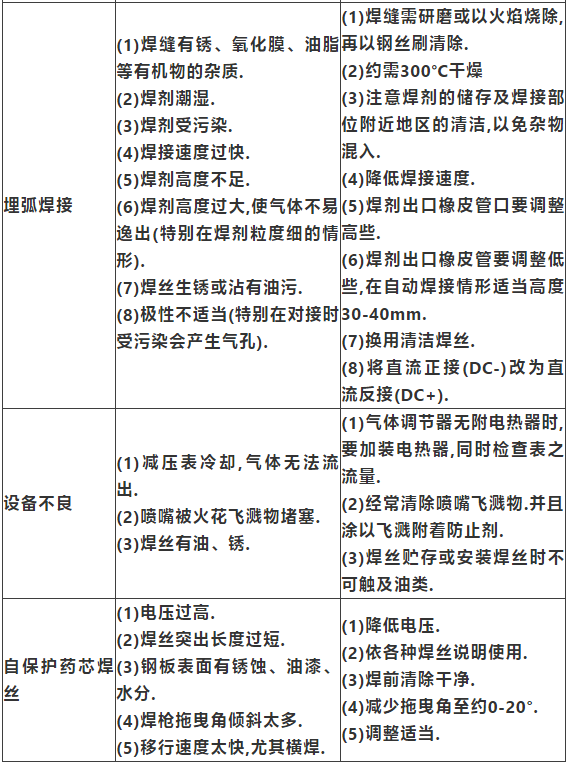

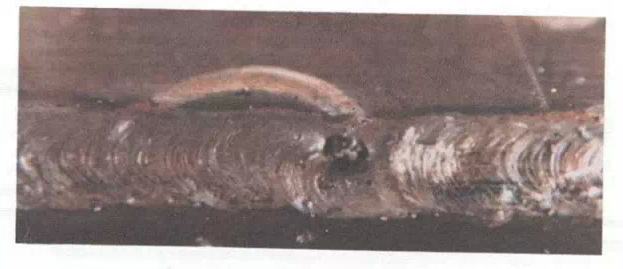

（典型缺陷照片）

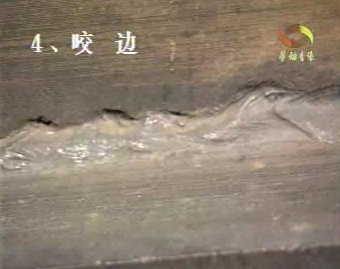

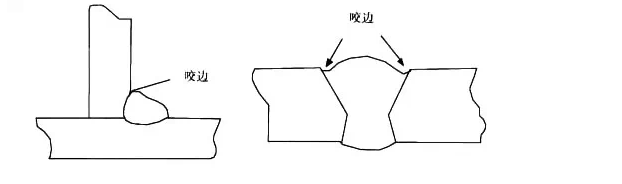

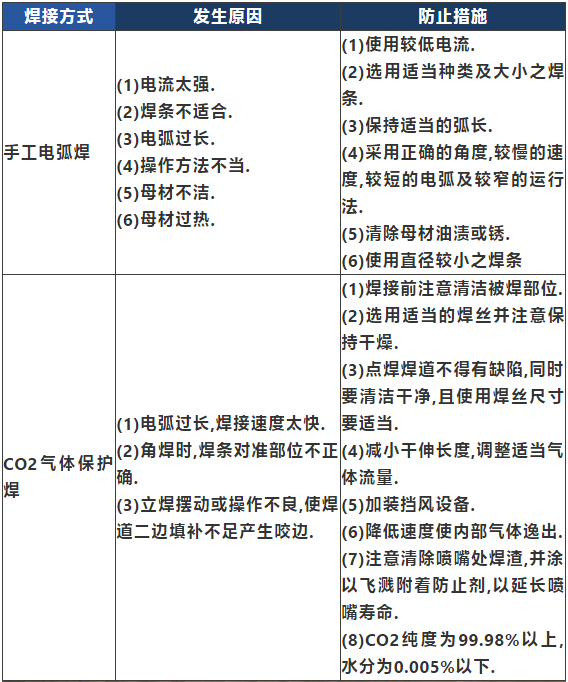

二、缺陷名称：咬边（Undercut)

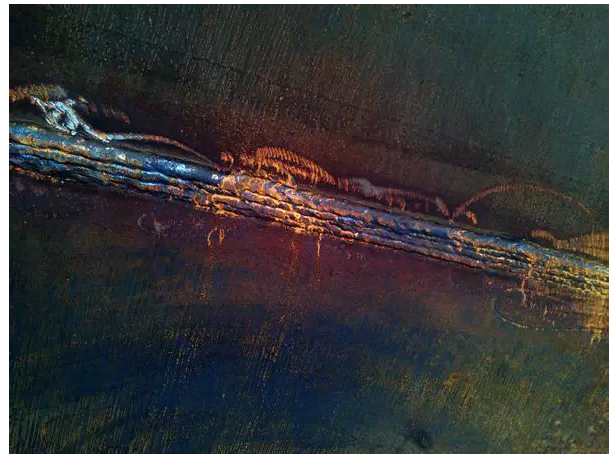

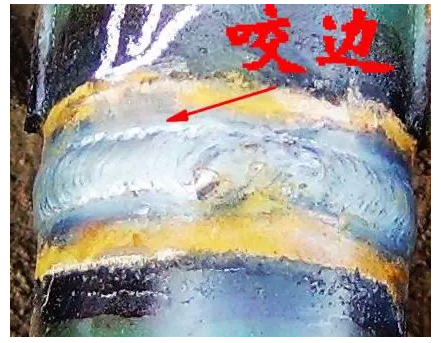

（典型缺陷照片1）
（典型缺陷照片2）
（典型缺陷照片3）

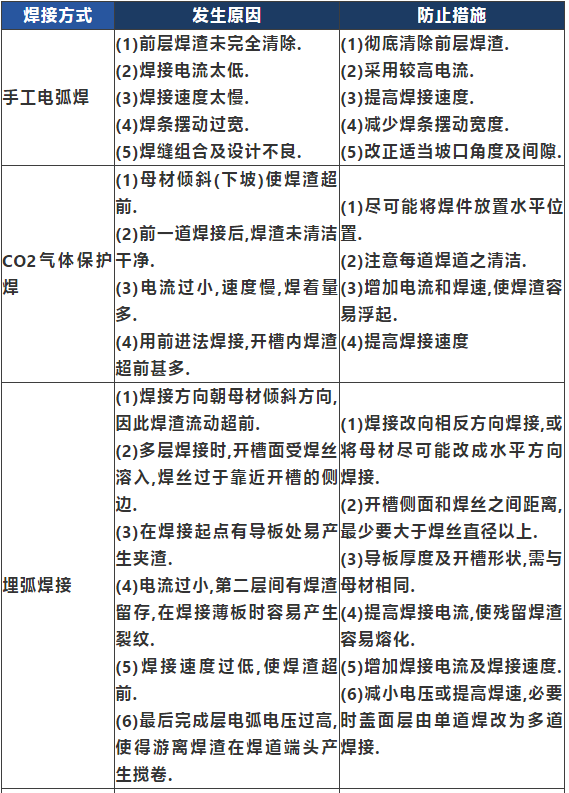

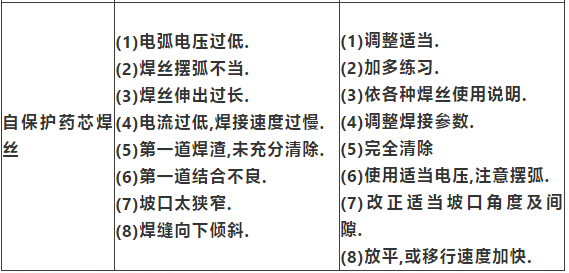

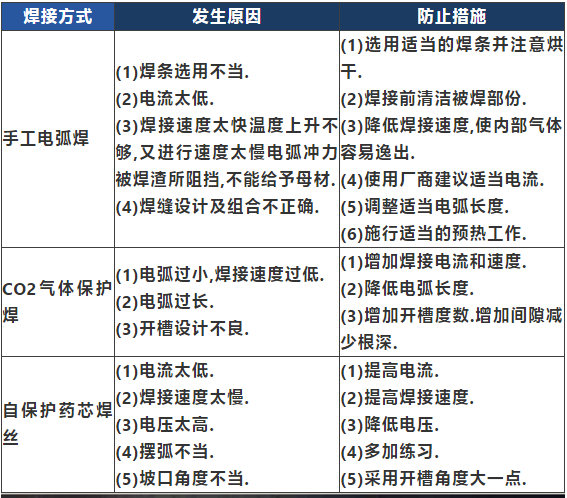

三、缺陷名称：夹渣（Slag Inclusion)

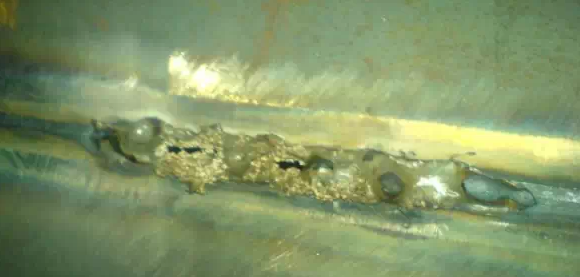

（典型缺陷照片）
（典型缺陷照片）

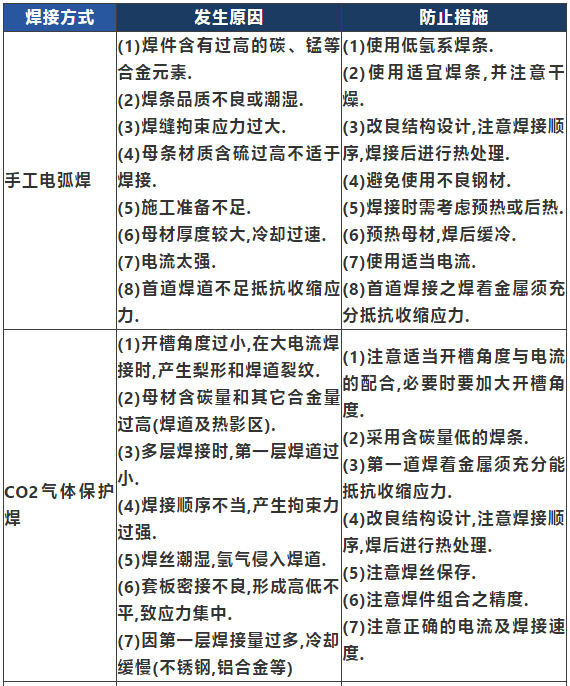

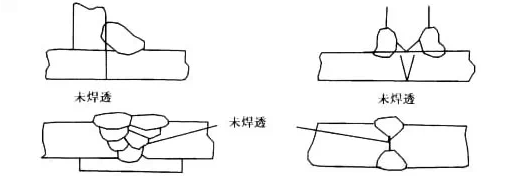

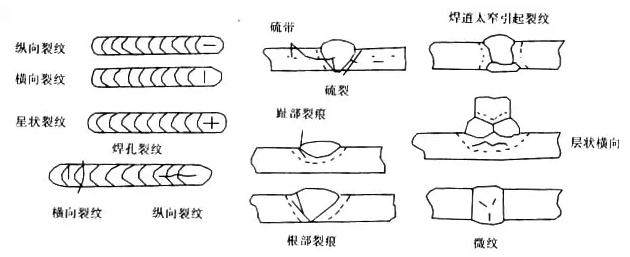

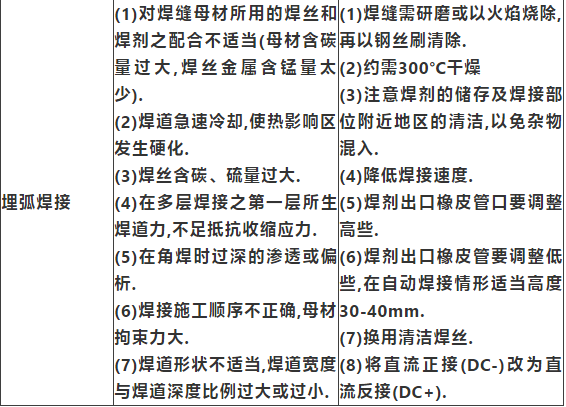

五、缺陷名称：裂纹（Crack)

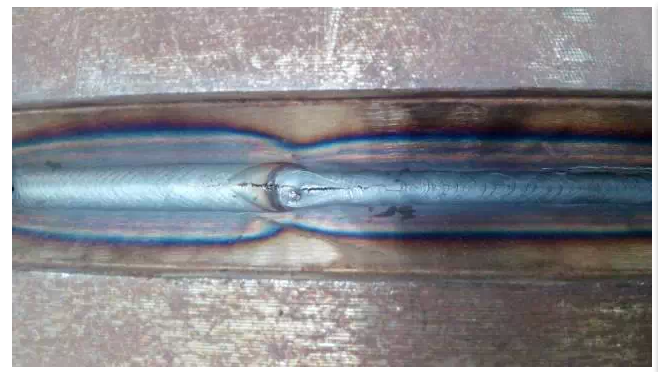

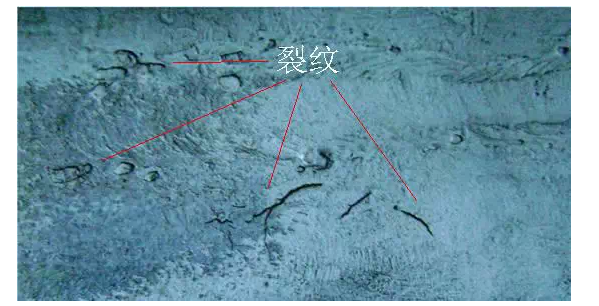

（典型缺陷照片1）
（典型缺陷照片2）

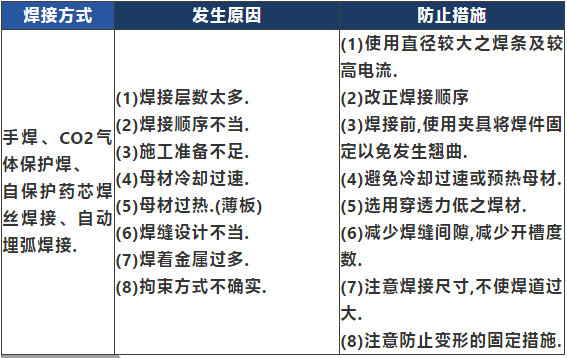

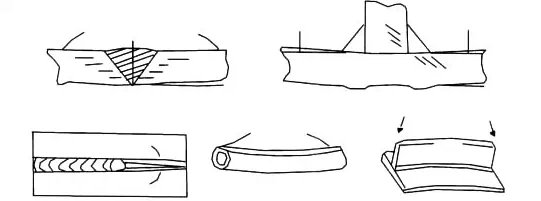

六、缺陷名称：变形（Distortion）

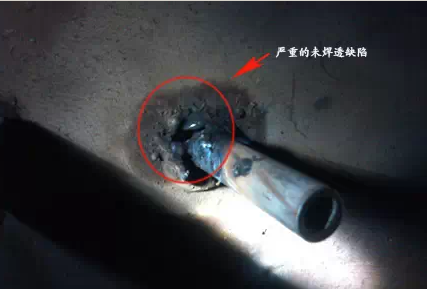

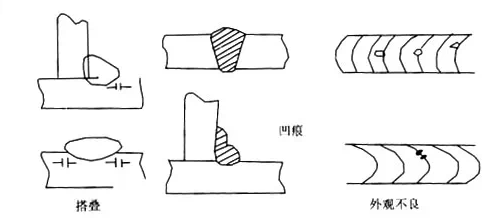

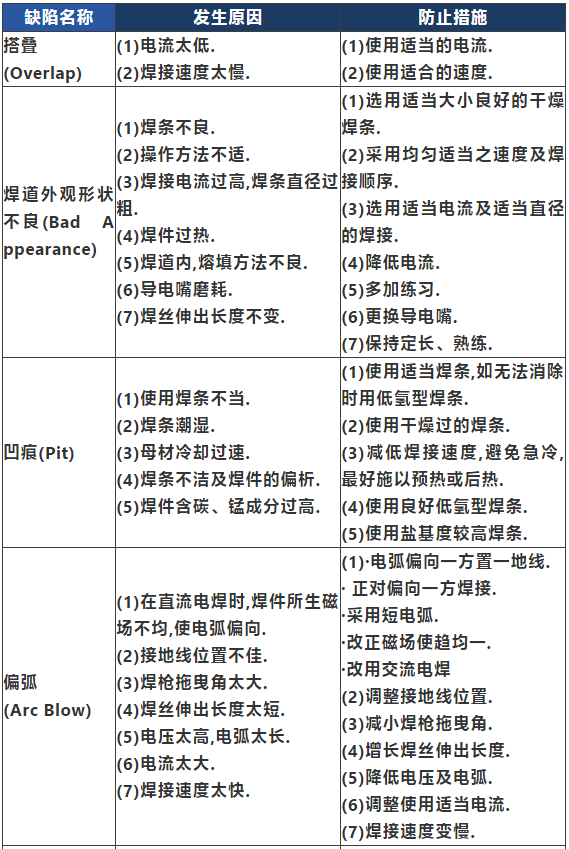

七、其他缺陷

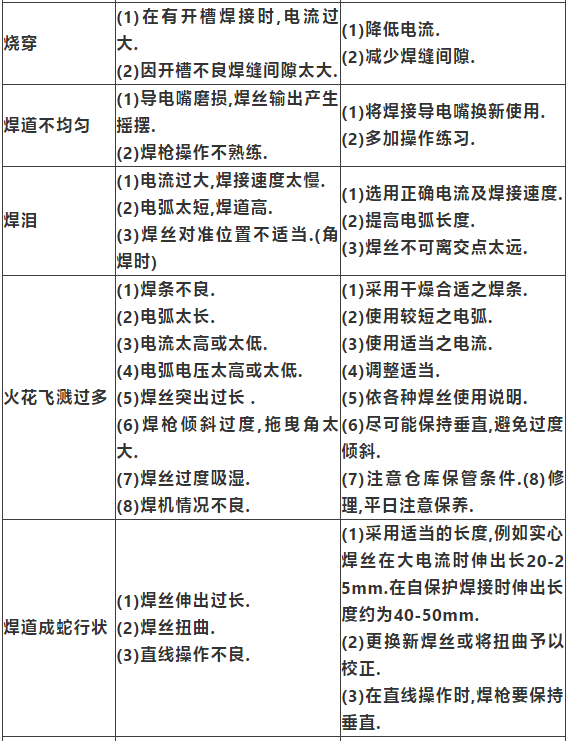

（典型缺陷照片-焊穿）
（典型缺陷照片-搭叠）
（典型缺陷照片-焊道蛇形）
此内容更多涉及到焊接知识，但小编认为这类知识，是有利于探伤人员对焊缝初步判断和后续检测提供更加准确的判断做知识储备的！以上内容纯属个人看法，与本号无关，如果文中有错误，请留言指正，也希望这些知识点可以帮到你！
