在民用核电厂运行期间，具有高放射性的燃料及乏燃料组件更换、倒料、临时存储等相关操作一般需要在特定的水屏蔽环境下完成。承载用于屏蔽射线及冷却组件的水介质的结构按功能分类，主要有反应堆厂房的堆腔换料水池、燃料厂房的燃料转运仓、乏燃料水池、容器准备井、容器装载井（其覆面结构相似，以下统称“反应堆水池”）。目前国内已有多个核电厂反应堆水池检漏管出现滴漏现象，这表明水池覆面或焊缝处出现了缺陷，如何快速找到缺陷并消除，降低放射性液体污染扩散的风险是核电厂亟待解决的问题。

反应堆水池均采用钢筋混凝土加不锈钢薄壁钢板拼焊形成的覆面结构。由于反应堆水池功能的特殊性和覆面完整的重要性，水池覆面在制造验收阶段及在役期间须进行有效的无损检测，来确保水池的泄漏率在可控范围内。针对水池泄漏漏点位置的确认，当前采用的方法主要有充排水法、外观目视检验、真空发泡法、渗透检测、氦质谱检漏、交变电磁场测量法，上述每种方法都存在一定的局限。

涡流检测因操作简单、无需耦合而广泛应用于金属表面和近表面检测中，基于此，中广核检测技术有限公司和广西防城港核电有限公司的技术人员研究了阵列涡流技术在反应堆水池覆面焊缝检测中的可行性。

反应堆水池覆面及焊缝结构

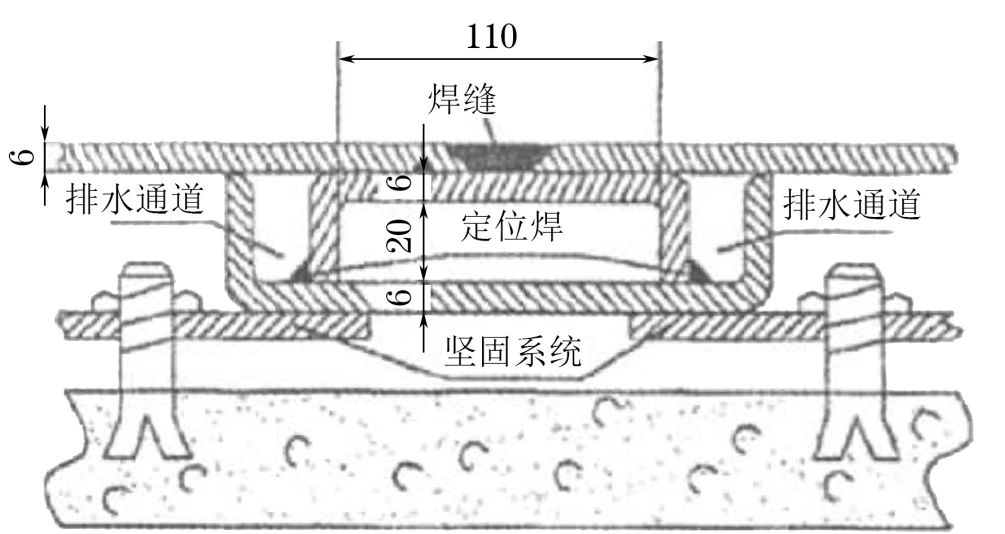

反应堆水池由钢筋混凝土结构与不锈钢覆面钢板焊接而成，其结构如图1所示。这种覆面钢板使用超低碳不锈钢焊接而成，钢板厚度为3~6 mm，例如乏燃料水池底覆面板厚为6 mm，池壁覆面板厚为4 mm，其他水池覆面板厚为3 mm。

图1 反应堆水池不锈钢覆面安装结构示意

水池覆面的焊缝以对接焊缝为主，角焊缝及搭接焊缝为辅，焊接方式主要有平焊和立焊，焊缝形态各异，有横焊缝、竖焊缝、圆形焊缝、矩形焊缝等，长度短至几十毫米，长则数米不等。水池泄漏的位置主要为焊缝及热影响区域，也会出现在覆面本体及支撑预埋件区域。反应堆存水的泄漏对核燃料的冷却效果造成一定影响。针对容易产生缺陷的焊缝及热影响区，笔者在现场开展了阵列涡流试验。

阵列涡流基本原理

涡流阵列技术与传统的涡流检测技术相比，主要不同点在于涡流阵列的探头是由多个独立工作的线圈构成的，如图2所示。其探头尺寸较大，且外形可根据实际被检测对象的形面进行设计，因而具有克服和消除提离效应的优势。同时涡流阵列能给出大量有关焊接接头质量的数据，提高对微小缺陷的分辨率。

图2 传统涡流和涡流阵列探头结构对比

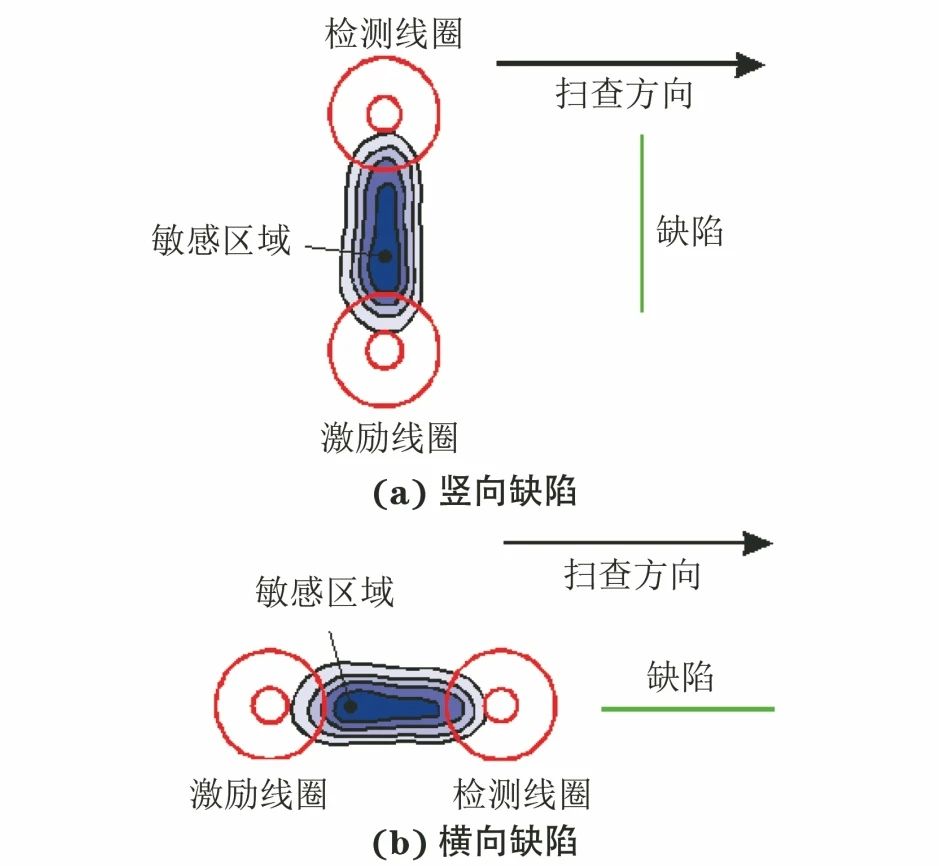

阵列涡流探头的线圈按照特殊的方式排布，在工作时，激励线圈与检测线圈形成两种方向相互垂直的电磁场，扫查原理如图3所示，检测线圈逐个激发以消除互感的影响，可实现大面积范围的高速检测，且能够达到与单个线圈相同的测量精度和分辨率。

图3 阵列涡流扫查原理示意

试件对比试验

01 试验设备

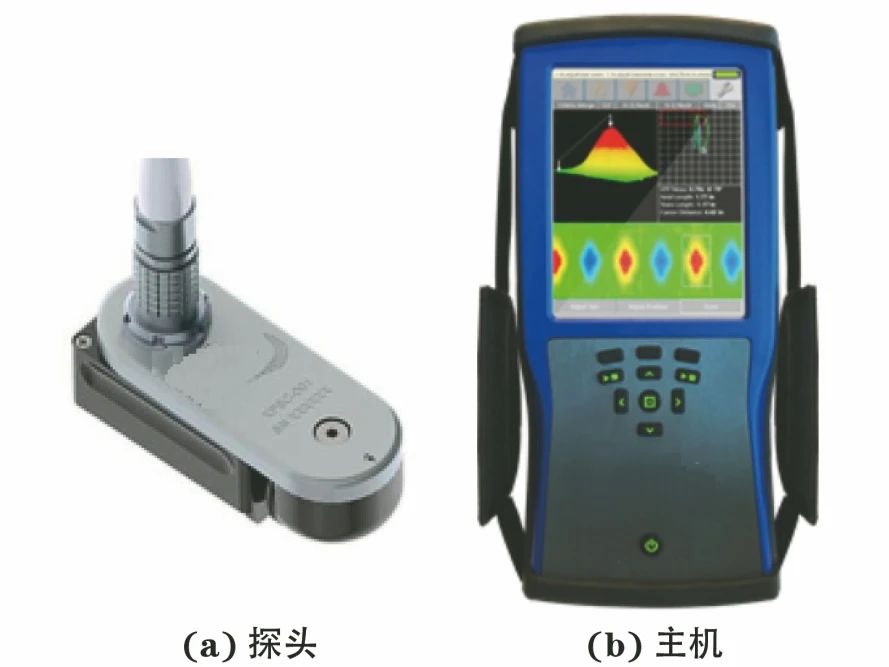

试验选用某公司生产的阵列涡流检测系统，其由主机和柔性阵列探头组成，如图4所示。柔性阵列探头具有32个线圈，这些线圈分为两排，每排16个，相互错开。一侧安装有滚轮式编码器，探头在对焊缝进行扫查时，可以根据编码器的计数来进行显示信号的定位。涡流仪为手持便携式涡流仪，支持C扫描和三维立体成像技术。

图4 阵列涡流检测系统

02 检测频率

试验针对的是表面开口的贯穿性缺陷，为达到尽可能高的缺陷检测灵敏度，应设置较高的检测频率。受涡流检测的“集肤效应”影响，频率越高，焊缝的表面状态对缺陷信号的识别影响就越大。为了同时兼顾高灵敏度和高信噪比，测试了不同的检测频率，最终确定频率为150 kHz，该频率对于缺陷的检出有较好的表现。

03 试件对比试验

试件材料和焊接方式与现场水池覆面的材料和焊接方式一致，试件焊缝中的缺陷是具有代表性的贯穿性人工缺陷（电火花加工刻槽和机械加工通孔）。通孔用以模拟腐蚀坑、气孔等圆形缺陷，刻槽用以模拟裂纹。

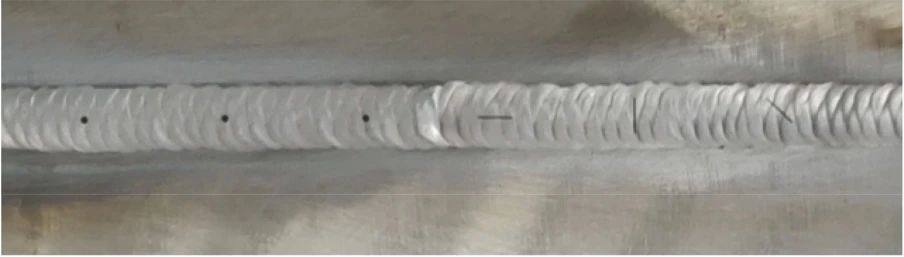

A型试件焊缝表面外观如图5所示，从左向右依次为：1，2，3号通孔（通孔尺寸均为ф1 mm×3 mm）和4号纵向刻槽、5号横向刻槽、6号45°刻槽（刻槽尺寸均为长5 mm，宽0.2 mm，高3 mm）。

图5 A型试件焊缝表面外观

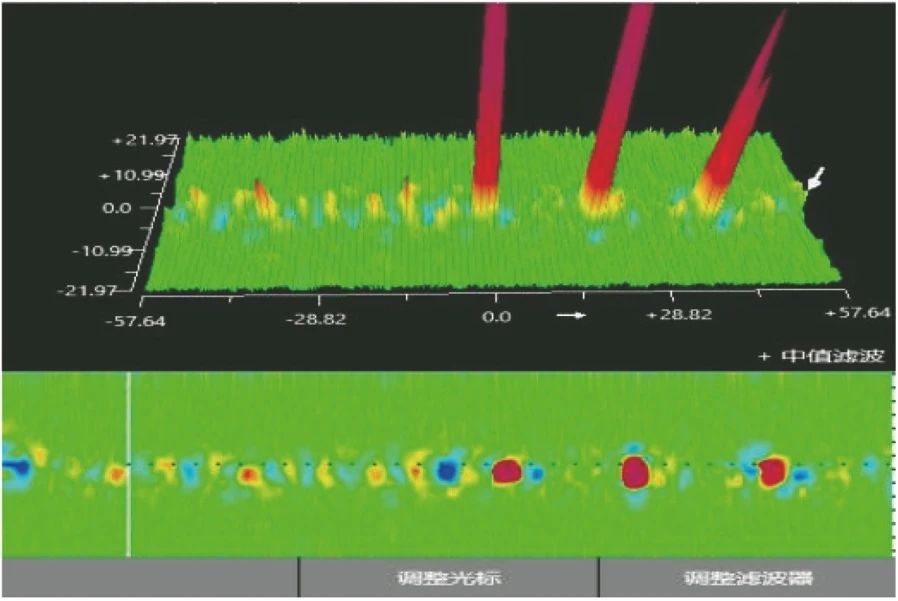

A型试件阵列涡流检测信号如图6所示。C扫描信号图使用融合通道进行显示，可以看出通孔和不同方向的刻槽均可以被识别，且刻槽相对于通孔具有很高的辨识度。

图6 A型试件阵列涡流检测信号

因为涡流方法仅适用于表面和近表面缺陷检测，所以焊缝表面粗糙度和近表面焊缝的微观结构形态是阵列涡流检测时不可忽视的影响因素。反应堆水池焊缝结构和焊接方式有多种，现场完工后的焊缝表面状态也呈现一定的差异。

为了进一步验证不同焊缝状态对缺陷检出的影响，技术人员另外选取了焊缝表面粗糙度不一的B（细波纹）、C（粗波纹）、D（去余高）3种试件，3块试件的缺陷分布如图7所示，试件检测结果如图8~10所示。

图7 B，C，D试件缺陷分布示意

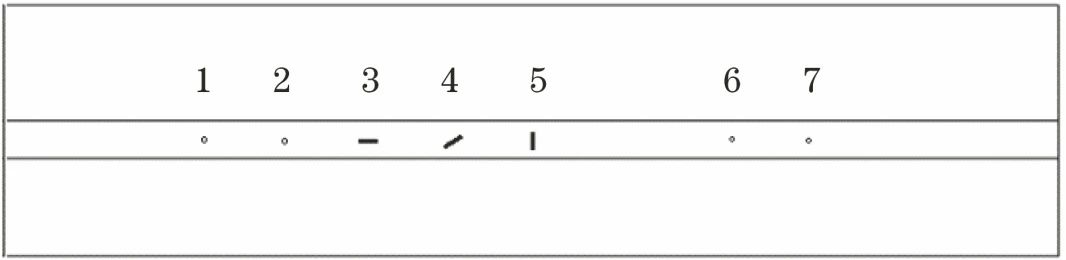

1，2号通孔（ф1 mm×3 mm）

3号纵向刻槽、4号45°刻槽、5号横向刻槽

（尺寸均为长3 mm，宽0.15 mm，高3 mm）

6，7号通孔（ф0.5 mm×3 mm）

图8 B型试件外观及阵列涡流检测结果

图9 C型试件外观及阵列涡流检测结果

图10 D型试件外观及阵列涡流检测结果

3种试件的检测结果分析如下：

(1) 3种试件上的各方向刻槽均可被检出。

(2) B型试件两个ф1 mm通孔均可以被检出，但两个ф0.5 mm通孔识别困难。

(3) C型试件两个ф1 mm通孔中的一个可以被检出，另外一个识别困难；两个ф0.5 mm通孔均无法识别；焊缝表面凹坑（标记黄色信号部分）信号幅值水平较高。

(4) 打磨焊缝余高后的D型试件中，两个ф1 mm通孔能被检出，ф0.5 mm通孔只可识别一个。

3种试件的扫查结果表明：

1 阵列涡流对焊缝中的刻槽有较高的检测灵敏度；

2 通孔的检出性受焊缝表面状态的影响较大；

3  粗糙度较大焊缝的涡流信号本底噪声较大，部分噪声的形态与缺陷形态类似，影响缺陷信号的识别。

缺陷判别

噪声抑制

合适的滤波可以消除较小的“背景杂波”，使缺陷显示更加明显。滤波方法有均值滤波、高斯滤波、中值滤波和双边滤波，其中，中值滤波使用较多，在进行滤波设置时，其值不宜过大，过大的滤波会 “滤掉”较多的有效信息，存在漏检的可能。

通道选择

不同类型通道的阵列涡流信号三维图和C扫描图显示有所不同，横向通道中横向缺陷显示明显，轴向通道中纵向缺陷显示明显，而融合通道可较好对上述两种方向的缺陷进行叠加显示。在进行信号分析时应首先在融合通道下对信号进行初步识别，然后对重点关注的信号在横向和轴向通道下作进一步判定。

特定形态

焊缝的阵列涡流信号中部分结构信号形态较为明显，如焊瘤信号在三维图上呈现为上下对称的形态。通过特定形态信号的甄别可排除一些非缺陷信号，减少误判。

虽然可通过上述方法对缺陷信号进行一定程度的判别，但焊缝阵列涡流技术对检验人员的经验依然有较高的要求。

应用案例

某核电厂机组反应堆水池检漏管有水滴出，滴速约为 1 L/h，水样的化学检测表明其为一回路水，即反应堆水池内衬存在少量泄漏。电厂对反应堆水池底部的43道底板焊缝及26道侧板的长度1.5 m以下不锈钢覆面所有焊缝实施渗透检测和目视检测，未见异常。

为了加强对反应堆水池的监测，电厂在后续的某次大修中对部分焊缝实施了阵列涡流检测。由于大修工期和其他先决条件限制，仅挑选了部分对接焊缝进行检测，典型的阵列涡流检测信号如图11所示，可见多数焊缝检测信号本底噪声较小，个别焊缝噪声水平略高。此次反应堆水池的部分焊缝阵列涡流检测显示均未达到可记录标准。

图11 典型水池焊缝阵列涡流信号

存在的问题

焊缝本底噪声的影响

反应堆水池覆面焊缝粗糙度不一，粗糙度较大的焊缝涡流本底噪声较大，影响缺陷信号识别。粗糙度较大的焊缝表面相当于多个微小的缺陷，如使用滤波降低本底噪声的干扰，势必影响细小缺陷检出。华中科技大学对焊缝表面纹理产生的噪声进行研究得出，当纹理深度与缺陷深度比超过0.5时，检测信号的信噪比较低，甚至无法实施涡流检测。强噪声背景下缺陷信号的增强方法有待进一步研究。

焊缝结构、形态差异较大

反应堆水池焊缝分布在底面和侧面，焊缝长度和形态均有较大差异，一种探头无法适用所有类型焊缝的检测，一些特定的局部位置（楼梯、格架附近等）还可能存在检测盲区。因此若要实现水池覆面焊缝的全覆盖检测，还需要从探头尺寸、激励频率、结构上进行改善，设计多种探头以克服该缺点，防止漏检。

检测自动化需求

使用柔性阵列探头进行涡流检测时，扫查方式一般为手动扫查。由于不同位置的反应堆水池焊缝高度差异较大，焊缝长度也各有不同，在检测长焊缝时手动扫查效率较低，人员容易疲劳且高处焊缝受在役环境限制难以直接检测，同时还需考虑在役环境下反应堆水池环境剂量率较高的问题。针对上述问题，自动检测装置的开发尤为必要。

结语

对某电厂反应堆水池覆面焊缝进行阵列涡流检测可快速查找反应堆水池不锈钢覆面焊缝的表面和近表面缺陷，验证了该技术在该领域的应用可行性。
