为保证对缺陷的准确定位，探测前必须测定斜探头的声束入射点(包括前沿长度)和折射角(或K值)。

1.入射点和前沿长度的测定

(1)将探头置于CSK-1A试块上(图1)，前后移动探头，使R100 mm曲面反射回波最大(为便于观察回波一般将仪器的抑制适当开大，利用增益电位器使回波幅度达80%)，此时斜探头底面与试块圆心相交点即为入射点。

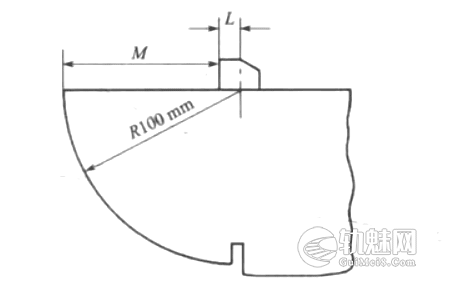

（图 1 CSK-1A试块测斜探头入射点）

(2)探头不动，再用钢尺量出探头前沿至试块边缘的水平距离M值,则探头前沿长度L=100-M(mm)。

2.折射角(或K值)的测定

利用CSK-1A试块上∅50mm圆弧面和∅3 mm横通孔进行测定，测定时将探头置于适当位置(图1)作平行于侧面的前后移动，调节仪器面板有关旋钮，使最高反射回波达80%，此时入射点所对应的试块上标定的刻度则为探头的K值，因为K=tanβ，可通过计算获得折射角β值。

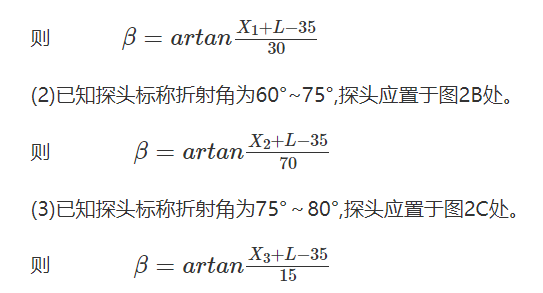

由于所测探头的角度不一，实测入射点不一定对准试块刻度标定的K值，一般都用计算法求得探头在不同位置上的折射角。

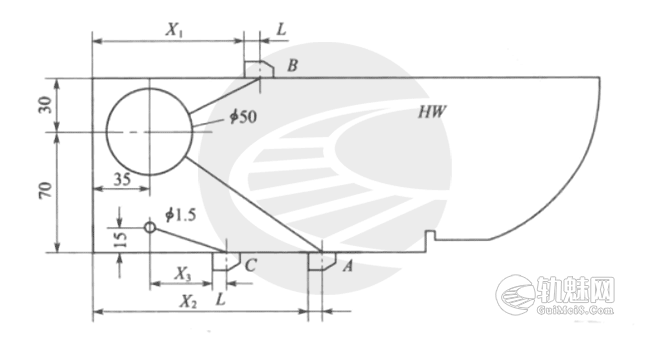

（图 2 CSK-1A试块测斜探头折射角）

同样可以将求得的β角换算成K值。

3.声轴偏斜角的测定

声轴偏斜角和扩散角在某种意义上都是指声束的指向性，对于发现缺陷，确定缺陷的位置具有一定作用。

0°探头：

将0°探头放在WGT-3试块上探测深度为80mm深的'横孔，沿试块纵向前后移动探头，并注意保持探头与试块侧面平行，使横孔反射波最高,测量探头中心到试块端头的距离L(单位为mm)，则声轴偏斜角θ按下式计算：

θ=arctan(|L−120|/80)

斜探头：

将探头置于CSK-1A试块25mm厚的表面上，35°～45°探头探测试块侧面上棱角，70°探头探测试块侧面下棱角，前后移动和左右摆动探头，使测试棱角反射波最高，然后用量角器测量探头中心线与试块侧面法线之间的夹角，此夹角即为声轴偏斜角θ，如图3所示。

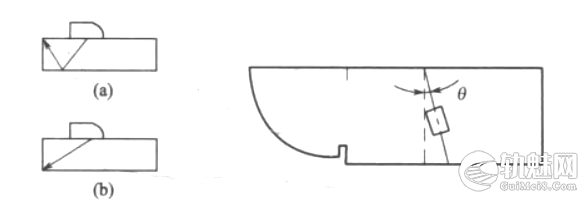

（图3 斜探头声轴偏斜角）

4.组合探头相对偏差

以探头外壳纵向中心线为基准线，用直尺测量两探头中心到基准线的垂直距离a1，a2，如图4所示。

当两探头中心在基准线同侧时，a1，a2之差为组合探头的相对偏差；

在异侧时，a1，a2之和为组合探头的相对偏差。

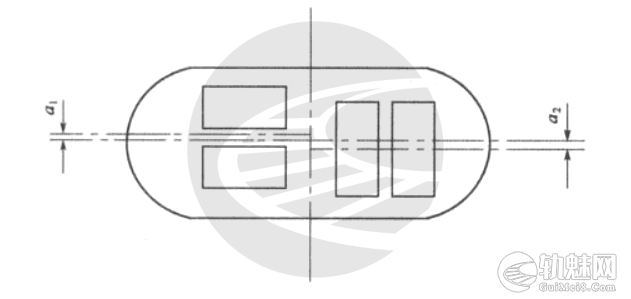

（图4 组合探头相对偏差）

5.保护靴(膜)衰减值

用带保护靴(膜)的70°探头探测CSK-1A试块R100mm圆弧面，前后移动探头并保持探头与试块侧面平行。

调节灵敏度，使R100mm圆弧面最高反射波达满幅度的80%，记下此时衰减器读数W1，然后去掉保护靴(膜)，保持探测条件不变，重复上述测试，并调节衰减器，使此R100mm圆弧面最高反射波达满幅度的80%，设此时衰减器的读数为W2，则W1和W2，之差即为保护靴(膜)的衰减值。

6.分辨力的测定

0°探头：

将0°探头置于CSK-1A试块上,探测声程分别为85mm和91mm反射面的反射波，移动探头，使两波等高，改变灵敏度使两波波幅达到满幅度的100%，然后测量波谷高度h，则该探头的分辨力(图5)R按下式计算：

R=20lg(100/h)

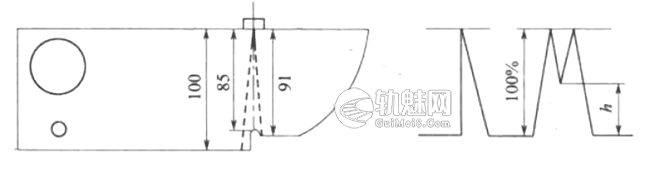

（图5 0°探头分辨力(单位:mm)）

斜探头：

用斜探头探测CSK-1A试块650mm和44 mm两个圆弧面的反射波(70°探头在A面，37°探头在B面)，移动探头，使两波等高，改变灵敏度使两波波幅达到满幅度的100%，然后测量波谷高度h，R的计算方法同0°探头。

7.灵敏度余量

首先不接探头，探伤仪测量用通道的增益置最大，若仪器的电噪声电平高于满幅度的10%，则应降低增益或调节衰减器直至电噪声电平刚好为满幅度的10%。

设此时衰减器的读数为S0，然后，将探头连接到相应通道上：

(1)0°探头的基准波为WGT-3试块上110 mm深底面的一次回波；

(2)35°～45°探头的基准波为WGT-3试块上深65mm，∅3mm横通孔的一次波；

(3)70°探头的基准波为WGT-3试块上深65mm、∅3mm横通孔的一次波。

耦合良好，在保持探头轴线与试块侧面平行的情况下前后移动探头，并调节衰减器，使各基准波的最高波达到满幅度的80%，设此时衰减器的读数为S，则该探头与仪器的相对灵敏度余量S为S1一S0。

8.声束宽度W

使用与探头相匹配的钢轨探伤仪，斜探头探测WGT-3试块上65mm深∅3mm横孔，0°探头探测WGT-3试块上80mm。

深横孔，使最高孔波的幅度达到满幅度的80%，然后将灵敏度提高6dB，沿试块纵向前后移动探头，并注意保持探头与试块纵向平行，直至孔波幅度降至满幅度的80%，则探头前后移动距离即为声束宽度W。

9.楔内回波幅度△S

连接探头和通用探伤仪，必要时可以加匹配线圈。

0°探头探测阶梯试块上反射幅度最高的底波(即距离特性曲线幅度最高点所对应的或与其最接近的底面反射波)，斜探头则探测WGT-3试块上反射幅度最高的∅3mm横通孔反射波，调节衰减器，使上述反射波的最高幅度至满刻度的80%，记下此时衰减器的读数Sw，将探头置于空气中，擦去表面油层，调节衰减器，使其回波幅度达到满刻度的80%，设此时衰减器的读数S，则探头的楔内回波幅度△S为S0—Sw。

10.工作环境温度适用性

低温试验按相应类型探头的低温极限(-0 ℃、-30℃或-40℃)进行，高温试验按相应类型探头高温温度极限(50℃或40℃)。

低温和高温试验持续时间均为2h，测试用的探伤仪不放入高低温试验箱内。

对缺陷检出能力进行初始检测、中间检测和最后检测。
