TOFD缺陷图谱与实物解剖图
浏览量：1594次发布时间：2022年09月15日
TOFD超声波衍射时差法，是一种依靠从待检试件内部结构(主要是指缺陷)的“端角”和“端点”处得到的衍射能量来检测缺陷的方法，用于缺陷的检测、定量和定位。
该方法从2000年左右引进国内，经过一些列的研究、开发、试验、制定标准等等，在我国的无损检测行业中得到长足的发展与应用，到如今已有20年时间了，相信无损检测行业的人都耳熟能详，但是也肯定有很多人因为从事行业的限制，可能听说过该方法，但是不一定亲自做过。
笔者从接触TOFD技术到现在也有10年左右的时间了，这期间做过很多这方面的检测工作，也积累的部分经典图谱与照片，在此挑选部分，与大家分享。
一、图谱示例
一般未熔合均有一定的高度，因此图像中上下端点较容易区分，一般图像较规则，缺陷图像中间杂波信号较少，如图1所示。

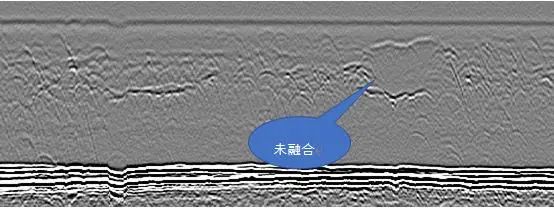

（图1：未融合缺陷图谱）

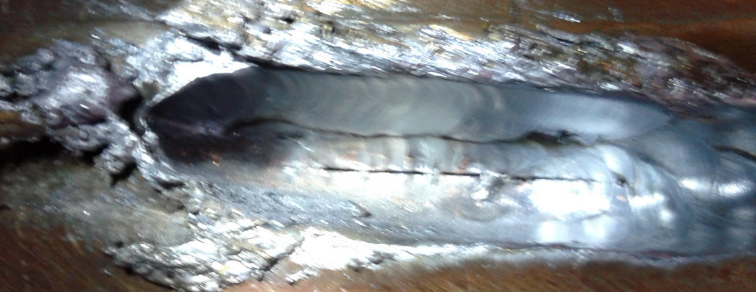

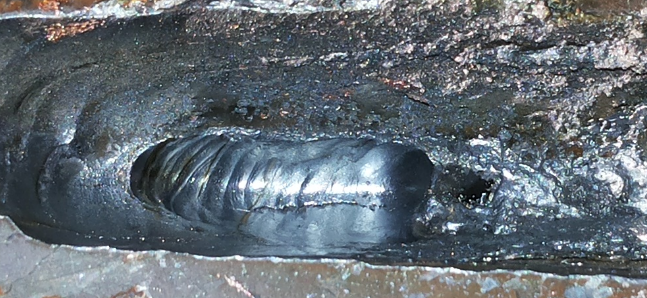

（图2：图1缺陷实际解剖照片）
裂纹和未熔合都属于面积型缺陷，其信号比较相似。
有一定高度的内部裂纹和未熔合的信号由上下尖端衍射波组成，两个信号的相位相反。

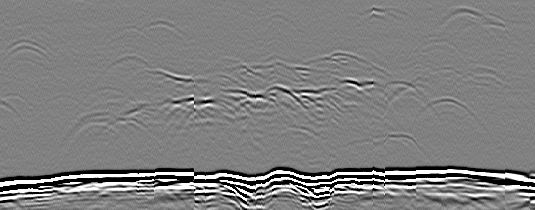

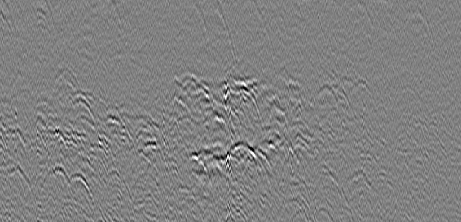

（图3：裂纹缺陷图谱）

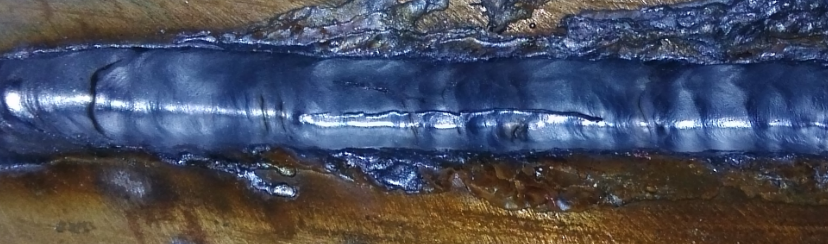

（图4：图3中缺陷实际解剖照片）
裂纹与未熔合信号有一些细微的区别：
焊接产生的裂纹上下端点一般不太规则，在深度平面上很少是一条直线；
有些裂纹除上下端点信号外，在两者之间可能还有其他杂散信号。
未熔合与裂纹相比，其上下端点信号比较规则，在深度平面上基本上为直线或曲线，除上下端点外，其它杂散信号较少。
（图5：裂纹缺陷图谱）

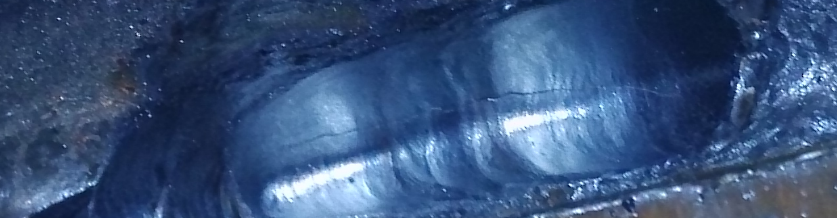

（图6：图5中缺陷实际解剖照片）

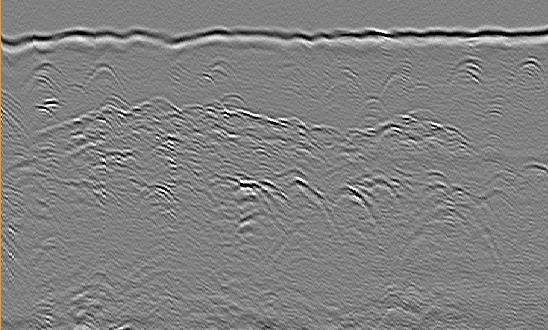

（图7：未融合缺陷图谱）

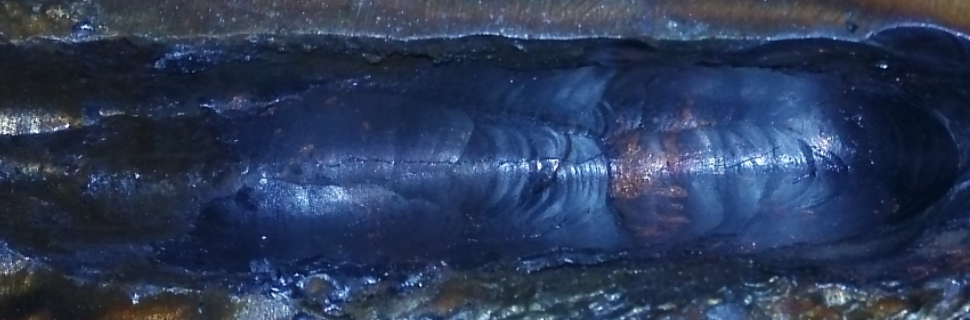

（图8：图7中缺陷实际解剖照片）

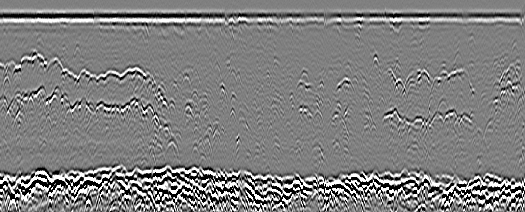

（图9：裂纹缺陷图谱）
（图10：图9中缺陷实际解剖照片）
（图11：裂纹缺陷图谱）
（图12：图11中缺陷实际解剖照片）
（图13：裂纹缺陷图谱）

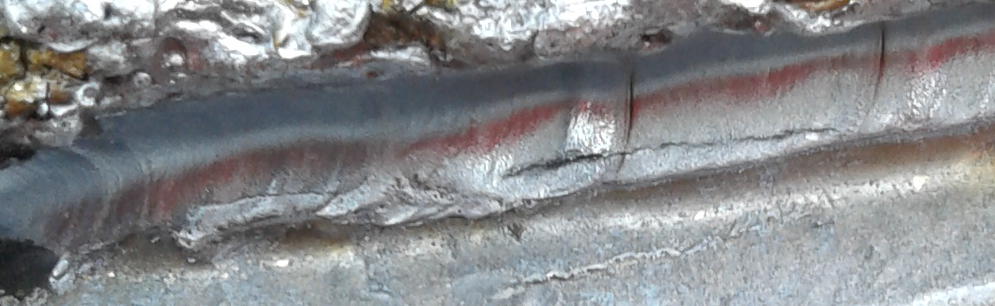

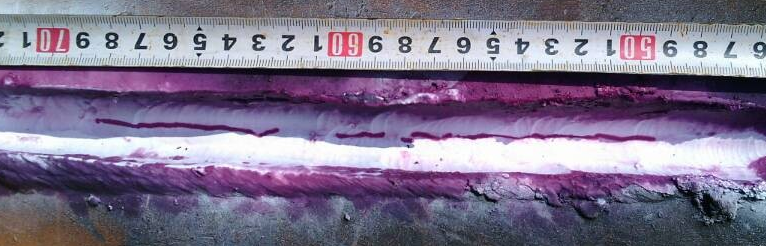

（图14：图13中缺陷实际解剖后PT检测照片）

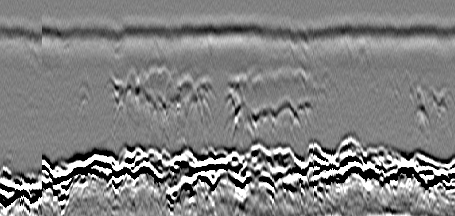

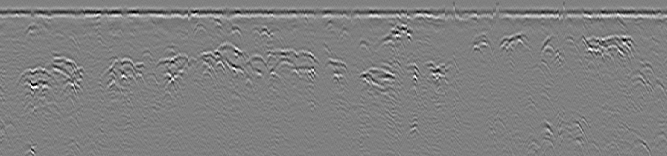

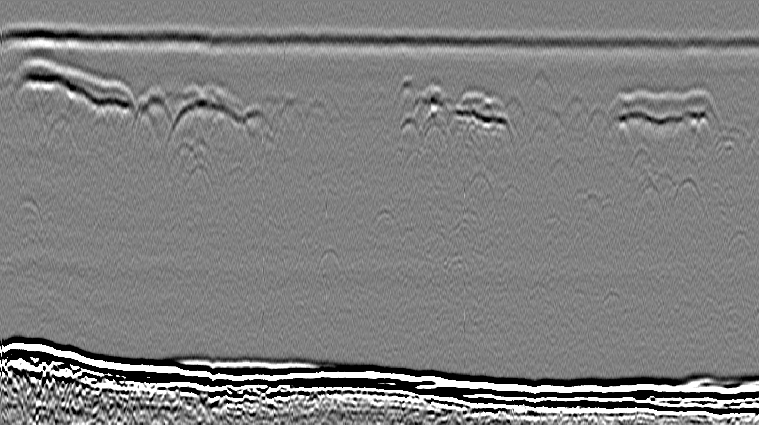

（图15：裂纹缺陷图谱（连续多个小裂纹））

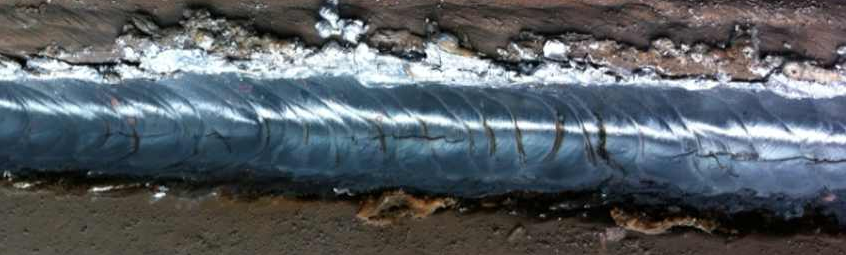

（图16：图15中缺陷实际解剖照片）
后记
通过上面一系列TOFD图谱与实际缺陷解剖照片的对比，相信大家对TOFD这个技术有了更直观的了解。
笔者个人感觉这一个个TOFD缺陷图就像一幅幅艺术品，很美(当然，这只是从图像上直观的来说，在设备焊缝中存在，那就不美了...)。
笔者认为TOFD是目前超声检测中最好的一种方法，相比普通的A超来说，它更效率，有图像可记录；相比相控阵超声来说，它的图像更直观。
虽然它也有一些不足(存在盲区)，但是古语有云“黄金无足色，白璧有微瑕”，只要通过其它方法进行辅助检测，就可解决这一不足。
