全聚焦技术因为是相对较新的超声检测技术，在大家对这种技术不是很熟悉的情况下，就会产生各种疑问，其中一个比较典型的疑问：

“我怎么知道你给我看的是全聚焦的检测结果呢？它跟常规相控阵看到的到底有啥区别呢？”

这个问题有点像我要证明“我是我”，看似简单，实则还要费些功夫的。

上面的问题看似无厘头，但刚开始我竟然无力反驳，经过一番思索以后，我决定捋一捋到底怎样一眼就能分辨出你看到的是全聚焦检测结果还是常规相控阵结果。

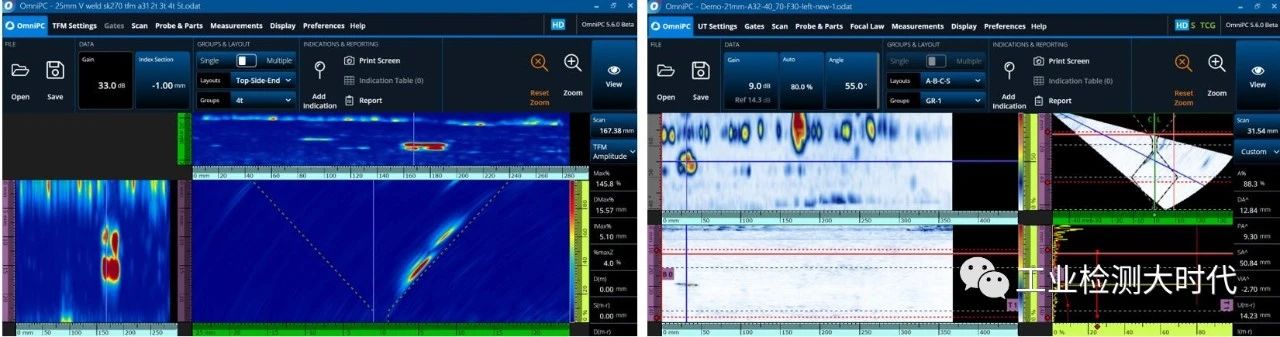

S视图显示方式的比较：

全聚焦：

-    全部采用正视图，即使使用如TTT，TTTT等模式，最终呈现的也是正V型坡口视图。

-    视图显示为矩形框图显示（斜角度全聚焦检测）。

PAUT：

-    如果使用二次波，则在二次波区域显示的图像为倒视图，即最终呈现的是倒置的V型坡口视图。

-    视图显示为扇形显示（斜角度扇扫检测）

由上面的比较可以看出，想要一眼分辨出哪个是全聚焦哪个是常规相控阵，对于焊缝这种斜角度检测来说，只要看它是不是扇形扫查即可，如果是矩形框显示的就是全聚焦，如果是扇形显示的就是常规相控阵。（再次强调这个只针对斜角度焊缝检测而言，对于零度的腐蚀和母材检测不适用）

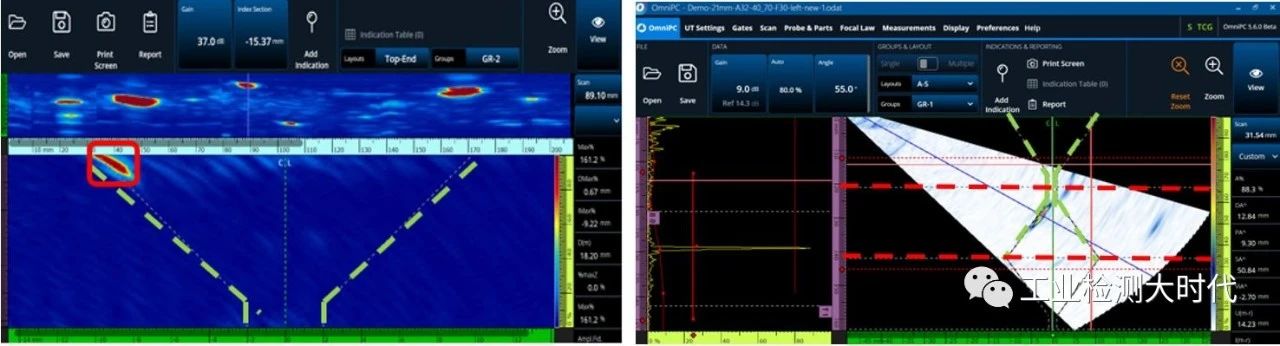

C & B视图显示方式：

全聚焦：全部为体积融合以后的校正C视图和B视图

PAUT：大部分为未校正C视图和B视图

体积融合以后的校正C扫和未校正C扫的比较可以发现其各有优势，显示出的图像也差异较大。校正C扫图像更接近射线底片状态，但也因此对垂直向的缺陷显示没有未校正的C扫更加明显。

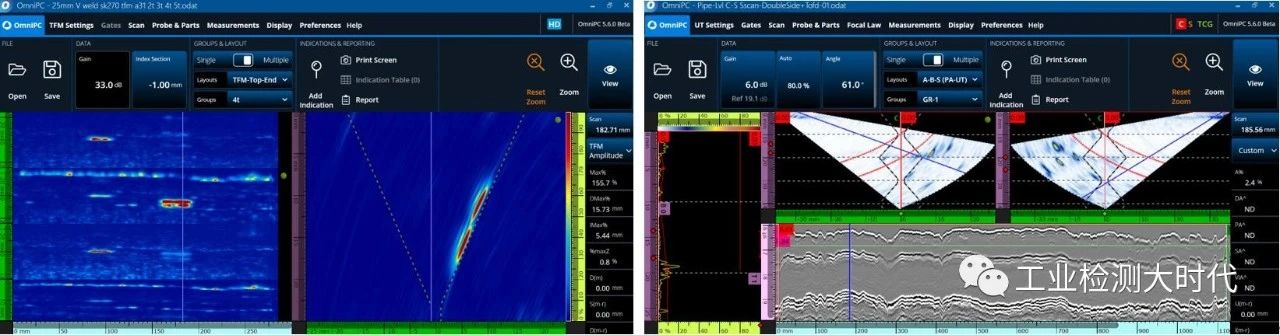

多组显示方式：

全聚焦：可任意四组全聚焦模式同时显示，如TT，TTT，TTTT，TTTTT。

PAUT：可多组相控阵+TOFD显示

由于全聚焦技术需要使用多模式组合方式才能更加全面的找到和显示缺陷，所以多组显示以不同模式的视图为主，而PAUT由于无需考虑模式问题，多组以双侧探头显示+TOFD为主。

缺陷显示方式的差异：

全聚焦：对于垂直向缺陷，全聚焦显示真实缺陷情况。

PAUT：对于垂直向缺陷，会形成端点衍射信号。

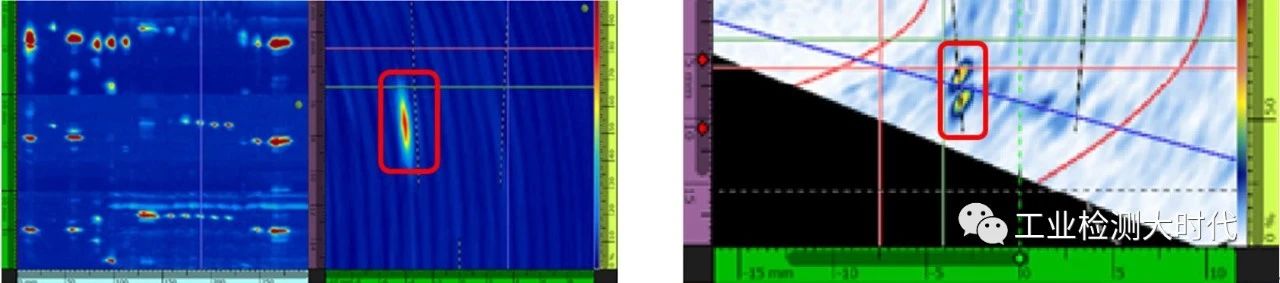

下面是真实的根部裂纹检测结果，全聚焦显示为垂直方向的裂纹走向，而PAUT显示的则是拐角反射信号和端点衍射信号。

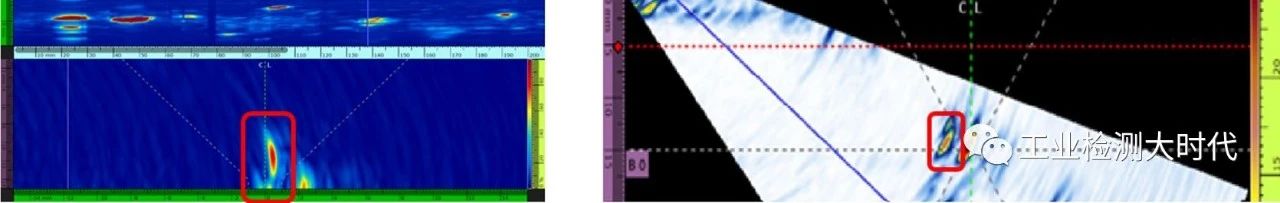

下面是5°坡口未熔合的检测结果，全聚焦在坡口位置显示为正常的面状缺陷，而PAUT则显示为未熔合的上下两个端点衍射信号。

这么一看，全聚焦和PAUT还是差异比较明显的。
