1 探头延迟及前沿的测量方法：

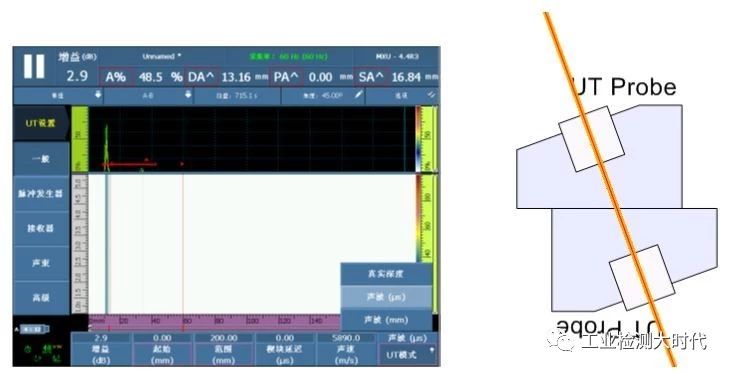

在一发收模式下，两个探头与楔块相对放置，通过前后移动找到波形最高点其声程即为延迟（双楔块延迟）。

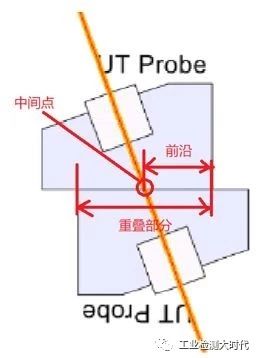

在最高点的位置上，会看到两个楔块此时的重叠部分，通过直尺找到这个重叠部分的中间点，就是声束的出射点，而中间出射点到楔块前端的距离就是前沿。

还有一种更加快捷的确定前沿的方法，大家想知道吗？文末有答案，请往后翻。

02 在TOFD检测中，通常使用-12dB作为声束的覆盖范围，也就是声束的扩散角。

那这个-12dB是以什么为基准呢？通常是以探头中心线的声束能量为基准。

下面看一下通过实际测量的方法如何确定TOFD探头的扩散角：

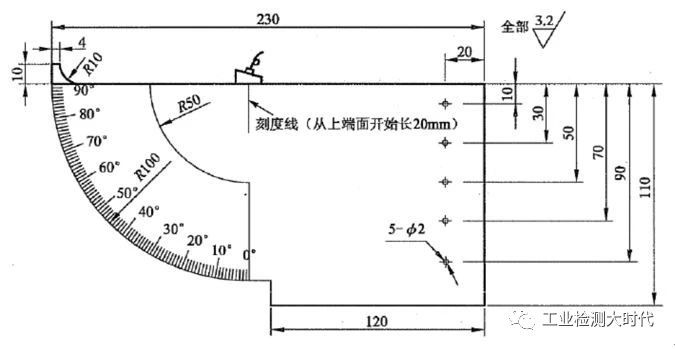

声束扩散角测定试块用于测定检测仪器和探头组合的实际-12dB声束扩散角。

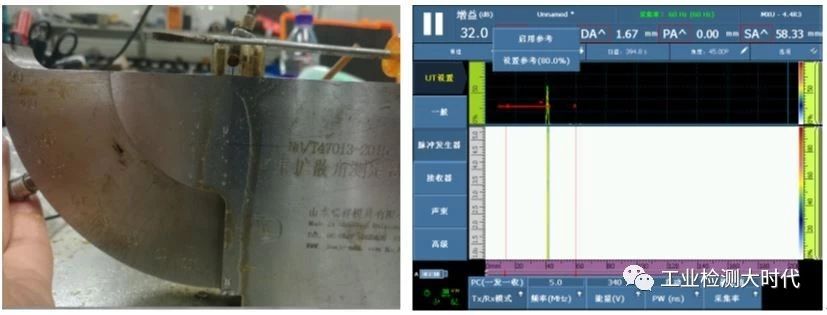

首先测试使用两个探头，并设置为一发一收模式，然后将带有楔块的探头置于试块平面位置，并将出射点与半圆弧试块的中心点重合，同时使用另外一个不带楔块的探头在圆弧一侧，沿着圆弧上下移动，找到最大回波位置，并调节增益，将波高调制80%，并记录当前探头位置对应试块上的角度。

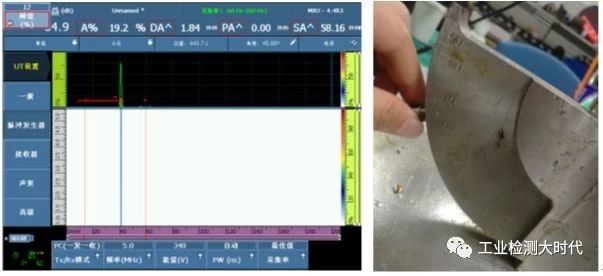

然后沿着圆弧方向移动不带楔块的探头，找到上下两个波幅下降到20%的位置，记录此时探头对应试块上的角度θ上和θ下。

则探头的扩散角=θ上-θ下

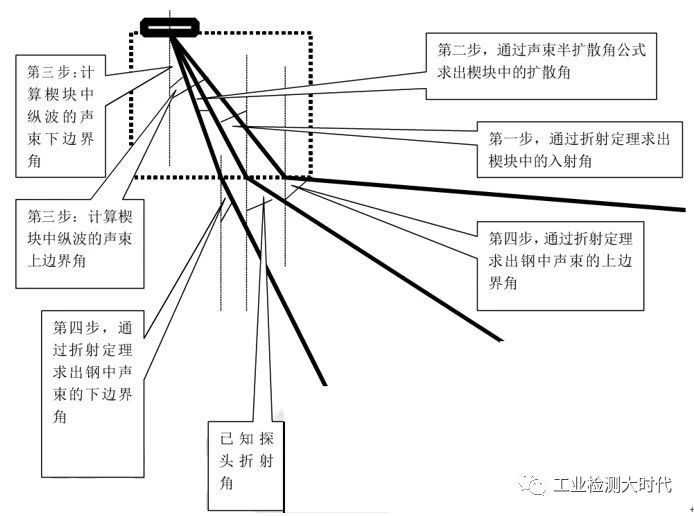

上面是实际测量的方法，而扩散角其实也可以通过理论计算出来。

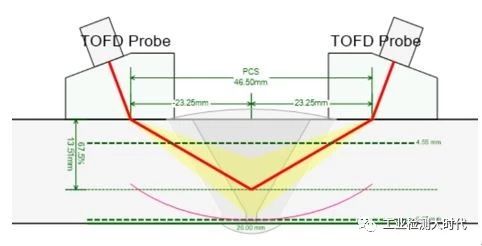

所以才有了下面的模拟软件结果，通过模拟软件可以更加直观地了解TOFD探头的声束覆盖范围。

03 好了，下面我们来揭晓前面问题的答案，如何快速确定楔块的前沿？

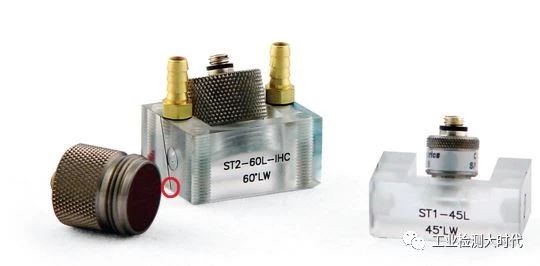

其他好多厂家的楔块上是会直接标注楔块的出射点位置的（下图红圈处），所以可以通过直接测量出射点到楔块前端的位置来得到楔块的前沿，这样既方便又准确。所以上面的测试方法主要针对的是没有出射点标记的楔块而言的。
