钢悬链线立管(SCR)是深海油气开发半潜平台的重要组成部分，由于其受力状态特殊，所以需要严格控制焊缝质量，目前自动超声检测(AUT)已成为此类管线的首选检测方法。DNVGL-ST-F101-2017和API 1104-2008标准中的基于经验的焊接缺陷验收标准已不能满足此类焊缝的检测需求，需根据工程临界分析(ECA)技术建立项目专用的焊缝缺陷验收标准，要求AUT技术具有高定量精度，以满足工程应用的需要。

1 钢悬链线立管

钢悬链线立管集海底管线与立管于一身，用来连接海底生产系统与油气处理平台，其分为常规海管区域、非关键区域和关键区域。SCR管线设计如图1所示。

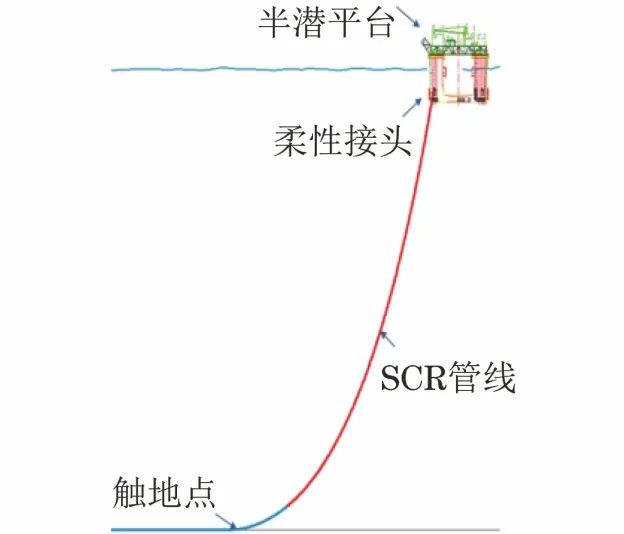

图1 SCR管线设计示意

2 检测方法

SCR管线在服役期间受到循环应力的作用，但不允许对焊缝进行任何返修作业，因此精确评定缺陷的尺寸至关重要。

射线检测不能测定缺陷的高度和深度，常规超声检测和相控阵检测技术的高度定量精度不足，所以均不适用于此类管线的焊缝检测。

相控阵AUT既具有发现微小缺陷的能力，也能满足高度定量精度的要求，可以用来检测海底管线焊缝。DNVGL-ST-F101-2017标准规定了用分区法相控阵AUT对海底管线焊缝进行检测。

分区法检测技术依据焊缝的坡口形式设置焊缝根部、热焊、填充及盖面等分区，每个分区高度为1~3mm，同时采用超声衍射时差法(TOFD)及体积检测通道，以提升不同类型缺陷的AUT检测能力及定量精度。每个分区设置独立的检测波束，其以焊缝中心线对称布置，波束设置如图2所示，并有效覆盖焊缝中心，实现焊缝检测区域的有效检测，检测结果以带状图的方式显示，如图3所示。

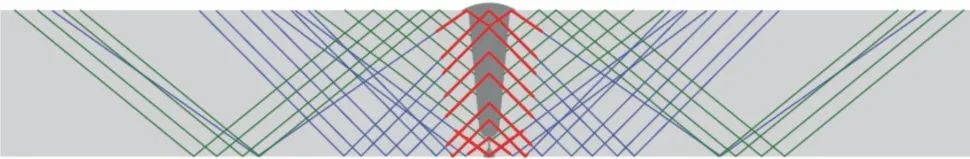

图2 分区法波束设置示意

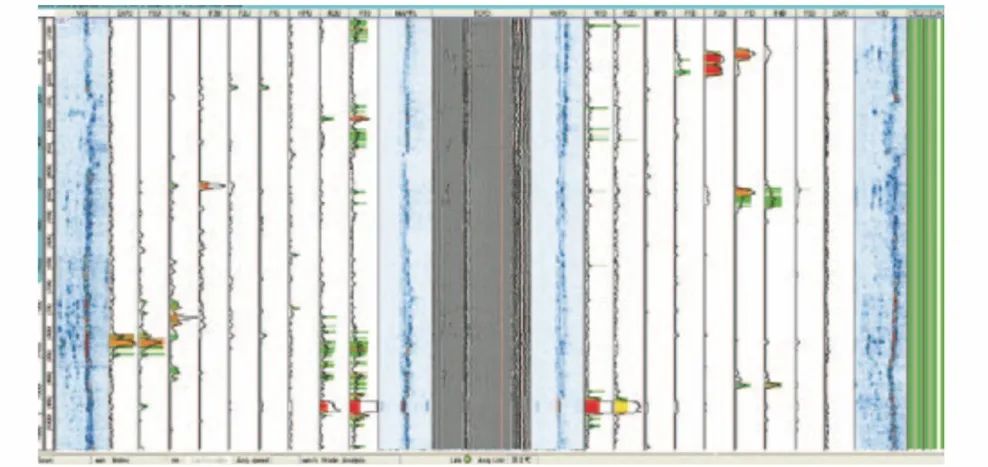

图3 焊缝检测结果的带状图显示

管线采用ECA技术验收，某SCR海底管线项目的典型ECA验收标准如表1所示。

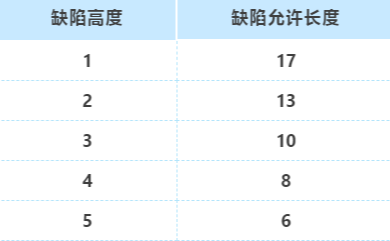

表1 某海底管线项目的典型ECA验收标准/mm

3 AUT检测试验

01 AUT检测系统

使用PipeWIZARD-V4检测系统，配置一组相控阵探头，一组TOFD探头，探头对称放置于焊缝两侧，扫查装置安装在固定式导轨上，通过PipeWIZARD系统软件控制扫查器行走，实现焊缝的机械化扫查、数据实时显示及评判。

02 检测对象

检测对象为X65碳钢管，外径为168mm，壁厚为18.6mm。采用自动熔化极气体保护焊(GMAW)焊接工艺，通过调整焊接工艺参数制作了46个焊接缺陷，缺陷高度为0.5~2mm，长度为5~15mm，高度覆盖验收标准的最小值，长度接近验收标准的极限值，验证AUT对最小缺陷的检测能力。焊缝缺陷的类型包括坡口未熔合、根部未熔合、内部密集气孔及层间未熔合等体积型缺陷。

03 缺陷高度定量方法及修正

每个通道设置独立的反射体进行灵敏度校准，焊缝表面设置规格(长×宽)为1mm×1mm的槽，根部设置规格(长×宽)为1mm×1mm的槽，填充及热焊区设置直径为2mm的平底孔，焊缝中心设置直径为1.5mm的平底孔，所有反射体与坡口平行。每个通道的基准波幅设置为满屏高度的80%，填充区相邻通道覆盖15%~50%的满屏高度，典型AUT校准试块反射体布置如图4所示。

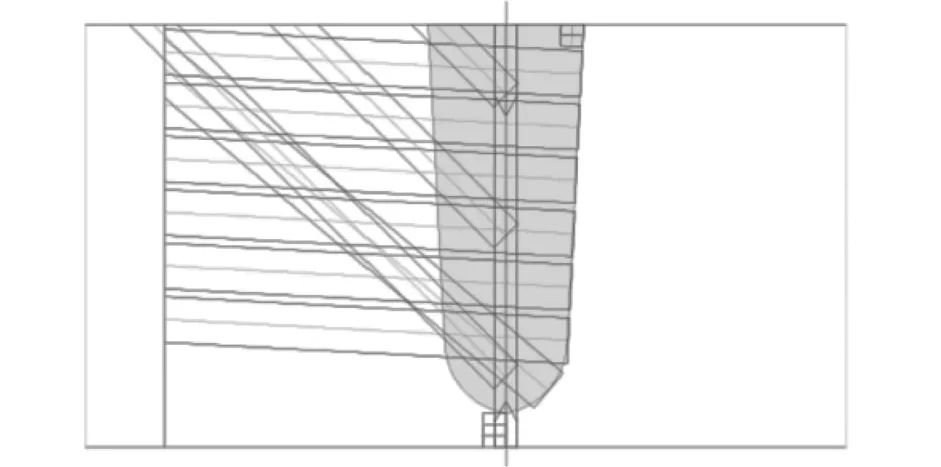

图4 典型AUT校准试块反射体布置示意

缺陷的高度采用波幅法评定，缺陷高度与波幅成正比，设定波幅为80%满屏高度对应的尺寸为该通道反射体尺寸，波幅超过满屏高度时，分区高度即是缺陷高度（具体定量数据略，可参见原文）。若TOFD通道有清晰显示，且能区分上下尖端信号，则采用TOFD方法测定缺陷的高度。

AUT缺陷显示分为单通道显示和多通道显示，缺陷D6的单通道AUT显示如图5所示，缺陷D7的多通道AUT显示如图6所示。对两个缺陷的AUT数据进行常规高度评定及波幅高度修正评定，如表2所示。

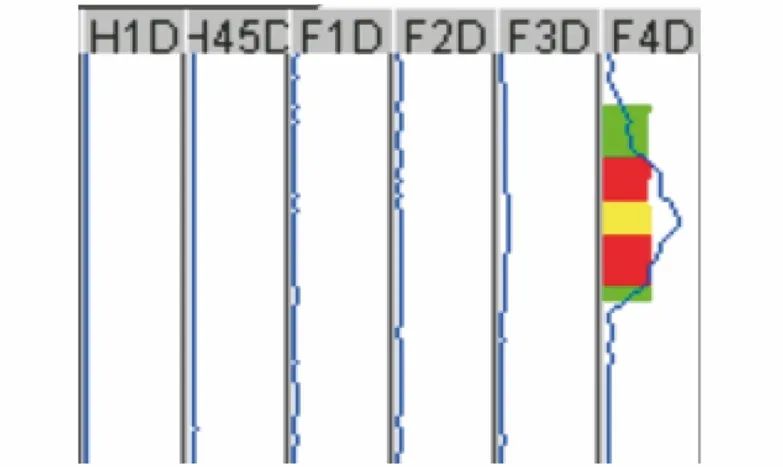

图5 缺陷D6的单通道AUT显示

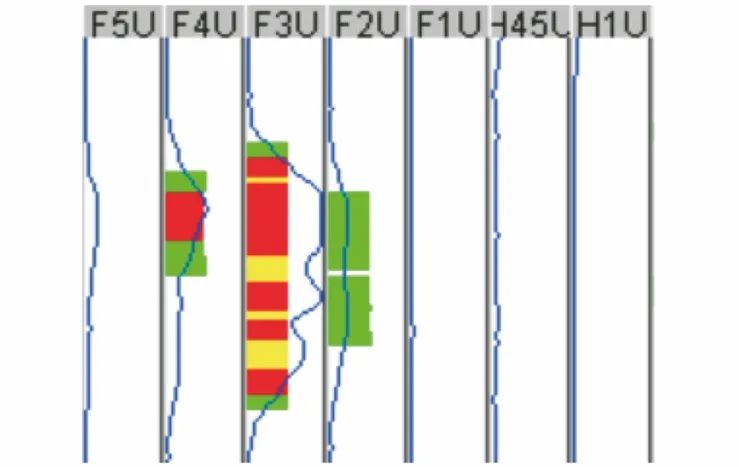

图6 缺陷D7的多通道AUT显示

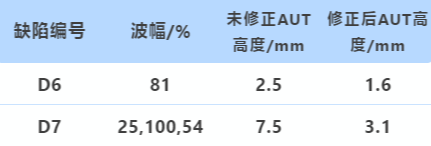

表2 AUT修正前后数据

通过金相检验测量缺陷的实际尺寸，如图7和图8所示。将AUT结果与金相检验测量缺陷的实际尺寸进行对比，如表3所示，以验证AUT数据修正后的评定精度。

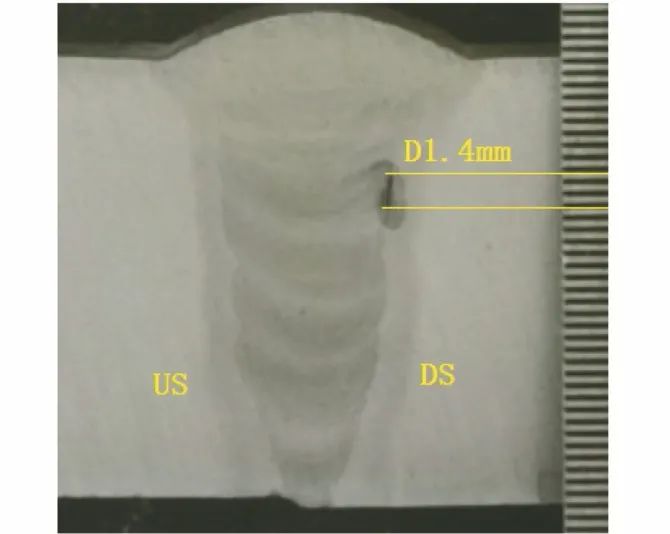

图7 缺陷D6的金相检验显示

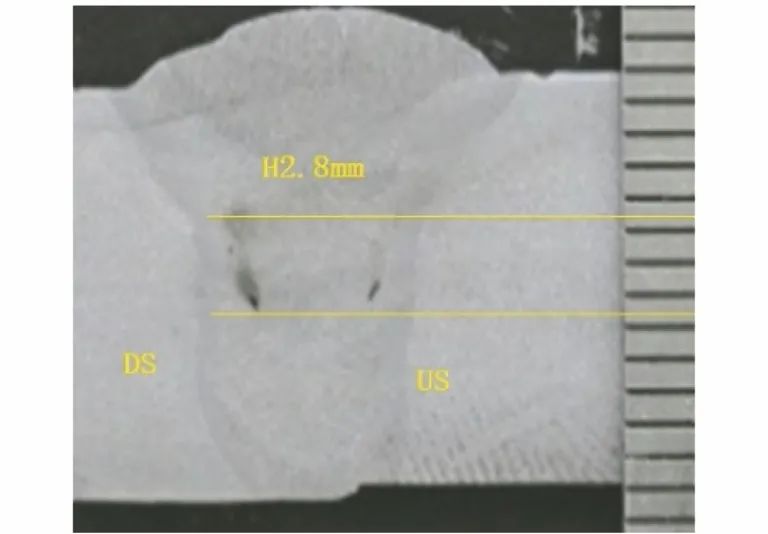

图8 缺陷D7的金相检验显示

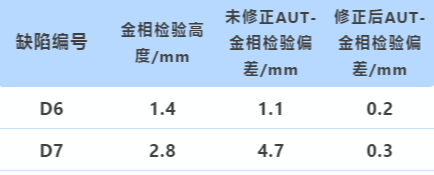

表3 AUT与金相检验测量数据对比

由表3所示的对比数据可见，修正后的AUT评定值更精确。

04 数据分析

对制作的焊缝缺陷进行AUT检测，一一记录46个缺陷的最高显示波幅及显示通道，通过采用波幅法及修正方法进行缺陷高度的尺寸评定，对所有评定的缺陷进行金相检验，测定缺陷的实际尺寸。具体AUT结果与金相检验结果略，可参见原文。

通过将AUT结果与金相检验结果进行对比，得出对于焊缝盖面、填充区、热焊及根部不同位置的缺陷，其修正后的AUT评定结果与金相检验评定高度最大偏差为0.8mm，深度最大偏差为1.4mm。

4 结语

对AUT评定的46个不同位置缺陷进行金相检验，修正后的AUT缺陷高度与金相检验评定结果具有一致性，缺陷定量精度最大偏差小于1mm，修正后的AUT工艺可应用于基于ECA验收标准的SCR管线的焊缝检测。

作者：陈亮，张天江，吴员
