导读

磁粉检测被广泛应用于航空、航天、航海、汽车和铁路等行业，它主要用于检测铁磁性材料，包括未加工的原材料，加工后的半成品、成品和在役或使用中的零部件的表面、近表面的缺陷。

因为磁粉检测具有缺陷显现直观、检测灵敏度比较高、工艺简单、检测速度快和漏检率低等优点，所以，铁磁性材料大多都采用磁粉检测。

但是，在实际检测中，有一些薄而短的铁磁性零件。

采用磁粉检测时，由于零件形状无法直接磁化，因此，现引入平行磁化方法，借用平板导体放置零件，同时，通过导体通电时产生的磁场磁化零件，以达到磁粉检测的效果。

1、平板平行磁化法

平板平行磁化是为了检查一些小薄工件，避免采用其他方法烧伤它。

具体方法是：将小薄工件排列在铜板（或其他导电材料）上，利用铜板通电时产生的磁场进行磁化。

但是，在应用平板平行磁化时，工件应紧贴在铜板上。

为了强化受检区域的磁场，铜板背面可以嵌入一块厚的软铁。使用平行磁化方法时，应确定磁场的大小。

一般情况下，需要用试块或试片来试验。

2、对1元硬币进行试验

运用平行平板磁化法检测1元硬币时，将硬币放在铜板上，用夹头为铜板通电，通过铜板产生的磁场磁化硬币。本文有NDT互联网联盟编辑！

具体的做法是：先对1个硬币进行试验，向铜板通2000A电流时，用高斯计测量被磁化的硬币的磁场值为35GS，电流满足硬币的检验要求。现将5个硬币按长度方向依次递增的方式放在铜板上检测，得到表1中的数据。

表1 2000A电流通过时不同长度硬币磁场强度的变化

由表1可知，随着硬币长度方向的增加，在电流不变的情况下，硬币上的磁场值基本无变化。

这意味着，平板平行磁化时，通电电流值不会随着硬币长度方向的变化而变化。

现进行硬币厚度方向的试验，同样给铜板通2 000A的电流，硬币磁化后的磁场值为35GS，电流满足硬币的检验要求。

现将5个硬币按厚度方向依次递增的方式放在铜板上检测，得到表2中的数据。

表2 2000A电流通过时不同厚度硬币磁场强度的变化

由表2可知，随着硬币厚度方向的增加，在电流不变的情况下，硬币上的磁场值基本无变化。

这意味着，平板平行磁化时，通电电流值不随硬币厚度方向的变化而变化。本文有NDT互联网联盟编辑！

3、对薄垫片进行试验

在检测过程中，因为薄垫片无法使用夹头法或穿棒法，所以，无法进行周向磁化。

在实际检测中，可以运用平行平板磁化法检测，即将垫片放在铜板上，用夹头向铜板通电，通过铜板产生的磁场磁化垫片。

此时，借用高斯计，当垫片磁场最小的地方的磁场达到30GS以上时，即可避免缺陷漏检，实施检测。

当电流在2000A时，为铜板通电，垫片上的磁场值为55GS，电流满足垫片的检验要求。

现将4个垫片依次按照长度方向和厚度方向递增的方式放在铜板上检测，得到表3、表4中的数据。

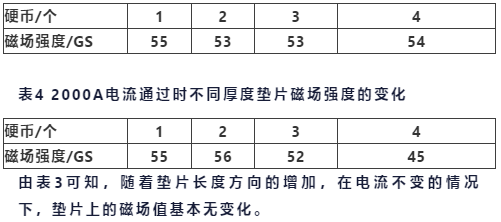

表3 2000A电流通过时不同长度垫片磁场强度的变化

由表4可知，随着垫片厚度方向的增加，在电流不变的情况下，垫片上的磁场值基本无变化，即平板平行磁化时，通电电流值不会随着垫片长度、厚度的变化而变化。

4、结论

由试验分析得知，平板平行磁化零件时，通电电流不随着零件长度和厚度的变化而变化。

因此，在实际检测中，遇到这种薄而短的小零件时，无法采用夹头法或穿棒法磁化时，可以考虑用平板平行磁化方法来检测。

电流值是由高斯计测量零件表面的磁场强度来确定，磁场强度达到30GS以上即是该零件磁化需要的电流值。

这样，既能解决薄而短零件磁粉检测时遇到的问题，还能做到不漏检。
