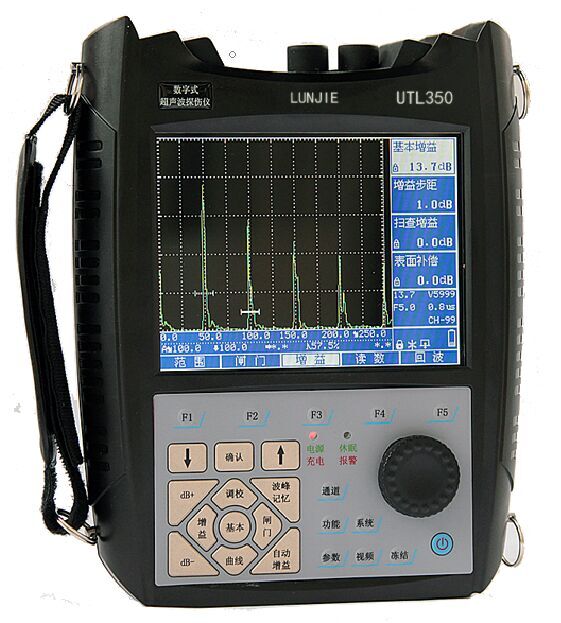

■ 主要技术参数：

1. 检测范围：       零界面入射～6000mm(钢中、纵波)，可连续调节

2. 工作频率：       (0.25～20)MHz

3. 声速范围：       (1000～9999)m/s

4. 动态范围：       ≥36dB

5. 垂直线性误差：   ≤2.5%

6. 水平线性误差：   ≤0.1%

7. 分 辨 力：       >40dB(5P14)

8. 探伤灵敏度余量： 62dB(深200mmФ2 平底孔)

9. 数字抑制：       (0～80)%，不影响线性与增益

10.电噪声电平：     ≤10%

11.探伤通道：       100组探伤工作通道

12.探头接口：       Q9-Q9

11.探头类型：       单探头、斜探头、双晶探头、穿透探头

12.闸    门：       进波门、失波门；单闸门读数、双闸门读数

13.报    警：       蜂鸣报警，LED 灯报警

14.电源电压：       直流（DC）9V；锂电池连续工作6～8 小时以上

15.外型尺寸：       263×170×61(mm)

16.重    量：       1.5Kg

17.环境温度：       (-10～50)℃

18.相对湿度：       (20～95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得的。

■ 放大接收：

1. 硬件实时采样：10 位AD 转换器，采样速度160MHz，波形高度保真

2. 检波方式：    正半波、负半波、全波、射频检波

3. 滤波频带：   （0.5～20）MHz，根据探头频率全自动匹配，无需手动设置

4. 闸门读数：    单闸门和双闸门读数方式可选；闸门内峰值读数

5. 增    益：    总增益量110dB，设0、0.1dB、1dB、2dB、6dB 步进值，独特的全自动

增益调节及扫查增益功能，使探伤既快捷又准确

■ 探伤功能：

1. 波峰记忆： 实时检索缺陷最高波，记录缺陷最大值

2. Φ值计算： 直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸

3. 缺陷定位： 实时显示缺陷水平、深度（垂直）、声程位置

4. 缺陷定量： 缺陷当量dB 值实时显示

5. 缺陷定性： 通过回波包络波形，方便人工经验判断

6. 曲面修正： 用于曲面工件探伤，可实时显示缺陷周向位置

7. DAC/AVG：  曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动

浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG 曲线

8. 裂纹测高： 利用端点衍射波自动测量、计算裂纹高度。

9. 门内展宽： 放大回波细节，便于回波分析

10.动态记录： 检测实时动态记录波形，存储、回放

11.波形冻结： 冻结屏幕上显示的波形，便于缺陷分析

12.板厚输入： 输入工件厚度，二次波三次波及多次波探的缺陷仪器显示缺陷实际深度

13.焊缝图示： 显示焊缝坡口形式和声束走向，直观显示缺陷位置

14.内置标准： 可自由设置各行业探伤工艺标准

15.回波编码： 输入工件厚度，仪器根据一次波、二次波及多次波的区域能生成不同的背

景色彩

16. B 型扫描： 实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。

■ 发射脉冲：

1.脉冲幅度：  低(300伏)、中(500伏)、高(700伏)分级选择，适用探头范围广

2.脉冲宽度：  在(0.1～0.5)μs 范围内连续调节，以匹配不同频率的探头

3.探头阻尼：  100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

4.工作方式：  直探头、斜探头、双晶探头、穿透探伤

■ 闸门报警：  门位、门宽、门高任意可调；B 闸门可选择设置进波报警或失波报警；闸

门内蜂鸣声和LED 灯(吵噪环境中LED 灯报警非常有效)报警及关闭

■ 数据存储：  100 组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设

置各行业探伤标准；可存储1000 幅探伤回波信号及参数，实现存储、读出及通过USB接口传输

■ 实时时钟：  实时探伤日期、时间的跟踪记录，并记录存储

■ 通讯接口：  USB2.0 高速通讯传输接口

■ 电池模块：  高容量锂电池模块，在线充电和脱机充电两种充电方式，方便探伤人员使用
