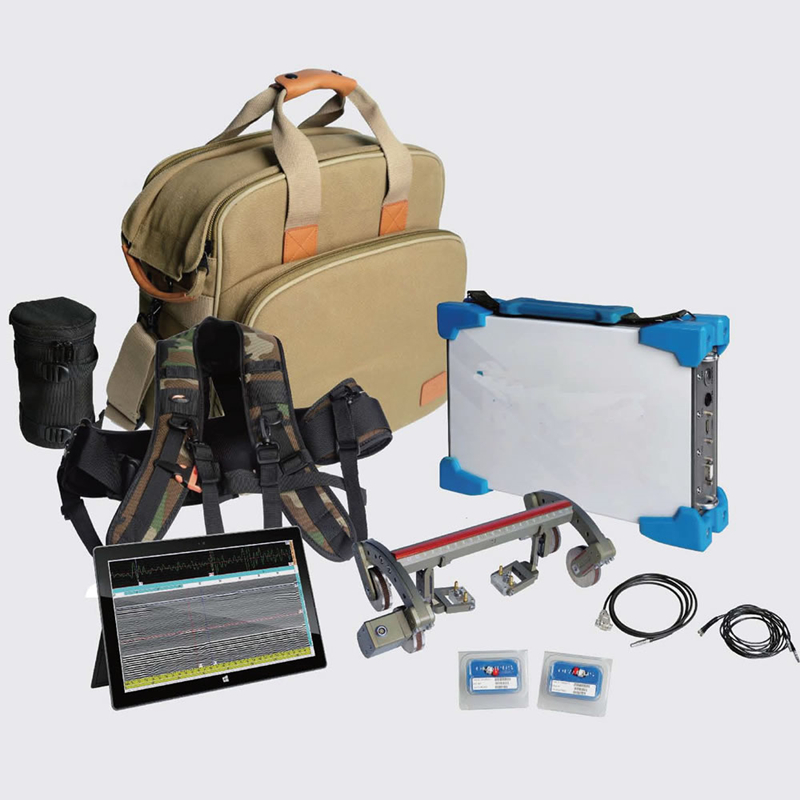

UL300 TOFD超声波探伤仪

TOFD设备



产品特点


◆自由拷贝通道及A扫波形:通道及A扫波形可在“探伤仪与探伤仪之间”、“探伤仪与计算机之间”自由拷贝

◆内置近场探伤曲线:检测深度3-20mm区域的气孔、砂眼、裂纹

◆内置远场探伤曲线(AVG):检测深度15-10000mm区域的气孔、砂眼、裂纹,直接显示缺陷深度值和大小值(Φ值)

◆探伤通道数量 :1500个

◆可存储A扫波形:30000个

◆真彩显示器:五种颜色可选、亮度可调

◆高性能锂电池,连续工作7-10小时

◆与计算机通讯,可自动生成探伤报告

◆实时显示SL、EL、GL、RL定量值


│自动化功能


◆自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;

◆自动显示缺陷回波位置(深度D↓、水平P →、距离S↘、波幅%、当量dB、孔径Φ值);

◆自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;

◆自动增益:自动将波形调至屏高的80%,大大提高了探伤效率;

◆自动录制探伤过程并可以进行动态回放;

◆自动Φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径Φ值;

◆自动DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;

◆自动计算回波参数。

│发射接收


◆硬件实时采样:160MHz,波形高度保真

◆闸门信号:单闸门、双闸门,峰值或边缘读数

◆增益调节:手动调节110dB(0.2dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节至屏高的80%


│探伤功能


◆曲线包络和波峰记忆:实时检索并记录缺陷最高波

◆Φ值计算:直探头锻件探伤时,自动计算并实时显示孔状缺陷Φ值

◆动态记录:实时动态录制波形,并可存储、回放

◆缺陷定位:实时显示水平值L、深度值H、声程值S

◆缺陷定量:实时显示SL、EL、GL、RL定量值

◆缺陷定性:通过波形,人工经验判断

◆曲面修正:曲面工件探伤,修正曲率换算

◆B型扫描:实时扫查,描述缺陷横切面


│报警方式


◆闸门报警:进波报警、失波报警

◆DAC报警:自由设置SL、EL、GL、RL报警



│数据存储


◆500个探伤通道,存储预先调校好各类探头与仪器的组合参数,自由输入任意行业探伤标准,方便存储、调用、与计算机通讯

◆内存500幅A扫波形



│时钟记录


◆实时探伤日期、时间的跟踪记录,并存储



│控制接口


◆高速USB接口与计算机通讯



│技术指标


探测范围 0~10000mm(钢纵波),连续可调,最小步进值 0.1mm

垂直线性误差 ≤2.5%

水平线性误差 ≤0.1%

灵敏度余量 >65dB (200Φ2平底孔)

动态范围 ≥36dB

分辨力 >40dB

电噪声电平 <8%

频带 0.2 MHz~20MHz

采样频率 基于硬件的实时采样频率,160MHz

增益 0.0 dB ~ 110.0dB

步进值(dB) 0.1、0.5、1.0、2.0、6.0、12.0、24.0,0.0dB档可锁定增益调节功能

脉冲重复频率 20Hz ~ 1000Hz,自动调节

材料声速 100 m/s~20000m/s,连续可调,内置33个常用的材料声速值

脉冲发生器 可变脉冲发生器

探头延时 0μs ~ 100μs

环境温度 -10℃~ 70℃

相对湿度 (20~95)% RH

外型尺寸 150mm×230mm×45mm

重量 1.0kg(含电池)
