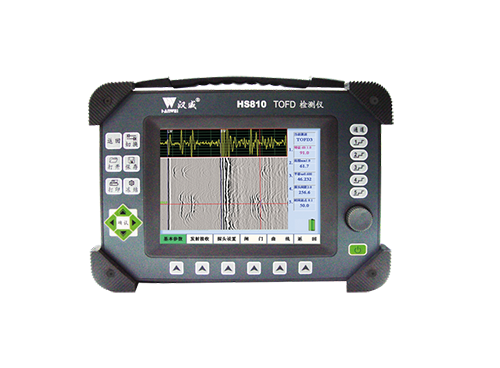

HS810 便携式TOFD超声波检测仪

TOFD设备



HS810型多通道TOFD超声波检测仪是目前资格取证的主用仪器(特种行业TOFDⅡ级人员资质培训考核样板机),仪器满足NB/T 47013、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN 14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求,兼容欧盟EN12668-1:2010标准,能够一次性扫查全覆盖200mm厚度焊缝(可扩展到400mm),具备缺陷测长功能的合成孔径聚焦(SAFT)技术(NB/T 47013.10-2015推荐使用),具有长续航时间、高检测效率、人性化的操作界面,仪器经过多次升级现场实用性更好,可实现现场远程控制及自动扫查。该仪器检测仪一次性通过中国特种设备检测研究院的检测并获得B级证书。我公司提供满足企业特殊要求的软件定制服务。提供满足现场特殊检测要求的手动、 自动扫查器及硬件配置定制服务。


A 特优点

→ 全中文菜单友好界面,键盘式操作模式,方便快捷;

→ 超高亮彩色液晶显示,可根据不同现场环境改变;

→ 超声衍射波成像检测,解决传统放射检测的扫查

    厚度及检测效率局限性,节约探伤成本;

→ 集A扫、B扫成像、TOFD成像、导波成像等多能一体;

→ 独有合成孔径聚焦(SAFT)技术,领潮行业,有效提高缺陷测量精度;

→ 波形相位稳定,信噪比高,缺陷识别更清晰;

→ 内置现场检测工艺模型,自动生成检测工艺;

→ 便携扫查器及自动扫查装置代替手工扫查,满足各种工件检测要求;

→ 多通道TOFD检测实现大厚壁焊缝一次性全面覆盖;

→ 超大机内存储空间及便捷的文件网络传输功能;

→ 高分子复合材料机身,有效防震、抗跌落;

→ 集成数据电缆,装卸方便,信号传输损耗小;

→ 高性能安保锂电,模块插接,一机两电,超长续航。

→采用欧盟鉴定标准EN12668-1:2010;提供中英文欧标鉴定报告各一份

B探伤功能

扫查方式:对焊缝进行全面非平行、平行扫查

缺陷定位:分析软件直接读出缺陷位置、深度、自身高度

缺陷显示:直观显示缺陷在工件中的位置及上下端点

A型扫描:射频显示提高仪器对材料中缺陷模式的评价能力

B扫成像:实时显示缺陷截面形状

TOFD扫成像:实时显示缺陷的灰度扫查图,直观显示缺陷并对缺陷质量进行评价

C 扫描范围

多路TOFD检测和PE检测全面覆盖200mm厚度以内的分区扫查,可扩展至400mm厚度。

D 数据分析

直通波去除:近表面缺陷专用处理工具,提高近表缺陷分析精度

横竖调整:满足不同现场操作习惯

SAFT:国际公认有效提高缺陷测量精度的功能

E数据存储与输出

→预先调校好各类探头与仪器的组合参数,方便存储、调出、离线分析、

   复验、打印、通讯传输。

→超大内存容量,单次扫查最多可记录40米。

→扫查图像、文件可根据使用要求自动保存、自动编名。

→支持双USB拷贝、网络传输、外接显示器等。
