Detection of consulting

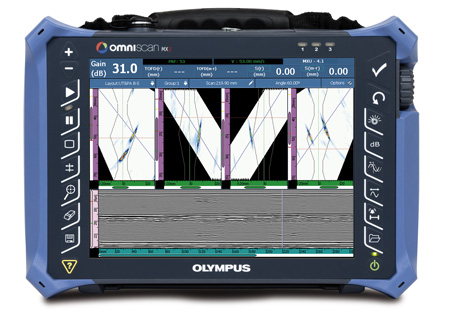

TOFD MX2

TOFD设备

产品介绍

十多年来,Olympus一直是研发模块化NDT检测平台的企业,其生产的OmniScan MX是成功的便携式、模块化相控阵检测仪器,世界各地正在使用的OmniScan MX仪器已有成千上万台。

现在,Olympus推出了一款使用TOFD技术的新型相控阵模块,一款新型UT模块,以及新软件程序(NDT SetupBuilder和新版OmniPC),这些新型模块与新推出的软件程序拓展了业已极为成功的OmniScan MX2平台的性能,提高了无损探伤工作流程的效率。



OmniScan MX2这款第二代仪器,不仅可以与10多种相控阵和超声模块相兼容,而且还提高了检测效率:其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了高级AUT的高水平应用。为NDT专家研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测。

OmniScan MX2这款便携式、模块化的仪器不仅具有高采集速率,而且新添了多种强大的软件功能,因此可以更为有效地进行手动和自动检测。

更快更好!

使用OmniScan MX2仪器,您的工作会更给力!OmniScan MX2仪器直观性极强的分步向导,可简化和加速设置过程,因此用户可快速开始进行检测。这款MX2仪器配有更宽大明亮的10.4英寸(26.4 cm)屏幕,具有新式、独特、直观的触摸屏功能,其符合工业标准的相控阵用户界面的反应速度以及传输数据的速度比以往更快,因此,用户可以更迅速地开始进行下一个检测。



作为相控阵技术行业的领军企业,Olympus刚刚推出了一个与MX2仪器相兼容的新模块系列。

PA2

以创新型PA2模块为代表的新相控阵模块系列在很多方面提高了性能,如:

迄今为止最好的相控阵和TOFD信号质量

✧  信噪比更好

✧  脉冲发生器更强大

✧  64度纯灰色调

提高了多组性能

✧  同时使用PA和UT通道的能力

一般硬件指标的完善

✧  可在更高的温度下工作(高达45°C)

✧  带有快速闭锁系统的新型OmniScan探头连接器

✧  设计符合IP66环境评级

✧  电池工作时间更长

UT2

新型UT2常规超声模块具有与PA2模块的UT通道相同的技术性能,但是其UT通道是PA2模块UT通道的2倍。

性能指标

OmniScan MX2软件的兼容性

模块

OmniScan机载采集

使用TomoView控制的OmniScan

备有分析软件

UTMXU 4.1R9带OSTV PA1 3.0R8的TomoView 2.10R14OmniPC 4.1R9
TomoView 2.10R14
PAMXU 4.1R9带OSTV PA1 3.0R8的TomoView 2.10R14OmniPC 4.1R9
TomoView 2.10R14
UT2MXU 4.1R9TomoView: TBDOmniPC 4.1R9
TomoView 2.10R14
PA2MXU 4.1R9TomoView 2.10R14 with OSTV PA2 1.0R2OmniPC 4.1R9
TomoView 2.10R14

OmniScan MX2主机的技术规格

一般规格
外型尺寸
(宽 x 高 x 厚)
325 mm x 235 mm x 130 mm
(12.8 in. x 9.3 in. x 5.1 in.)
重量3.2公斤,不含模块,带一节电池。
数据存储
存储设备SDHC卡,大多数标准USB存储装置,或快速以太网
数据文件容量300 MB
I/O端口
USB端口3个
音频报警
视频输出视频输出(SVGA)
以太网10/100 Mbps
输入/输出线缆
编码器双轴编码器线(正交、向上、向下或时钟/方向)
数字输入4个数字TTL输入,5 V
数字输出4个数字TTL输出,5 V,15 mA
采集开启/关闭装置远程采集启动TTL,5 V
电源输出线5 V,500 mA电源输出线(带短路保护)
报警3 TTL,5 V,15 mA
模拟输出2个模拟输出(12比特),±5 V,10 kΩ
步速输入5 V TTL步速输入
显示
显示屏尺寸26.4 cm(10.4英寸) (对角线)
分辨率800 x 600像素
亮度700 cd/m2
颜色数量1千6百万
类型薄膜晶体管液晶显示屏(TFT LCD)
电源
电池类型智能锂离子电池
电池数量1节或2节电池(电池舱内可容纳两个热插拔电池)
电池供电时间使用两节电池,最少7小时
环境指标
工作温度范围-10 °C~45 °C
(14 ºF~113 ºF)
存储温度范围-20 °C~60 °C(-4 ºF~140 ºF),带电池
-20 °C~70 °C,不带电池
相对湿度45 °C无冷凝条件下,最大相对湿度为70 %。
侵入保护评级设计符合IP66评级
防撞击评级通过MIL-STD-810G 516.6的坠落测试
MX2模块的兼容性
MXU 4.1R8及更新版本OMNI-M2-PA32128PR
MXU 4.0及更新版本OMNI-M2-PA1664
OMNI-M2-PA16128
OMNI-M2-PA32128
OMNI-M2-UT-2CH
MXU 3.1和MXU 4.1R9及更新版本OMNI-M-UT-8CH
MXU的所有版本OMNI-M-PA1664
OMNI-M-PA16128
OMNI-M-PA32128
OMNI-M-PA32128PR
OMNI-M-PA3232 (200 V)
MXU-M 3.1及更早版本OMNI-M-PA1664M

OmniScan MX2达到或超过了ASME、AWS、API和EN规范中明确规定的对仪器和软件的最低要求。

相控阵模块的技术规格(适用于OMNI-M2型模块)

一般规格
外型尺寸
(宽 x 高 x 厚)
226 mm x 183 mm x 40 mm
(8.9 in. x 7.2 in. x 1.6 in.)
重量1.6 kg(3.5 lb)
接口1个相控阵接口: Olympus PA接口
2个UT接口: LEMO 00
聚焦法则数量256个
探头识别自动探头识别
脉冲发生器/接收器
孔径32个晶片*
晶片数量128个晶片*
脉冲发生器PA通道UT通道
电压40 V、80 V、115 V95 V、175 V、340 V
脉冲宽度30 ns~500 ns可调,分辨率为2.5 ns。30 ns ~ 1000 ns范围内可调, 分辨率为2.5 ns。
脉冲形状负方波负方波
输出阻抗< 25 Ω< 30 Ω
接收器PA通道UT通道
增益0 dB~80 dB,最大输入信号为550 mVp-p(满屏高)0 dB~120 dB,最大输入信号为34.5 Vp-p(满屏高)
输入阻抗65 Ω脉冲回波模式:60 Ω
脉冲发送接收模式:50 Ω
系统带宽0.6 MHz~18 MHz(–3 dB)0.25 MHz~28 MHz(–3 dB)
声束形成
扫查类型扇形和线性
组数量最多8个
数据采集
数字化频率100 MHz
最大脉冲速率高达10 kHz(C扫描)
数据处理PA通道UT通道
数据点数最多8192个
实时平均2, 4, 8, 162, 4, 8, 16, 32, 64
检波射频、全波、正半波和负半波
滤波3个低通、3个带通、5个高通滤波器3个低通、6个带通、3个高通滤波器(TOFD配置下为8个低通滤波器)
视频滤波平滑(根据探头频率范围调节)
数据显示
A扫描刷新率实时: 60 Hz
数据同步
根据内部时钟1 Hz~10 kHz
根据编码器双轴: 1步~65536步
可编程的时间校正增益(TCG)
点数32个: 每个聚焦法则有一条TCG曲线。
报警
报警数量3个
条件闸门的任意逻辑组合
模拟输出2
