TKY管节点焊缝的超声检测分析
浏览量:271次发布时间:2024年09月06日

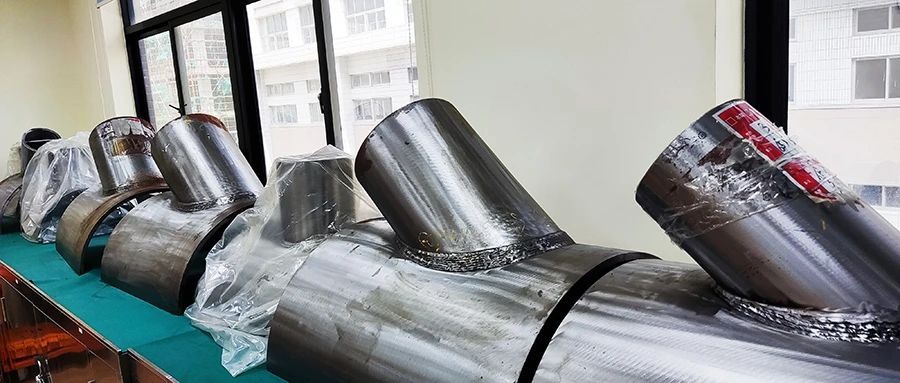

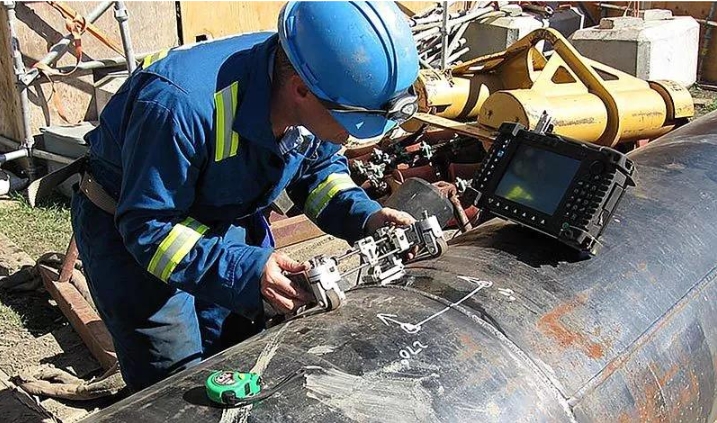

前言 TKY管节点焊缝是工程中常见的焊接连接形式,质量直接影响着管道系统的安全运行。超声检测作为一种非破坏性的检测方法,在管道焊缝质量控制中起着至关重要的作用。 本文将对TKY管节点焊缝的超声检测进行分析,并结合实例进行详细讨论。 一、TKY管节点焊缝的超声检测原理 超声检测是利用超声波在材料中传播时产生的声波反射和透射现象,通过检测声波信号的变化来判断焊缝质量的一种方法。 对于TKY管节点焊缝来说,超声检测可以有效地检测焊缝是否存在缺陷、杂物、气孔等问题,保证焊缝的质量。 超声波在检测管道焊缝时通常采用脉冲回波法,即通过超声探头向焊缝发射超声波脉冲,当超声波遇到焊缝等缺陷时会产生回波信号。 通过检测回波信号的强度、时间延迟和形状等信息,可以判断焊缝的质量状况。 二、TKY管节点焊缝的超声检测方 1、超声探头的选择:对于TKY管节点焊缝的超声检测,通常采用斜入射探头进行检测。于焊缝的形状和位置的特殊性,斜入射探头可以有效地穿透焊缝并检测焊缝内部的缺陷情况。 2、超声检测参数的设定:在进行TKY管节点焊缝的超声检测时,需要合理设置超声检测参数,包括超声波频率、脉冲宽度、增益等。这些参数的设置直接影响着检测结果的准确性和可靠性。 3、扫描方式的选择:超声检测可以采用单通道扫描或多通道扫描的方式进行。对于TKY管节点焊缝的超声检测,通常采用多通道扫描的方式,能够同时检测多个超声信号,提高检测效率。 4、数据处理和分析:进行超声检测后,需要对采集到的数据进行处理和分析。通过对回波信号的幅度、形状等信息进行分析,可以判断焊缝内部是否存在缺陷,并对焊缝的质量进行评估。 三、TKY管节点焊缝超声检测实例分析 以一处TKY管节点焊缝为例,进行超声检测的实例分析。 经过超声检测,发现焊缝内部存在两处气孔和一处夹杂物,对焊接质量产生了不良影响。 通过进一步分析超声检测数据,发现孔位于焊缝的底部,大小约为3mm;夹杂物位于焊缝中部,大小约为5mm。 根据气孔和夹杂物的位置和大小等信息,可以推断这些缺陷是焊接过程中产生的,并会降低焊缝的承载能力。 针对这些缺陷,及时采取补救措施,修复焊缝缺陷,保证焊缝的质量。 同时,对于后续的焊接工作,需要加强焊接人员的培训和监督,提高焊接质量。 综上所述,TKY管节点焊缝的超声检测对于管道系统的安全运行至关重要。 通过合理选择超声探头、设置检测参数、选择扫描方式,以及对检测数据进行分析,可以有效地评估焊缝质量,确保管道系的安全运行。 同时,及时发现和修复焊缝缺陷,提高焊接质量,也是保障管道系统安全运行的关键。 1.本文内容仅做行业分享,版权出处归原作者所有 2.本文来源:网络(百度搜索)
