非线性超声检测系统检测分辨力和灵敏度的确定方法

浏览量：184次发布时间：2024年04月24日 A+A A- A+A A-

特种设备中的金属构件的服役环境往往极为复杂，可能出现的损伤形式包括塑性损伤、疲劳损伤、蠕变损伤等。金属

构件的损伤过程通常会经历初期的微损伤到微裂纹，再由微裂纹进一步扩展形成宏观开裂。一般认为，微损伤和微裂

纹时期属于金属材料寿命周期的早期阶段，而目前包括超声、射线、磁粉、渗透和声发射检测等在内的传统方法均只

能实现对晚期阶段的宏观开裂的检出。因此，寻求一种针对材料寿命周期早期阶段的检测方式显得极为重要。

针对上述问题，非线性超声检测技术在众多无损检测方法中脱颖而出。根据非线性的来源不同，可分为经典非线性效

应和接触非线性效应，其中微损伤阶段对应经典非线性效应；微裂纹阶段对应接触非线性效应。经典非线性效应来自

材料本身，是材料介质的固有属性，一般认为与晶格的非简谐性有关，并且会随着损伤的累积逐渐增强。现有理论认

为接触非线性效应的来源可看作超声波在穿过界面处时产生的“呼吸效应”，当超声波传播到界面处时，超声波的压

缩相和拉伸相导致裂纹界面出现周期性开合现象，产生了接触非线性效应。

按照具体检测方法，非线性超声检测技术又可分为二次谐波检测技术、非线性混频检测技术以及基于相控阵的非线性

超声成像技术等。由于二次谐波法在实际检测中最易实现，故其应用最为广泛。

实际检测环节中，非线性超声技术应用面临的最大技术困难是检测结果的可重复性差。而检测分辨力及检测灵敏度亦

为影响检测结果重复性的两个关键要素。这两个指标受测量仪器选择、部件连接方式、耦合剂种类、信号处理方法选

择等因素影响。

在传统线性超声框架内，测量系统的检测分辨力是指检测系统能够分辨一定大小的两个相邻缺陷的能力，主要受超声

波的脉冲宽度影响。检测灵敏度是指整个检测系统发现最小缺陷的能力，主要由超声波的频率决定。同时，在一系列

标准中明确了二者的测定方法。

而在非线性超声领域，尚无明确的关于检测灵敏度及检测分辨力的定义，目前的研究者们只是通过一定的工装设计、

试验系统设计、信号处理等方法来提高其检测能力。同时，从二次谐波检测技术的实现方法中可以看出，该技术存在

如下的弊端：由于系统电路、耦合剂等的影响，接收信号中会或多或少的包含非损伤带来的非线性效应，即系统非线

性效应，其表现形式同样为二次谐波，故系统非线性效应难以彻底排除。

基于此，文章设计了确定非线性超声检测系统检测分辨力和检测灵敏度的方法，并利用型号为RAM-5000 SNAP的非

线性超声测试设备和设计的试件，通过试验方式验证试验参数、仪器部件连接方式和数据处理方法对检测分辨力和检

测灵敏度的影响，同时找到了去除系统非线性效应影响的方法。

1 试验原理

二次谐波法中，将材料本身的非线性系数表示为：

则测量得到的相对非线性系数β′可记为材料非线性部分βm引入的以及系统非线性βs引入的函数之和的形式：

可以看出，在非线性超声检测方式、参数不变的情况下，即f(βs)、k不变，固定βm或X，相对非线性系数β′可与声波

传输距离X或材料非线性βm呈线性关系。

由于实际中很难加工出材料非线性βm呈线性变化的若干试件，故选用了加工不同试件厚度X的方式去构造线性系统。

即由检测试验系统、若干不同厚度试件组成一个线性系统：y=Kx+B（其中K>0，B>0，x≥0），其描述方式如下：

系统的检测分辨力

设x1、x2为两个不同试件的厚度，且x1<x2，则系统的检测分辨力大对应于不同非线性源的区分度大，该线性系统下

等同于x1、x2固定情况下的(Kx2+B)/(Kx1+B)值，推导可得到随着斜率截距之比(K/B)的增大检测分辨力提高，故可用

(K/B)表征检测分辨力。

系统的检测灵敏度

检测灵敏度为系统相同输入变化量引起的输出量变化，即Δx引起的Δy的改变，则在该线性系统情况下随着斜率K的增

大检测灵敏度增加，故可用K表征检测灵敏度。

系统非线性的确定

由相对非线性系数β′与声波的传播距离X的线性关系，可得该直线的截距即为系统非线性引起的相对非线性系数部分

（材料引入的部分为0），即为f(βs)。在实际检测中，将测得的相对非线性系数βm′减去该部分即可得到真实的只包含

材料引起的相对非线性系数。

2 非线性超声检测试验

01 试件制备

按照上述试验原理构想，设计了4个不同厚度的铝合金6061-T6长方体金属块，其实物如图1所示，试件横截面均为边

长为30 mm的正方形，厚度分别为20，25，30，35 mm。4个试件的上下表面均用铣刀铣平，保证表面条件相同。

如果没有系统非线性效应的影响，则应有各试件测得的相对非线性系数之比

β20′∶β25′∶β30′∶β35′ = 20∶25∶30∶35 = 1∶1.25∶1.5∶1.75。

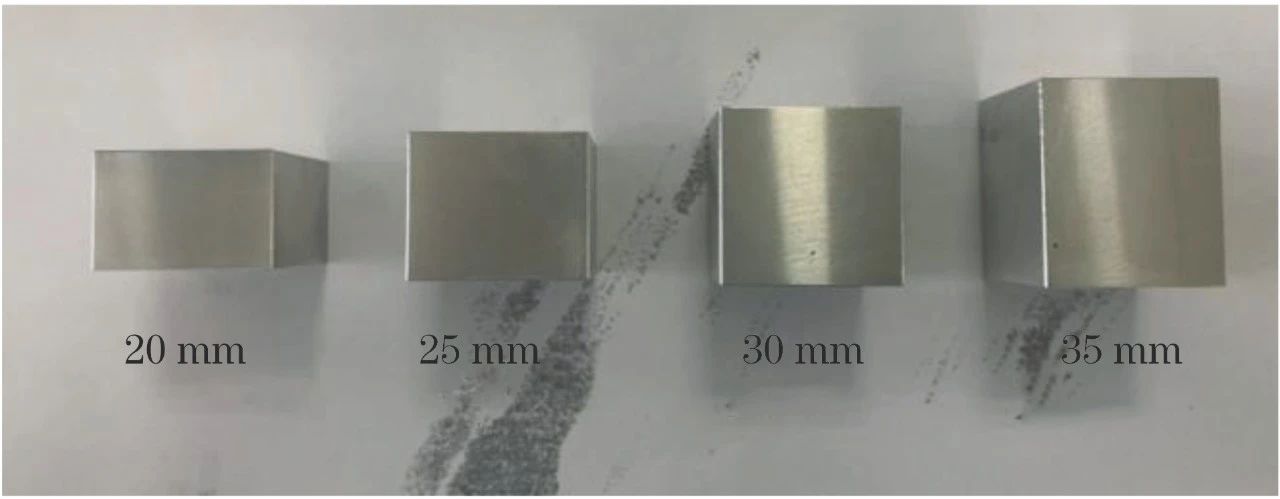

图1 不同厚度试件实物

02 检测试验

非线性超声试验系统整体布置方式如图2(a)所示，由RAM-5000 SNAP系统产生高能射频脉冲串，电信号经历终端匹配负载、衰减器以及低通滤波器后驱动标称中心频率为5 MHz的窄带发射压电换能器，并将电信号转化为声波信号传入试件。声波在试件传播过程中将与材料相互作用，在试件的另一端由标称中心频率为10 MHz的宽带接收压电换能器接收声信号并将其转化为电信号。

图2 非线性超声试验系统示意及发射、接收传感器的扫频结果

发射、接收传感器扫频结果如图2(b)、(c)所示，可以看出发射换能器峰值频率接近5 MHz，而接收换能器在5 MHz、

10 MHz都具有较好的响应，能够满足同时接收基波与二次谐波的能力。

之后电信号分两路输入到RAM系统的接收器1、2通道，其中一路未经滤波为基波时域信号，由于基波幅值相对较大，

这里采用了信号采样器以降低其幅值使之与接收器匹配；另一路通过带通滤波器（频率为10 MHz）进行滤波并被有效

放大，继而获得谐波信号。试验过程中同时采用Tektronix TDS 3054C示波器观察并记录两通道的时域信号。

设置了3组对比试验，以比较不同试验参数和不同仪器部件连接方式的检测分辨力和检测灵敏度。对比试验一中，声波

脉冲串长度固定为2.8 μs，改变声波的发射频率，其他参数不变。对比试验二中，在发射频率固定为5 MHz且其他参数

不变的情况下，分别以在发射换能器前加入低通滤波器与不加低通滤波器的方式完成非线性试验并进行测量。对比试

验三中，分别采用相敏检波和快速傅里叶变换的方式处理接收信号。

试验所用耦合剂为高纯度甘油，同时为了保证试验结果的稳定性，自行设计了夹具系统，通过具有相同位置开孔的上

下两块有机玻璃模具保证两换能器的共线，并且每次测量均采用相同质量的砝码置于有机玻璃上方，保证换能器与试

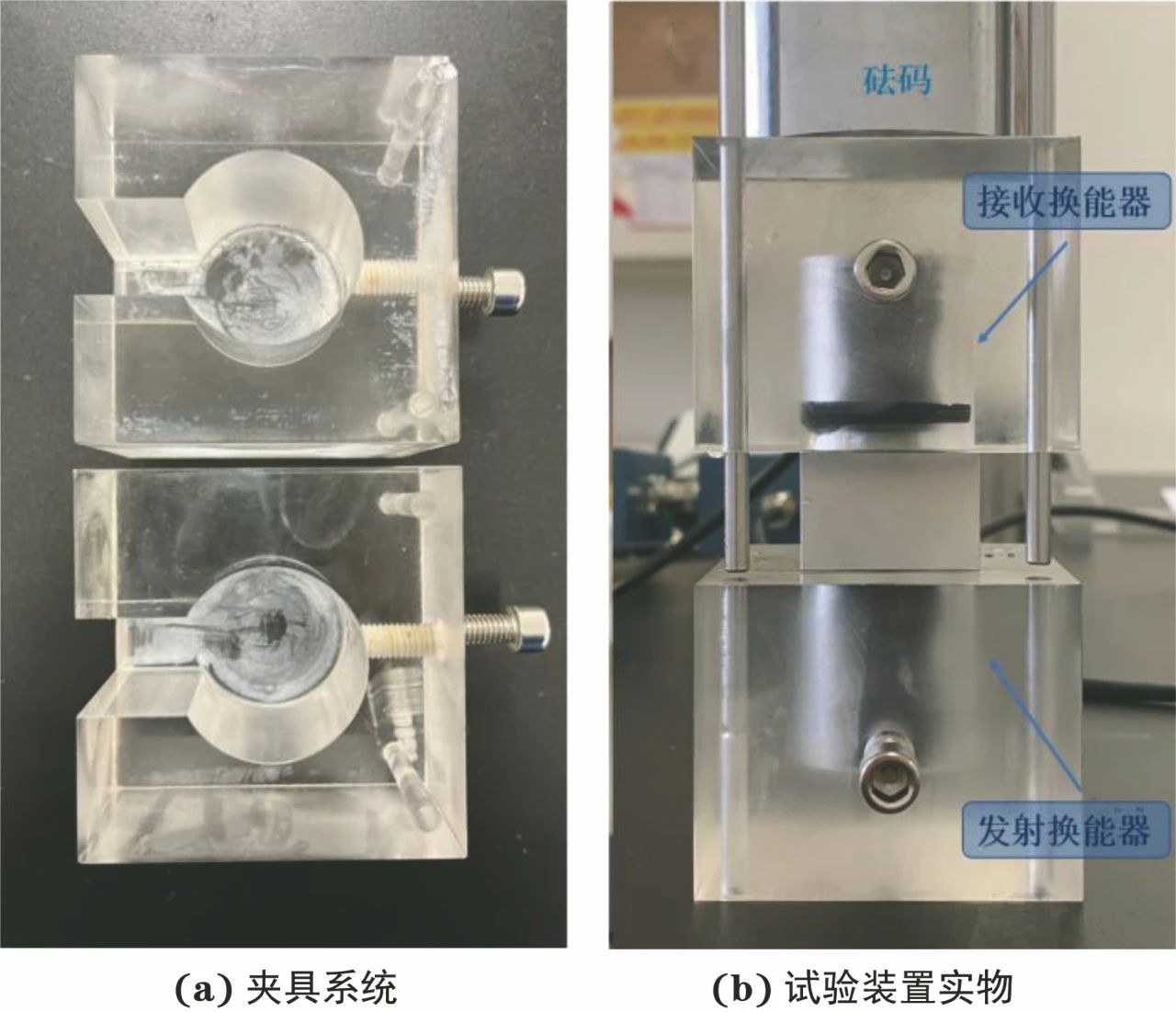

件间的接触压力一致，间接保障了每次测量中耦合条件的一致，夹具系统及试验装置实物如图3所示。

图3 夹具系统及试验装置实物

对比试验一

首先对不同频率下（3~7 MHz）的基波、二次谐波幅值进行测量，并计算相应的相对非线性系数，变化曲线如图4所示，其中黑色线为基波幅值随频率的分布，红色线为二次谐波幅值随频率的分布，蓝色线为计算出的不同频率下的相对非线性系数。

图4 基波、二次谐波幅值、相对非线性系数随频率的变化曲线

由图4可以看出，不同频率下相对非线性系数差异由系统总体决定，常规选择的5 MHz发射频率相较于最大情况只有一半左右，不同频率下系统所激发的非线性效应有所差异。

对4.5~6.0 MHz频域内进行细扫，采样时经256次平均及4次重复性试验,所得结果如图5所示。最终选定了最常见的5 MHz及非线性效应较强的5.6 MHz作为验证、衡量上述关于检测分辨力和检测灵敏度的声波发射频率。

图5 相对非线性系数随频率的变化曲线

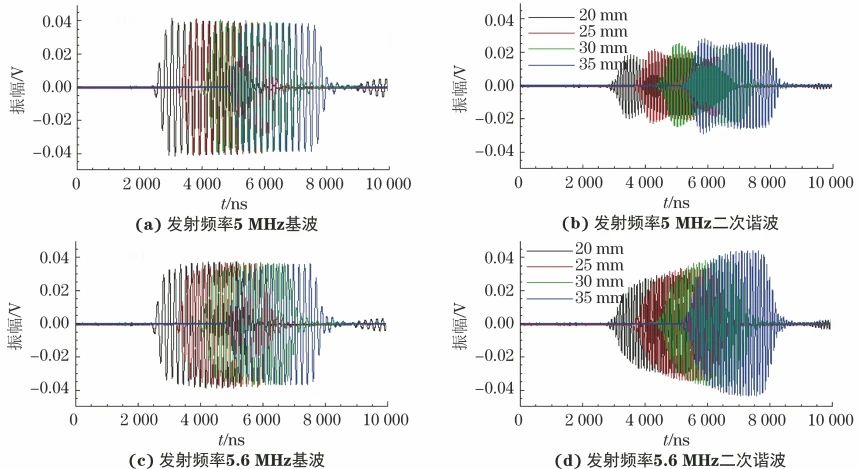

两种激励频率下，不同厚度试件的基波、二次谐波时域信号如图6所示，为了提高信号的信噪比，已利用示波器将接收时域信号平均了256次。在时域信号中可以看出，随着试件厚度的增加，即声波传播距离的增加，基波幅值近似保持不变，而二次谐波幅值逐渐放大，且5.6 MHz情况下的谐波幅值更大，非线性效应更强。

图6 两种激励频率下，不同厚度试件的基波、二次谐波接收时域信号

通过系统相敏检波功能，对上述时域信号进行频域分析，两种声波发射频率所得的不同试件频谱特征如图7所示，可见接收信号能量集中于发射频率的5，5.6 MHz以及二次谐波的10，11.2 MHz频率处。

图7 两种激励频率下，不同厚度试件的基波、二次谐波接收信号的频域特征

接下来验证所搭建非线性超声检测系统的测量稳定性，理论上非线性系数为材料的固有属性，故在改变输入电压的情况下，由接收信号的基波幅值A1与二次谐波幅值A2所组成的相对非线性系数不应改变，如图8所示，可以看出各试件在两种发射频率下的相对非线性系数均不随输入电压改变，证明了系统的稳定可靠。

图8 相对非线性系数随系统输出水平的变化曲线

对各个试件按照上述试验方式，进行4次重复性测试，每次测试过程都会完全移开探头并重新添加耦合剂。其中误差棒为4次试验结果的均方根值，可以看出试验的重复性良好。将两个发射频率下，相对非线性系数与试件厚度进行线性拟合，结果如图9所示。

图9 两个声波发射频率下相对非线性系数随试件厚度的变化曲线

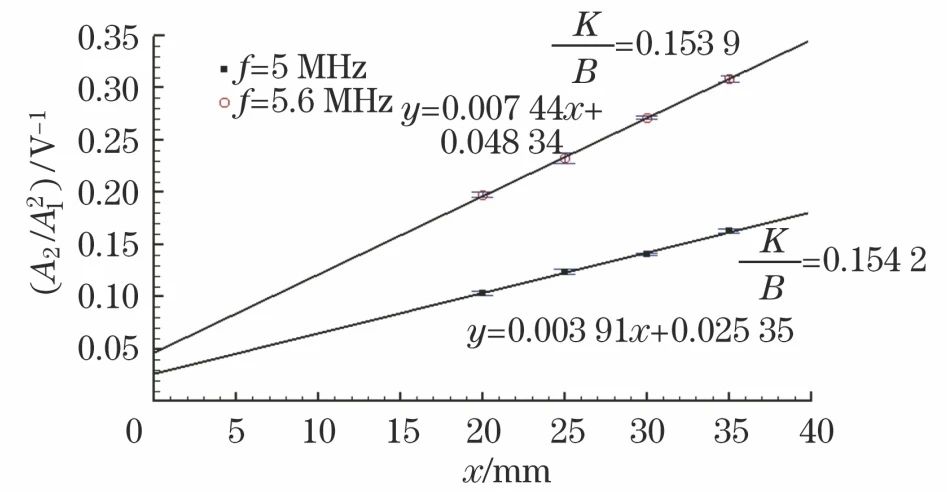

在声波发射频率为5 MHz时，斜率截距之比为0.1542，斜率为0.00391。声波发射频率为5.6 MHz时，斜率截距之比为0.1539，斜率为0.00744。可以看出，两种声波发射频率下的斜率截距之比接近，即检测分辨力接近，而5.6 MHz情况下的斜率更高，则说明其检测灵敏度更高，故声波发射频率为5.6 MHz的试验参数更优。

对比试验二

对比试验二中，最终得到的两种连接方式下，相对非线性系数与试件厚度的线性拟合关系如图10所示。

图10 两种连接方式下相对非线性系数随试件厚度的变化

分别计算出两种连接方式下斜率截距比为0.1542和0.1229，两种连接方式的斜率分别为0.00391和0.00414。可以看

出，相较于未加低通滤波器的连接方式，加入低通滤波器后系统的检测灵敏度大致相同，但检测分辨力明显提高，故

加入低通滤波器时检测效果更优。

对比试验三

通过快速傅里叶变换（FFT）方式处理图6中的时域信号，所得频域结果如图11所示，可以看出其能量分布与图7中利

用相敏检波得到的结果近似。

图11 FFT得到的发射频率5 MHz及5.6 MHz的接收信号频域特征

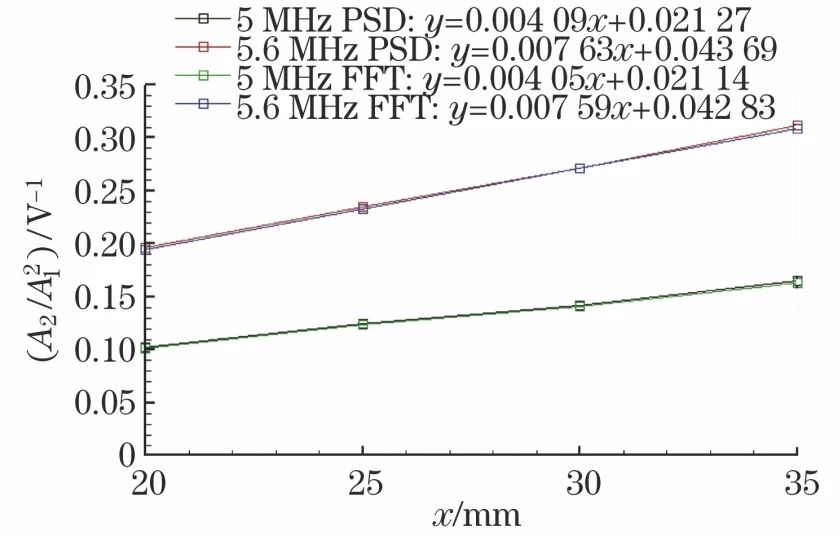

计算得到两个发射频率下各试件厚度的相对非线性系数如图12所示，同时与相敏检波（PSD）得到的结果进行对比，可见数据的处理方法对拟合结果影响不大。

图12 两种数据处理方法下相对非线性系数随试件厚度的变化对比曲线

3 分析与讨论

试验中试件厚度依次为20，25，30，35 mm，由于材料相同，表面状况相同，故其非线性系数之比理论上应为1∶1.25∶1.5∶1.75。由于系统非线性的干扰，实际测量值如表1所示，5，5.6 MHz声波发射频率下所得相对非线性系数之比分别为1∶1.197∶1.361∶1.575及1∶1.177∶1.372∶1.561。

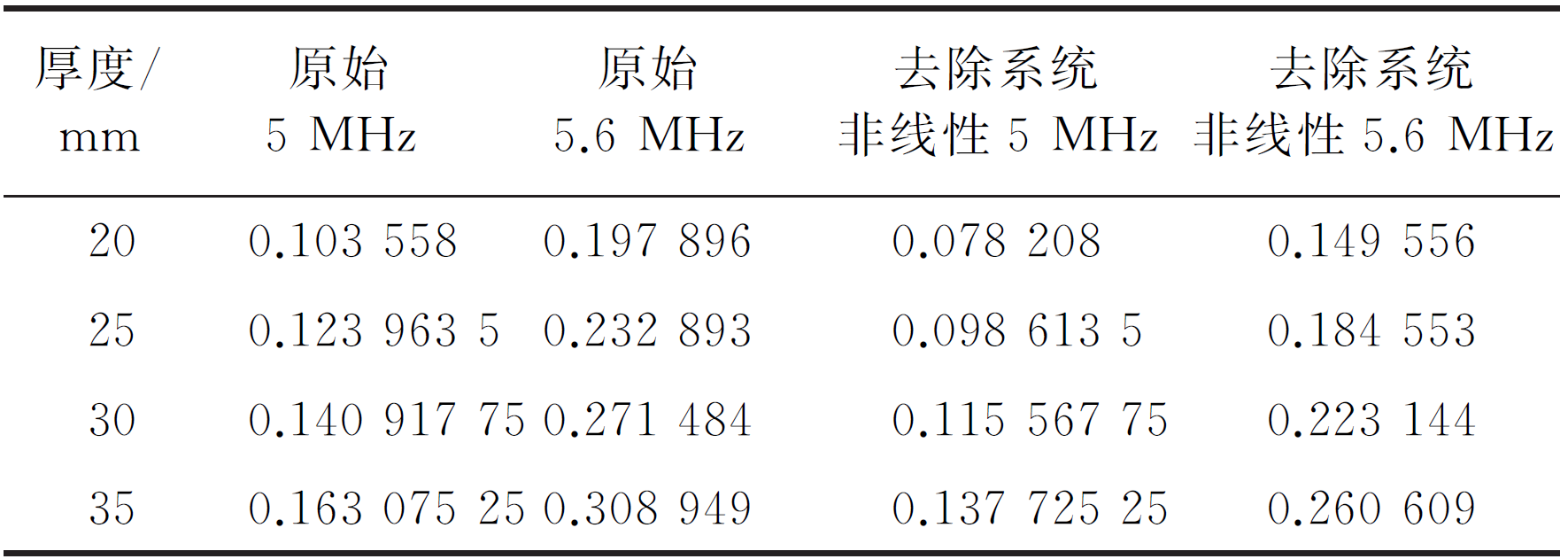

表1 相对非线性系数实际测量值
