各标准对管道应力分析的规定

浏览量:250次发布时间:2023年12月01日

GB50316

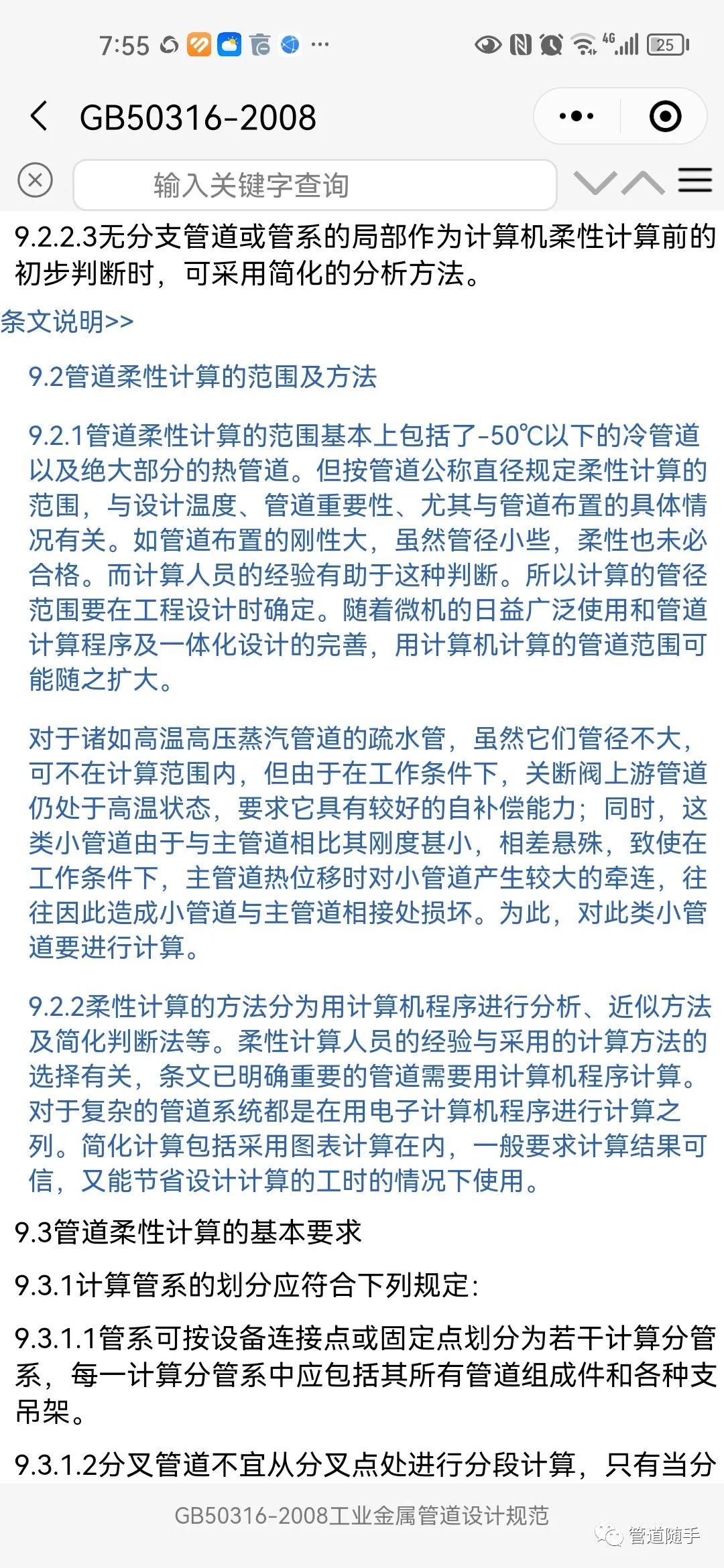

9.2.1柔性计算的范围应符合下列规定:

9.2.1.1管道的设计温度小于或等于-50℃或大于或等于100℃,均应为柔性计算的范围。

9.2.1.2对柔性计算的公称直径范围应按设计温度和管道布置的具体情况在工程设计时确定。

9.2.1.3第9.2.1.1款所述条件以外的,且符合下列条件之一的管道,应列入柔性计算的范围:

(1)受室外环境温度影响的无隔热层长距离的管道;

(2)管道端点附加位移量大,不能用经验判断其柔性的管道;

(3)小支管与大管连接,且大管有位移并会影响柔性的判断时,小管应与大管同时计算。

9.2.1.4具备下列条件之一的管道,可不做柔性分析:

(1)该管道与某一运行情况良好的管道完全相同;

(2)该管道与已经过柔性分析合格的管道相比较,几乎没有变化。


SH/T3041

宜采用计算机分析的管道:

1、操作温度>400℃成<-50℃的管道;

2、进出加热炉及蒸汽发生器的高温管道;

3、进出反应器的高温管道;

4、进出汽轮机的蒸汽管道;

5、进出离心压缩机、往复压缩机的工艺管道:

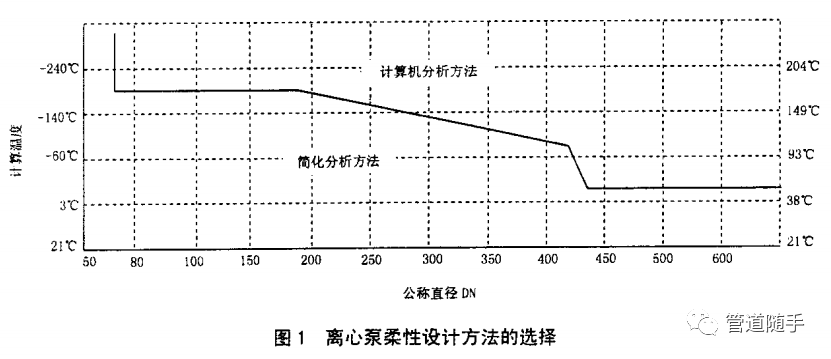

6、与离心泵连接的管道,可根据设计要求或按下图确定柔性设计方法


7、设备管口有特殊受力要求的其他管道:

8、利用简化分析方法后,表明需要进一步详细分析的管道。

下列管道可不进行柔性设计:

1、与运行良好的管道完全相同或基本相当的管道;

2.和已分析的管道比较,确认具有足够的柔性;

4、对具有同一尺寸、不多于两个固定点、无中间约束,且满足以下经验公式的非极度危害或非高度危害介质的管道:


上式不适用于下列管道:

1)在剧烈循环条件下运行,有疲劳危险的管道;

2)大直径薄壁管道(管件应力增强系数i≥5);

3)不在连接固定点方向的端点附加位移量占总位移量大部分的管道;

4)L/U>2.5的不等腿“U”形弯管,或近似直线的锯齿状管道。


GB/T20801

对需要进行详细应力分析管道的确定方法的规定

1、设备管口有特殊的载荷要求;

2、预期寿命内热循环次数超过7000次的管道;

3、管道设计温度≤-70℃或≥400℃。


下列管道可不进行柔性设计:

1、设计的管道系统与一成功运行的管道系统结构和布置一致:或在结构和布置上仅有很少或不影响管道系统柔性要

求的差异;

2、可以容易的判定,所设计的管道系统的柔性不低于已做过柔性分析的管道系统;

3、设计的管道系统中,管子尺寸相同、固定点不超过2个、不存在中间约束且满足以下公式


公式的不适用范围:

a.剧烈循环工况的管道;

b.含有1/U>2.5的不等腿U形弯管管道,或近似直线的锯齿状管道;

c.不在固定支承连接方向上的附加位移量在总位移量中占了大部分的管道。


ASME B31. 3

规定不需要进行正式柔性分析的管道为:

1、与运行良好的管道相同或没有重要变动的管道;

2、与分析过的管道相比较,能够容易的判断出具有足够的柔性的管道;

3、对具有同一尺寸、不多于两个固定点、无中间约束,且满足以下经验公式的管道:

Do·Y/(L-U)^2≤208.3

公式的不适用范围:

a.剧烈循环条件下运行的管道(厕烈循环指管道的应力变化范围超过0.8倍许用应力变化范围且运行寿命期间等效循环

次数超过7000次);

b.L/U>2.5的不等腿U形弯管管道,或近似直线的锯齿状管道;

c.大直径薄壁管道(管件处最大应力增强系数stress intensification factor  SIF≥5);

d.与端点连线不在同一方向的管道附加位移量占总位移量大部分的管道。

凡不满足以上条件1~3的管道,均应采用简化的近似方法或详细分析方法对管道进行分析。
