一、试块介绍

GB15822.2-2005/ISO9934-2标准中所提出的使用2#试块测试磁悬液性能。

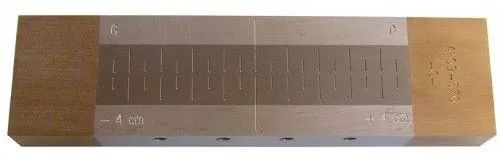

（图1 试块实物[reference block 2#]）

2#试块属于外部没有磁场感应的独立单元，其包含了两个永久磁铁以及两个钢棒，具体如图中所述。

而钢棒之间应该保持0.015mm的间隙，并且将刻度+4代表+100A/m,-4代表-100A/m作为校准的要求。

二、原理

2#试块有经过精磨的两块钢板，两接触面便形成了人造裂纹。

在端部，有永久磁铁，并且还有铜皮的存在。

这两个磁铁磁场在经过人造裂纹的过程中，就会有漏磁场的出现，而随着与磁铁之间间距的增大，漏磁场的强度会逐渐降低。

如此，通过指示长度的变化，就可以将灵敏度变化反映出来。

通过不同磁悬液指示长度或者是相同试块的比较，就可以对灵敏度的变化进行检查；

同时，通过对指示长度进行监督，就可以有效的控制因为使用而导致指示靈敏度降低的问题出现。

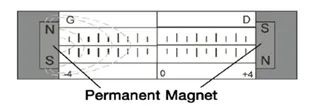

（图2 原理）

三、使用方法及注意事项

（一）用途

利用2#标准试块，就可以对磁悬液的指示灵敏度进行检验和监督。在工艺之中，可以直接对磁粉检测介质的性能加以确定，同时也可以用于对现场使用制定检测剂的性能进行控制，同时也可以测试在使用几个小时时候的具体情况。

（二）使用步骤

针对已经完成混合的磁悬液，可以进行浸润或者是直接喷涂数秒钟，将原本多余的磁悬液取出。

之后对人造裂纹进行观察，在具体操作之中需要按照磁粉的实际类型来对观察的条件加以选择，然后从毫米刻度尺上进行读数，之后获取裂纹左右的具体长度，并对其和进行记录。

从两端开始，指示逐渐朝着中心递减。利用读数的实际长度，可以对磁悬液性能加以评价。

长度越大，表示其性能越佳。而评定的依据则落实在左右指示读数积累长度上。

（三）注意事项

①2#试块只能用于测量相对性，无法成为绝对的评价，其代表的是磁悬液使用之后的性能比较。

②试块不同，其读数也会有所差异。所以，指示长度只对使用之后的试块有效，对于其余测试试块不具有传递性。

③对于指示读数，应该保证在相同的检测条件下进入，如紫外光强度、白光照度、观察距离等。

四、操作、清洁及保养

在使用过程中会污染测试试块的显示，可能是因为强磁场、污染物以及机械等方面影响所造成的。

为了让结果更加可靠，需要注意：

（1）保证试块之中没有残留磁悬液，也没有任何的油脂、油等。所以，每一次使用之后，都需要做好试块的清理。

（2）防范试块被外部强磁场影响。

（3）防范试块出现机械化的损伤。

五、优点

通过这一试块来测量与监控磁悬液的性能，不仅方便，读数直观，同时其误差很小，远远优于传统的梨形沉淀管，可以在现场的探伤之中使用。

六、推荐读数

对于配制出来的普通磁粉磁悬液，其两侧读数之和不得低于45mm。而针对荧光磁粉磁悬液，其两侧读数之和不得低于50mm。
