工业CT(计算机层析成像)技术是20世纪70年代在医用CT基础上发展起来的先进无损检测技术，从20世纪90年代开始在我国取得应用。工业CT检测不受试件材料种类、形状结构及表面状况等限制，可以获得与试件几何结构、材料组分及密度特性相对应的二维或三维图像，已广泛应用于航天、航空、兵器、汽车制造、石油、电子、机械、新能源、考古等领域。1999年以来，国内制定了多项工业CT检测国家标准、军用标准及行业标准。

近年来，随着工业CT技术及CNAS(中国合格评定国家认可委员会)实验室认可工作的开展，申请工业CT检测能力认证的实验室日趋增多，这对工业CT技术能力的评审和确认提出了新要求。由于现有标准CNAS-CL01-A006:2018《检测和校准实验室能力在无损检测领域的应用说明》没有针对工业CT等新技术制定相应的评审规定，且国外没有现成的经验可以借鉴，所以在实际评审中存在评审过程针对性不强、技术能力确认结果有偏差、评审尺度掌握不一致等问题。

因此，急需对工业CT检测技术能力认可的关键环节进行研究，提出工业CT检测技术实验室认可的政策和建议，提高认可工作的科学性和有效性。

1 工业CT实验室认可的基本情况

据粗略估计，目前国内拥有工业CT检测设备的单位超过400家，在役的各类工业CT检测设备总数在600台以上。

目前与工业CT检测相关的标准有40多项，包括国际标准(ISO)4项，美国材料试验协会标准(ASTM)8项，国家标准(GB)20项，国家军用标准(GJB)3项，行业标准(HB、QJ、WJ等)12项。标准的类型有技术导则、检测方法、设备性能测试方法等。

目前国内只有11家实验室通过了CNAS工业CT技术能力认可。申请依据标准GJB 5312-2004《工业射线层析成像(CT)检测》进行认可的实验室最多，共有9家；其次是GB/T 29070-2012《无损检测 工业计算机层析成像(CT)检测 通用要求》，共有3家。其他如ASTM E1570-19《扇形束计算机层析成像(CT)检查的标准规程》、GJB 5311-2004《工业CT系统性能测试方法》、HB 20118-2012《航空发动机用电子束焊接接头工业射线层析成像(CT)检测方法》等标准也有个别实验室通过了认可。

目前在用标准CNAS-AL06:2015《实验室认可领域分类》的第11大类为无损检测，对工业CT技术没有专门分类。虽然CNAS在无损检测领域有不少专业的技术评审员，但熟悉工业CT技术的评审员所占比例较少，在评审员领域代码中也难以识别。

2 工业CT检测人员能力要求

1人员资格要求

按照标准CNAS-CL01:2018《检测和校准实验室能力认可准则》6.2.2节的要求，实验室应将影响实验室活动结果的各职能要求制定成文件，包括对教育、资格、培训、技术知识、技能和经验的要求。通常要求无损检测人员在经过资格认证后，才能从事与取得的资格级别相应的检测工作。

标准GB/T 9445-2015(ISO 9712:2012) 《无损检测人员资格鉴定与认证》没有覆盖工业CT技术。近年来，随着工业CT技术的应用，国际的工业CT检测标准对人员资格提出了要求，如标准ISO 15708-3:2017《无损检测 工业射线计算机层析成像检测 第3部分: 操作和解释》4.5.2节规定了CT图像分析应由有资格的人员来完成。

目前，ISO 9712-2012人员资格认证标准正在修订之中，据了解，标准ISO/CD 9712-2012草案已将射线检测分为胶片照相、计算机层析成像(CT)、数字射线成像(DR)及计算机X射线摄影(CR)等4个专业，标志着CT检测专业在不久的将来也将纳入人员资格认证范围。

我国工业CT检测国家标准、军用标准和行业标准都规定了工业CT检测人员需取得相关资格证书的要求，如标准GB/T 36232-2018《焊缝无损检测 电子束焊接接头工业计算机层析成像(CT)检测方法》、GJB 5312-2004等。

2人员资格认证情况

2002年11月，国防科工委发布了标准GJB 9712-2002《无损检测人员资格鉴定与认证》，首次把计算机层析成像检测纳入人员资格认证范围，并在宁波建立了培训基地。

标准GJB 9712A-2008《无损检测人员资格鉴定与认证》进一步完善了工业CT检测人员资格认证要求。

2003-2015年，国防无损检测鉴认委面向国防工业领域累计举办了13期工业CT培训班，颁发CT专业Ⅰ，Ⅱ，Ⅲ级证书超过400张。

2016年，政府机构改革和职能转变，国防无损检测鉴认委不再开展无损检测人员资格认证工作，为了满足工业CT无损检测人员培训和资格认证需要，2017年以来，航空、航天、军工等行业以及无损检测学会按照“统一培训，分别认证”的模式，在宁波联合举办了5期工业CT无损检测人员培训班，累计颁发Ⅰ，Ⅱ，Ⅲ级证书超过350张。

此外，重庆真测公司2008年以来也开展了工业CT专业Ⅰ，Ⅱ级人员培训工作，累计颁发中国机械工程学会无损检测分会证书170张左右。

在具体培训和认证时，各行业又有各自的特点，如航空、航天、中国机械工程学会无损检测分会将工业CT专业归为射线检测类，按照射线检测RT(CT)进行培训和认证；军工行业目前还是执行GJB 9712A-2008标准，工业CT单独认证；无损检测分会将工业CT技术门类分为铸件和焊缝等，航空、航天、军工等行业则无技术门类之分。

3 工业CT检测设备要求

1设备基本配置

工业CT检测设备主要由射线源、探测器系统、机械扫描系统、重建及可视化系统等组成。与医用CT不同，大多数工业CT都是根据用户需求进行定制化设计，设备之间的结构、配置、功能特性、技术指标、软件等都同。不同射线源和探测器可组成不同的检测系统，如单源单探(如微焦点射线源+线阵探测器)、双源单探(如常规射线源和加速器射线源+线阵探测器)、双源双探(微焦点射线源和常规射线源+线阵和面阵探测器)等。射线源-机械扫描系统-探测器系统的组合对工业CT系统性能起决定作用，它决定了工业CT检测试件范围及可能获得的信息质量；重建及可视化系统是工业CT系统重要组成部分，它决定了如何在短时间内重建出高质量的CT图像。

2设备性能指标

工业CT设备总体性能指标主要包括检测试件范围、检测时间、图像质量、缺陷检测能力等。检测试件范围指标包括试件材料、尺寸、重量等；检测时间指标包括扫描及重建时间；图像质量指标包括空间分辨率、密度分辨率、伪像等；缺陷检测能力是指发现气孔、裂纹等缺陷的能力。

工业CT设备总体性能指标是由各子系统的配置和性能指标所决定的，配置不同，功能特性及性能指标也不同。射线源的指标包括射线能量、射线强度、焦点尺寸、剂量稳定性等；探测器指标包括探元尺寸、通道数量、串扰等；数据采集传输系统的指标包括信噪比、稳定性、动态范围、采集速度、一致性等；机械系统指标包括试件范围(重量、尺寸等)、扫描方式(二代、三代或锥束)、扫描轴的定位精度、重复精度等；重建及可视化系统指标包括重建算法、CPU(中央处理器)运行速度、内存大小、图像处理功能等。另外，工业CT成像质量受射束硬化、散射、扫描及重建参数等多种因素影响，标定、校正和工艺参数选择等对最终的图像质量也有很大影响。

工业CT设备总体性能指标之间通常相互制约，如采用高能直线加速器CT，具有高的射线穿透能力，可以检测高密度及大尺寸试件，但由于其焦点尺寸通常较大，最终空间分辨率和缺陷检测能力相对较差。微纳焦点CT系统通常有很高的空间分辨率，可以发现小缺陷，但只能检测几毫米的小试样。

3设备校准及核查要求

CNAS-CL01:2018认可准则对设备校准及核查提出了一系列要求，如设备投入使用或重新投入使用前，实验室应验证其符合规定要求；用于测量的设备应能达到所需的测量准确度和(或)测量不确定度，以提供有效结果。

标准ASTM E1570-19和ISO 15708-4:2017 《无损检测-工业射线计算机层析成像检测 第四部分：验证》规定了用于工业CT检测的设备应经过验证，在国内外相关检测方法标准中，对工业CT设备的性能核查也提出了具体要求。

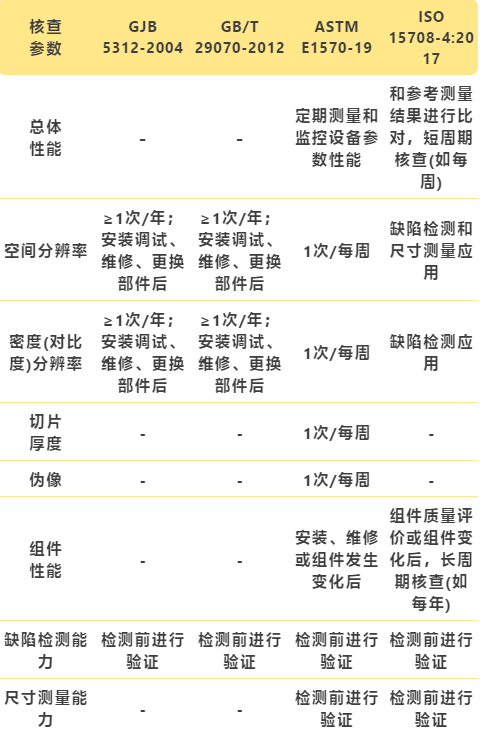

不同工业CT检测方法标准对设备性能核查的要求如表1所示：

表1 不同标准的工业CT设备性能核查要求

由表1可以看出，空间分辨率、密度分辨率、缺陷检测能力等都是核查的重点指标。相比之下，现有国内标准对设备总体性能、组件性能、伪像、切片厚度及尺寸测量等方面的核查要求缺少细化规定。

4 设备性能校准及核查方法

由于目前国内外还没有统一的工业CT设备校准规范，实际工作中，基本上采用核查的方法对系统性能进行验证。

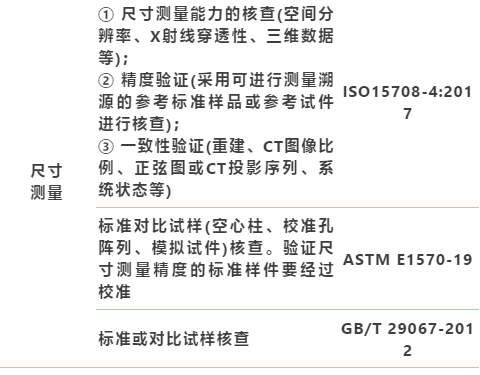

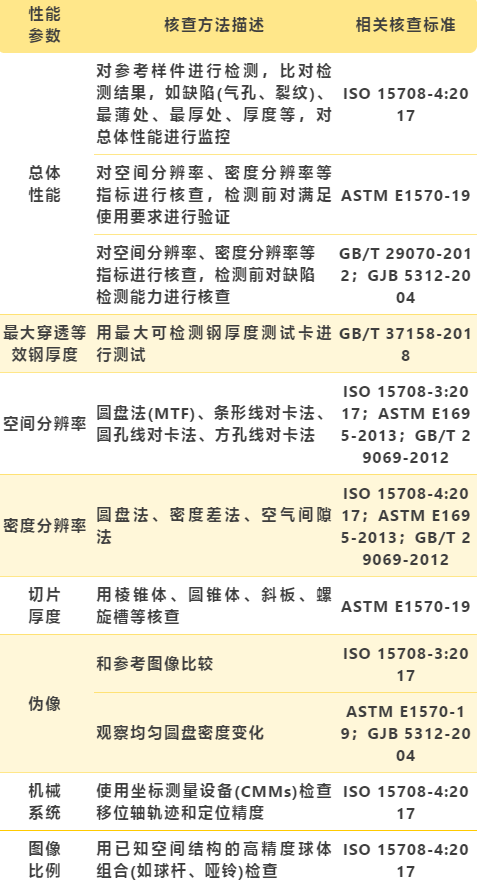

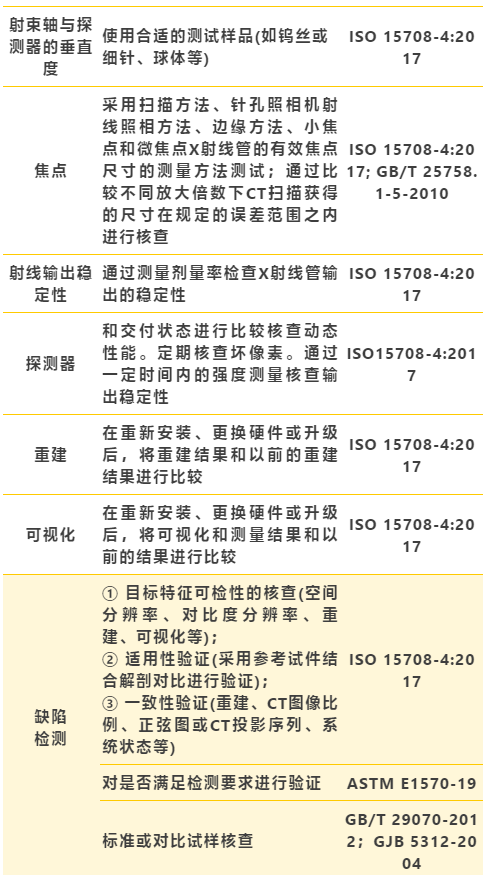

不同标准规定的CT设备性能核查方法如表2所示：

表2 不同标准规定的工业CT设备性能核查方法

国内外对空间分辨率、密度(对比度)分辨率的核查方法大体相同，空间分辨率核查方法有圆盘法、丝型线对卡法、圆孔(方孔)线对卡法等，密度(对比度)分辨率核查方法有圆盘法、密度差法等，但不同测试方法测量结果之间有所差异，其等效性问题还有待深入研究。

缺陷的检测能力、尺寸测量能力通常要求采用标准(对比)试件、参考标准(物体)比对的方法进行验证，ISO 15708-4:2017、ASTM E1570-19标准特别规定在用标准试件(或参考标准)用于尺寸测量精度验证时，应对标准试件(或参考标准)进行计量溯源。

标准ISO 15708-4:2017对CT设备组件性能给出了一系列推荐性核查方法，GB/T 25758.1~5-2010给出了X射线焦点尺寸的测量方法。通过定期核查CT系统组件性能的变化，来监控CT系统的稳定性及检测结果的一致性。

综上所述，国内外对工业CT的空间分辨率、密度分辨率、缺陷检测能力、尺寸测量精度等关键指标核查方面都有相关测试方法标准，核查的原理大体相同，采用的标准样件各有特色；新的ISO 15708-4:2017标准对组件性能核查也提供了一些参考方法，国内现有标准对这些内容规定相对较少。

5设备性能校准及核查建议

工业CT设备组成结构复杂，性能参数多，总体性能受组件性能影响，随时间的推移，性能指标会发生变化。为此，需要对设备性能进行校准和核查，以满足检测方法要求。

工业CT设备在验收时，厂家一般要进行性能的全面测试，提供设备性能满足要求的合格证明文件。作为用户，主要关注和应用相关的性能指标，如检测等效钢厚度、空间分辨率、密度分辨率、缺陷检测能力等。

笔者建议以检测目标特征为导向，对设备性能进行科学合理的校准和核查。对于直接影响定量检测结果或进行精度验证的标准试件(参考标准)应进行定期校准，如空间分辨率测试卡、密度分辨率测试卡、图像尺寸参考标准件(如哑铃球)等，校准周期可为1年；对于总体性能、组件性能等应进行核查，核查的项目参数由实验室根据各自设备的特点及设备使用情况等自行确定，至少应包括以下内容：

① 最大可检产品等效钢厚度;

② 最佳空间分辨率;

③ 最佳密度分辨率;

④ 可检测出的最小缺陷;

⑤ 尺寸测量精度。

4 检测过程控制要点

工业CT检测结果除了与人员、设备等资源条件紧密相关外，检测过程控制也很关键，通常包括检测准备、设备校正、扫描工艺参数选择、图像重建及处理、结果解释及评价等。这些都是现场评审时需要重点关注的要素。

No.1 检测准备

检测前需要了解被检测对象材料的种类、结构、尺寸及检测详细要求，编写工艺规程或工艺卡，并验证是否可以满足检测需求，如能否满足最小缺陷检出、能否达到尺寸测量精度等。工艺规程或工艺卡的验证可以使用标准(对比)试件来进行，其材料、形状尺寸、缺陷特征等应尽量与被检样品相近。

No.2 设备校正

检测前，需要对设备进行校正(标定)，通常包括探测器暗场及亮场、中心线、像素尺寸的校正。这些校正可以有效减少最终CT图像中的噪声、环形伪像等，提高缺陷检出能力和尺寸测量精度。

No.3 扫描工艺参数选择

选择合适的扫描工艺参数，包括射线能量、焦点尺寸、切片位置、切片厚度、扫描视场直径、滤波方法、散射线校正、扫描时间等。

No.4 图像重建及处理

选择合适的重建参数及图像处理方法，获得高质量的CT图像。选取灰度、伪彩色、放大或二维、三维等图像显示方式，并通过全局或局部的对比度、亮度的调整，使图像便于观察。

No.5 结果的解释、评价

对图像进行观察和分析，识别结构影像、缺陷影像及伪像等。根据图像上细节特征的像素值、形状及尺寸等信息，采用相关分析软件，对图像目标细节特征进行分析和解释；根据检测要求及相关标准对CT图像目标特征作出定位、定性、定量及符合性等评价。

5 测量不确定度评定

工业CT被广泛应用于缺陷检测、尺寸测量、密度表征、逆向重构和孔隙率分析中，在这些应用中，有时需要给出缺陷尺寸、样品特征尺寸、区域面积、密度、孔隙率等定量检测结果。按认可准则要求，这些需要给出定量检测数据的实验室应有能力评定测量结果的不确定度，在一定的置信概率下保证测量结果的可靠性。

测量不确定度评定方法主要有GUM法、蒙特卡罗法、Globe法等。目前在无损检测领域应用最多的还是GUM法。GUM法又分为直接评定法和综合评定法两类。

工业CT实际应用中可行的方法是综合评定法，基本思路是将CT成像过程当作一个“黑匣子”， 评定时只关注最终图像，在正常的检测条件下，对被检件进行多次重复性检测，综合考虑重复性因素引入的不确定度分量(包括人员、光子统计噪声、机械系统精度、数据采集、重建算法、图像显示等)，在此基础上再考虑标准试件的不确定度分量和测量标尺等不确定分量等，最后进行合理评定。有关工业CT在尺寸测量不确定评定方面的内容，国内已开展了相关研究工作。

值得注意的是，工业CT设备测量结果会存在系统误差，为此，检测前需采用与被检测试件材料相同或相近的标准试件对设备进行标定，检测后要对系统误差进行修正；此外，随着设备运行时间的增加，工业CT设备的性能也会变化，测量结果的不确定度也在变化，实验室应有能力识别稳定性因素带来的测量结果不确定度。

6 确保结果有效性及其他

为了确保检测结果的有效性，CNAS-CL01:2018认可准则第7.7条规定了各种质量控制方法，这些方法大多都可以应用于工业CT检测中。在外部质控方面，国内外还没有通过标准ISO/IEC 17043:2010《能力验证提供者认可准则》认可的工业CT检测项目能力验证计划提供者(PTP)，外部质量控制主要是通过实验室之间的比对实施。

由于工业CT设备配置及性能差异较大，不同实验室间比对时需要做好策划工作，例如比对设备型号、样品及方法选择、结果评价方法确定等，通常是找能量相近、性能接近的工业CT设备进行比对。在内部质量控制方面，可使用空间分辨率测试卡、密度分辨率测试卡等对性能指标进行测试、期间核查、留样再测、报告结果审查、实验室内比对及盲样测试等。

其他方面，还需要关注CNAS-CL01:2018认可准则对设施及环境条件控制的要求，如从事工业CT检测的机构应取得政府环保部门颁发的《辐射安全许可证》，射线防护应满足GBZ 117-2015《工业X射线探伤放射防护要求》、GB 18871-2002《电离辐射防护与辐射源安全基本标准》等标准的要求，工业CT扫描室配备安全联锁、监控及报警装置等。随着移动式工业CT的应用，在非固定场所实施的工业CT检测也应满足法律、法规及检测方法的要求。

结语

工业CT技术作为先进的无损检测技术，其设备结构复杂，性能参数差异较大，对检测人员要求高，检测结果受多种因素影响，其实验室技术能力认可有一定难度，对认可工作提出了新的要求。就目前认可现状和认可研究情况看，评审工作中需重点关注人员资质、设备校准及核查、测量不确定度评定等内容。

(1) 工业CT检测人员除了满足检测方法和特定行业要求外，应持有CT专业资格证书，授权签字人建议持有射线检测Ⅲ级和CT-Ⅱ级或者持有CT-Ⅲ级证书。

(2) 工业CT检测设备性能需要进行校准和核查，以满足检测要求。用户应重点关注和应用相关的性能指标，如检测等效钢厚度、空间分辨率、密度(对比度)分辨率、缺陷检测能力、尺寸测量精度等，为此，应对空间分辨率测试卡、密度(对比度)分辨率测试卡、图像尺寸参考标准件等设备进行校准，对总体性能、组件性能等应进行有效核查。

(3) 评审中需要重视检测准备、设备校正、工艺参数选择、结果解释评价等内容，开展缺陷定量、尺寸测量等提供定量数据的实验室，应有能力评定测量结果的不确定度。

作者：倪培君1，张维国1，郭淼2，付康1，潘锋2

工作单位：1.中国兵器科学研究院宁波分院

2.中国合格评定国家认可中心

第一作者：倪培君，研究员，主要研究方向为工业CT、数字射线成像检测和超声检测。

来源：《无损检测》2021年9期
