TOFD检测前的硬件准备

浏览量:1170次发布时间:2021年09月14日

主机的准备:

采样率的概念,有一个说法就是合理的采样率为每个信号周期采集5个以上样本,即采样率至少为探头频率的5倍以上,所以如果使用10MHz探头,则仪器的采样率至少要50MHz以上。

仪器的脉冲重复频率(PRF)代表每秒钟产生的用于激发探头晶片的触发脉冲数. 脉冲重复频率越高,最大扫查速度越快. 脉冲重复频率过高,会产生幻影波.

TOFD技术由于使用的是声时衍射技术,信号比较微弱,因而对信噪比的要求也比较高。因此TOFD设备的滤波器也成为信噪比高低的关键因素。

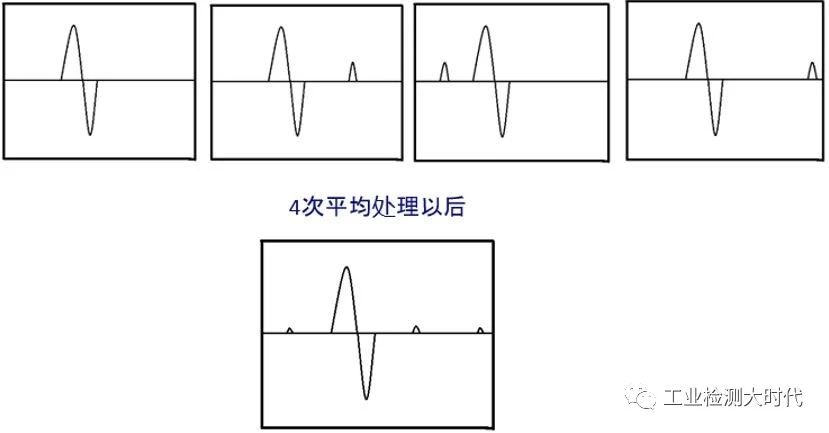

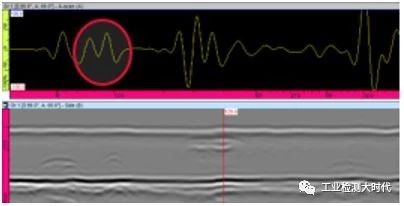

同时TOFD设备需要有信号平均处理功能,信号平均处理可以降低随机的电子噪音干扰,但无法消除晶粒粗大带来的噪音。

信号平均功能的原理是通过多次信号的叠加再除以次数,以使得缺陷信号不衰减的前提下,降低随机电子噪音。


因而选择一款合适的设备是检测的第一步。

2 探头频率和晶片的选择

探头频率主要对穿透能力和分辨力有影响,频率越高,波长越短,分辨力越高,但穿透能力随之下降,反之频率越低,分辨力降低,但穿透能力随之增大。

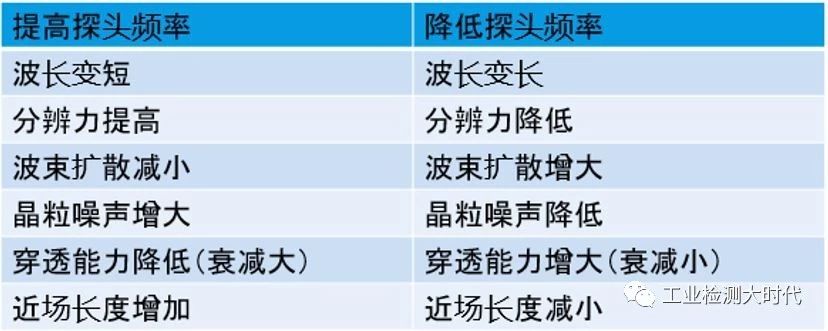

下面是提高探头频率和降低探头频率对检测的影响比较:


而探头的晶片尺寸对检测影响主要表现在输出能量,即穿透能力上,以及波束扩散角上。晶片尺寸越小,输出能力降低,但波束扩散角度增加,反之晶片尺寸越大,穿透能力增加,但波束扩散角减小。

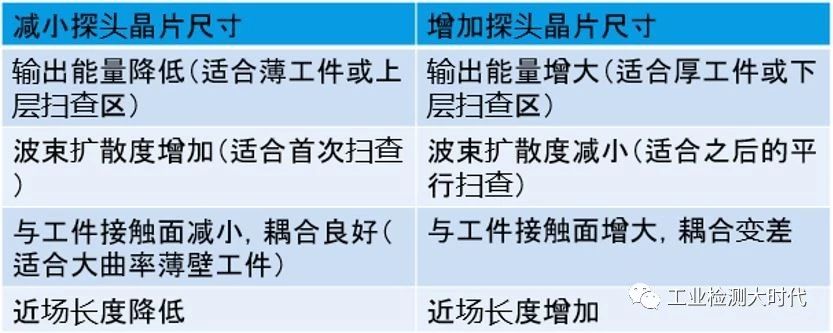

下面是探头晶片的影响比较:

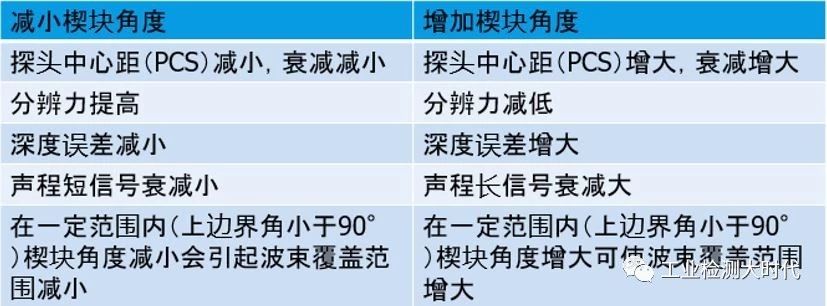

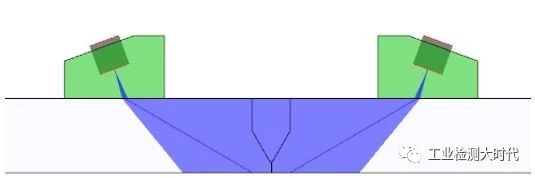

3 楔块角度的选择也会影响近表面分辨力及覆盖范围,楔块角度越大,近表面分辨率越好,覆盖范围越靠上部,反之楔块角度越小,近表面分辨率越差,覆盖范围约靠近下部。

探头角度越小,PCS越小, 直通波与底波的时间间隔越大,分辨力越高,深度测量的精度越高.

初次扫查更多使用60o和70o楔块,但对于较厚的工件,则需要使用45o楔块。

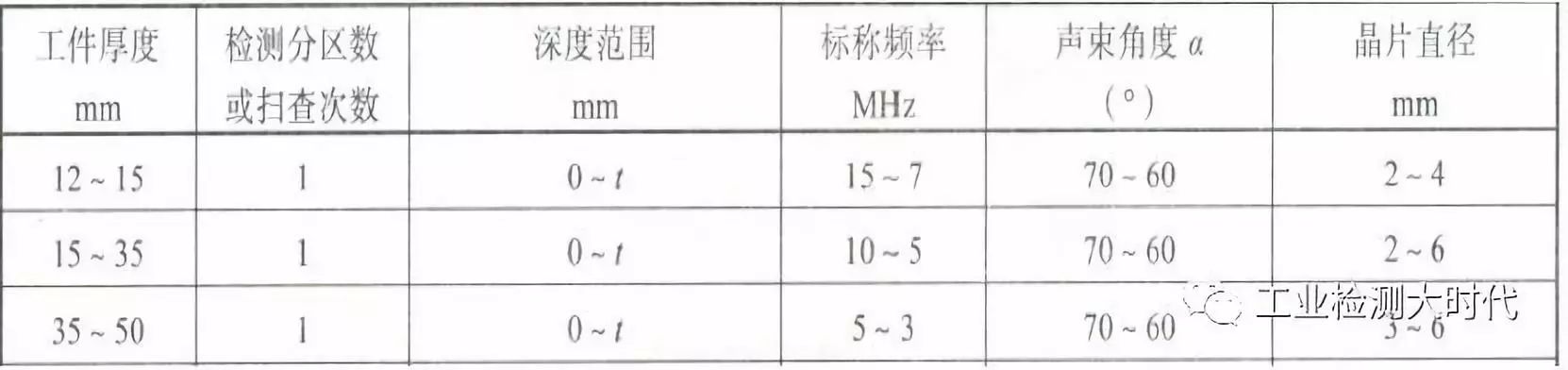

4 仪器及探头和楔块的选择是比较重要的一个环节,在一些标准如NB/T 47013.10标准中对于仪器及探头和楔块都有明确的要求。其中对探头频率、晶片尺寸和楔块角度都有明确的推荐范围:


而针对不同的要求,也要根据检测需求进行合理的选择。

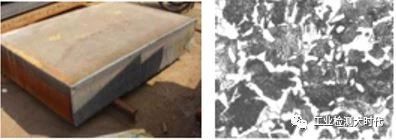

比如对于大壁厚工件或粗晶材料,可以选择低频率,大晶片尺寸,小角度。


针对大曲率薄壁工件,可以选择高频率,小晶片尺寸,大角度。


对于提高覆盖及检测效率,可选择低频率,小晶片尺寸,大角度。


而如果想提高检测精度和分辨力,可选择高频率,小角度,短脉冲。


我们后面会更深入介绍超声相控阵知识,请大家帮我们转发并点赞哦,你们的肯定和点赞是我们继续的动力,我们会继续更新连载。
