一、范围

本规范规定了最小厚度为6mm的铁素体钢全熔透焊缝相控阵超声波检测的验收等级，并与ISO5817质量等级要求相对应。

本验收等级适用于根据ISO13588标准进行分类的指示。

二、参考性引用

本规范引用了下述文件中部分或全文，并且它们成为本规范不可或缺的内容。对于标注有日期的，仅仅引用该版本。对于没有标注日期的，将引用其最新版本。

ISO5577 无损检测-超声检测-术语

ISO5817 焊接-钢，镍，钛和其他合金熔化焊接（电子束焊除外）-不连续性质量等级

ISO11666 焊缝无损检测-超声检测-验收等级

ISO13588 焊缝无损检测-超声检测-应用自动化检测技术

ISO15626 焊缝无损检测-TOFD技术-验收等级

ISO17640 焊缝无损检测-超声检测-技术，检测等级和评定

三、术语和定义

为了本文，在ISO5577和ISO13588中给出了术语和定义。

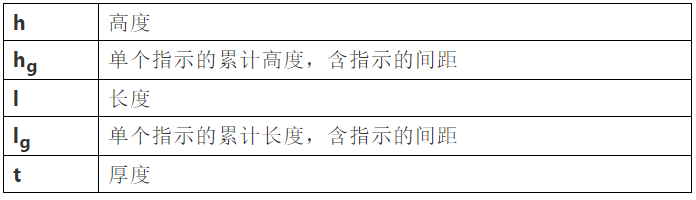

四、符号

五、验收等级

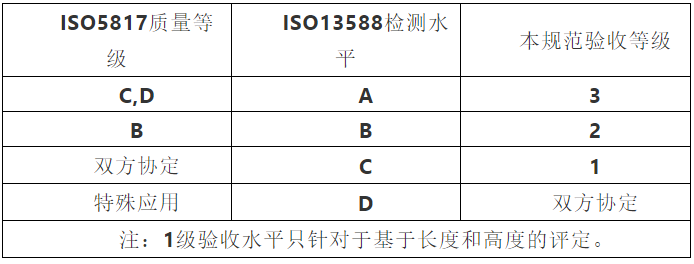

为了评定，定义了三种不同的验收水平。验收水平和ISO5817中提到的质量等级之间的关系如下表1所示。

六、指示评定

应用ISO13588标准探测到的指示应根据检测程序的规定之一进行评定：

A)     长度和高度，然后应用条款7和条款9；

B)      或通过长度和最大幅值，然后应该条款8和条款10.

七、长度和高度的确定

7.1通则

通过不连续性的长度和高度确定不连续性的尺寸。

7.2长度的确定

指示的长度测量应根据ISO11666所描述的方法，使用能产生最大幅值的聚焦法则进行测量。

如果使用了TOFD方法，指示的长度测量应根据ISO15626描述的方法进行。

在任何情况下，表1中的检测等级D是可用的。

7.3高度的确定

7.3.1通则

沿着长度方向上高度发生变化的指示，高度的测量应在扫查方向最大延伸处进行。

7.3.2使用衍射信号

如果发现衍射信号，应采用衍射信号进行高度的确定。高度的确定通过下述方法之一进行：

同一缺陷的两个端点衍射信号（上端点和下端点）；

同一缺陷的一个衍射信号和缺陷表面信号；

缺陷根部相连的一个衍射信号和已知的壁厚；

对于表面开口缺陷，相对于表面的一个衍射信号；

如果使用了TOFD，应根据ISO15626进行高度的测量。

7.3.3使用其他信号

如果不能使用衍射信号进行高度的测量，则可基于下述方法进行高度确定：

使用ISO11666中描述的参考等级幅值法。其他的定量方法也可以使用（TCG，DGS，-6dB法）。

反射信号的时间渡越（如hollow root, mismatch）;

波形转换信号的时间渡越。

八、长度和最大幅值的确定

采用附录B中规定的绝对灵敏度方法，测量回波幅值高于评定等级的指示沿焊缝方向的指示长度。

当有其他规定时，也可以采用其他的长度测量方法。

九、基于长度和高度的验收标准

9.1通则

根据7.2和7.3条款确定探测到的指示长度，高度，应根据其验收等级和本条款列举出的验收标准进行评定。

对于不等厚的焊缝，以薄侧作为验收标准的依据。

9.2单个指示

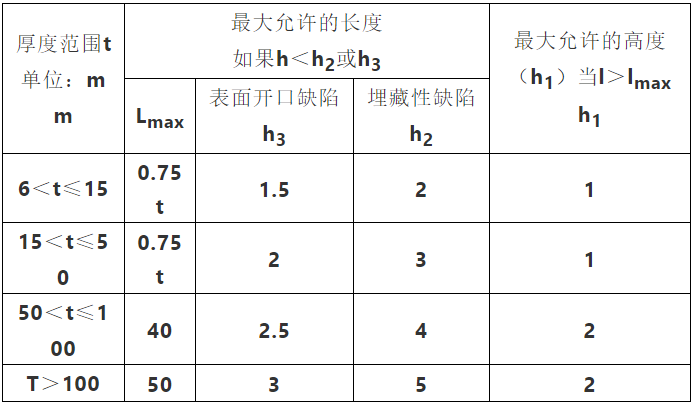

9.2.1等级1级验收标准

1级验收标准如表2所示

表2---1级验收标准

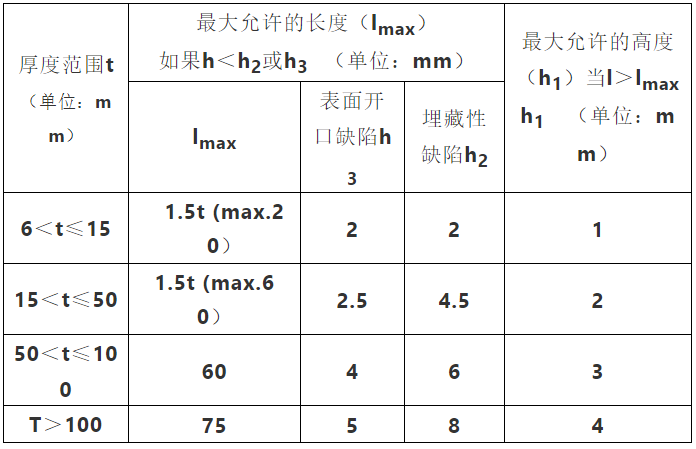

9.2.2等级2级验收标准

2级验收标准如表3所示。

表3---2级验收标准

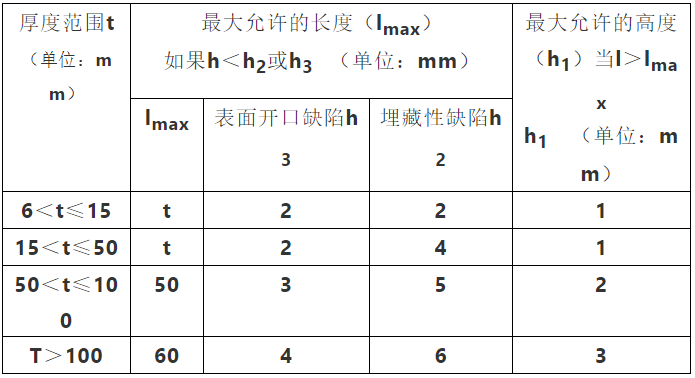

9.2.3等级3级验收标准

3级验收标准如表4所示。

表4---3级验收标准

9.3指示的累计长度

9.3.1通则

点状指示不用考虑其总的长度。

单个可接收的、高于记录水平的指示，以给定的焊缝截面上的累计长度评定，并且指示之间的间距也累计在总的长度之内。

9.3.2对每个指示的设置

对于壁厚不超过50mm的，在任意12t长度的焊缝上可接收的单个指示累计长度应该满足：

---对于1级验收，最长允许3.5t，且不能超过150mm；

---对于2级验收，最长允许4t，且不能超过200mm；

---对于3级验收，最长允许4.5t，且不能超过225mm；

对于壁厚超过50mm的，在任意12t长度的焊缝上可接收的单个指示累计长度应该满足：

---对于1级验收，最长允许0.1倍的焊缝长度，且不超过500mm；

---对于2级验收，最长允许0.1倍的焊缝长度，且不超过600mm；

---对于3级验收，最长允许0.1倍的焊缝长度，且不超过700mm；；

9.3.3指示组合的设置

除了9.3.2条，当根据ISO13588标准C级检测，使用两组设置参数进行检测时，并且发现额外的指示时，组合指示的累计长度不能超过9.3.2条叙述的最长指示的1.5倍。

9.4群指示

群指示中不用考虑点状指示。

群指示是基于单个指示的尺寸和间距。进行群指示划分后的长度和尺寸不能再与其他指示作为群指示了。

如果满足下述条件，群指示可作为单个指示：

---沿焊缝方向，两个单个指示之间的间距小于最长指示的长度，并且

---沿材料厚度方向，这两个指示之间的间距小于最高指示。

群指示的验收和判废标准是将群指示作为单个指示，按9,2条进行判定。

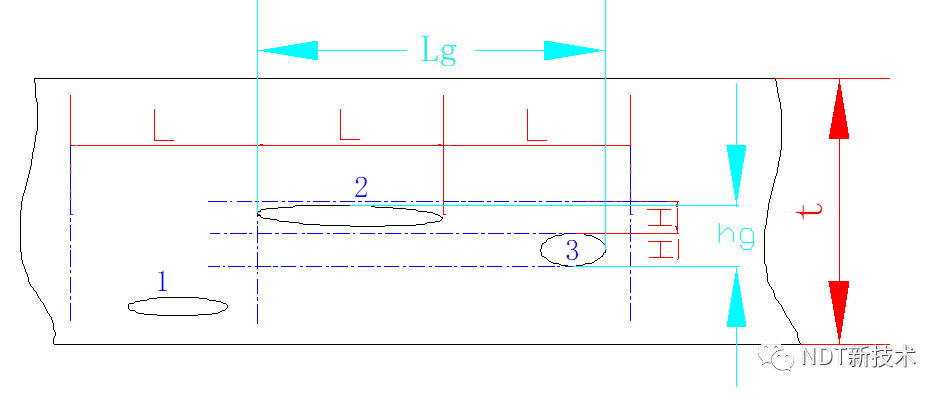

注：1,2,3为三个指示

h为1,2,3中的最大高度

l为1,2,3中最长的长度

hg为群指示的高度

lg为群指示的长度

图1---群指示的尺寸

对于群指示，总高度hg为单个指示的累计高度，加上指示之间的间距。（见图1）

对于群指示，总长度度lg为单个指示的累计长度，加上指示之间的间距。（见图1）

图1中的指示2和3应作为一个指示处理，因为它们在X方向上的间距小于l，在Z方向上的间距小于h。

指示1不能作为群指示，因为其在壁厚方向上的间距大于h。

9.5点状指示

点状指示指的是在任何方向上都没有延伸的指示。它们可能油反射或衍射产生。

在焊缝方向任意150mm长度范围内，点状指示的最大个数N不能超过的个数由公式1计算：

N=1.2t

其中，N取更大的整数；

t位厚度，单位mm。

十、基于长度和幅值的验收标准

10.1通则

当发现指示时，根据条款8对缺陷在长度和最大回波幅值方面进行确定。指示的评定根据本条中它们的验收等级和验收标准进行。

对于不等厚焊缝，取厚度较薄的作为验收依据。

10.2纵向指示

表A.1给出了用于评定指示的检测技术和相关的评定以及验收等级。表A.2规定了使用使用技术2横波检测，2级和3级验收等级的参考水平。表A.3规定了使用技术2纵波检测，2级和3级验收等级的参考水平。

---对于技术1（横孔）和3（矩形槽），见图A.1至A.4.

---对于技术2（平底孔）和4（串列扫查），见图A.5至A.10.

任何指示，回波幅值低于验收水平，当满足下述情况之一时，都应该进一步检测：1.对于厚度在6mm≤t＜15mm的工件，指示长度（高于评定等级的长度）超过了t；2.或其他厚度的工件，指示的长度超过了0.5t或20mm，两者取较大值时。这需要使用其他角度的探头，并且，如有规定，使用串列扫查技术。

最终的评定应基于测量的最大回波幅值以及长度。

10.3横向指示

当有规定检测横向指示时，应采用10.2中叙述的验收等级。

10.4群指示

群指示是基于回波幅值高于记录等级的单个可接收指示的长度和间距。划分成群指示的长度不能再算作其他群指示的长度。

评定时，如果满足下述条件，则群指示被认为是一个指示：

A）间距dx小于最长指示的两倍（见图2）；

B）间距dy小于厚度的一半，但不超过10mm；

C）间距dz小于厚度的一半，但不超过10mm；

组合的中长度按公式2计算：

l12=l1+l2+dx

见图3.

组合长度l12和两个指示中的最大幅值应根据表A.1中给出的验收等级进行评定。

注：dx,dy,dz分别代表x,y,z方向上的距离。

Ln为单个指示的长度，n=1,2.3……

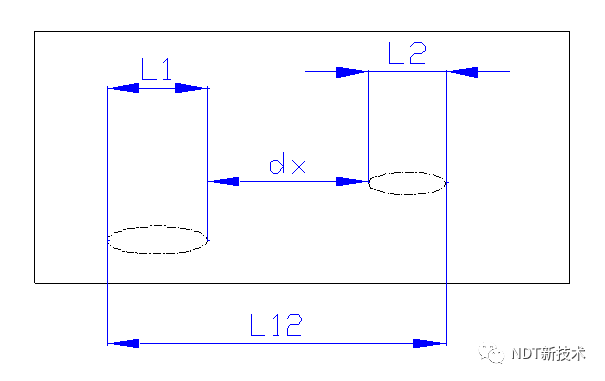

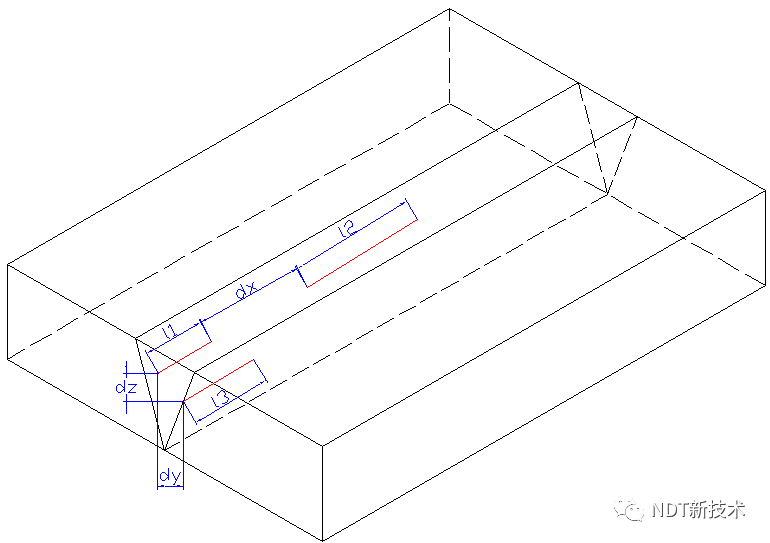

图2---焊缝中，群指示示意图

注：dx为x方向上距离

L1，l2为当指示长度

L12为组合长度

图3---群指示的长度

10.5累计指示的长度

10.5.1.通则

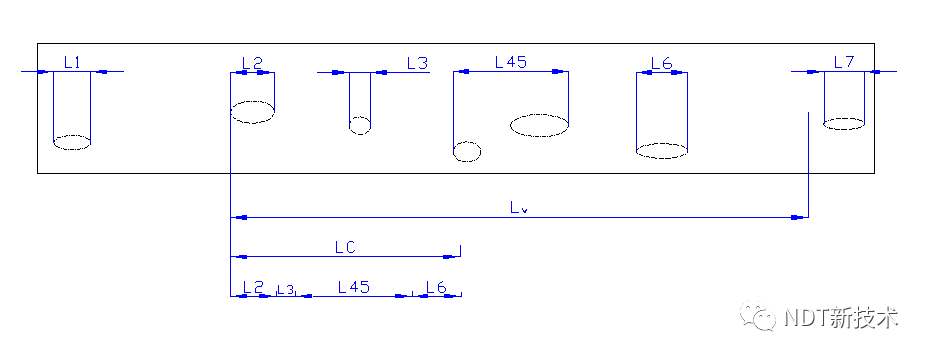

高于记录水平的单个可接收所有单个指示累计长度，在规定焊缝截面的长度内，总长度lw为单个指示长度和单个指示间距的和（见图4）。

注：

lc累计长度；

lc=l2+l3+l4

lw焊缝长度

ln当指示长度，其中n=1,2……7

图4---指示的累计长度

10.5.2.对每个指示的设置

在任何截面的焊缝lw=6t长度上，所有高于评定水平的单个可接收指示，对于2级验收水平，其累计长度lc不能超过lw的20%；对于3级验收水平，不能超过30%。

10.5.3.指示组合的设置

除了10.5.2，当根据ISO13588标准C级检测，使用两组设置参数进行检测时，并且发现额外的指示时，组合指示的累计长度不能超过10.5.2条叙述的最长指示的1.5倍。

附录A（规范型  ）等级

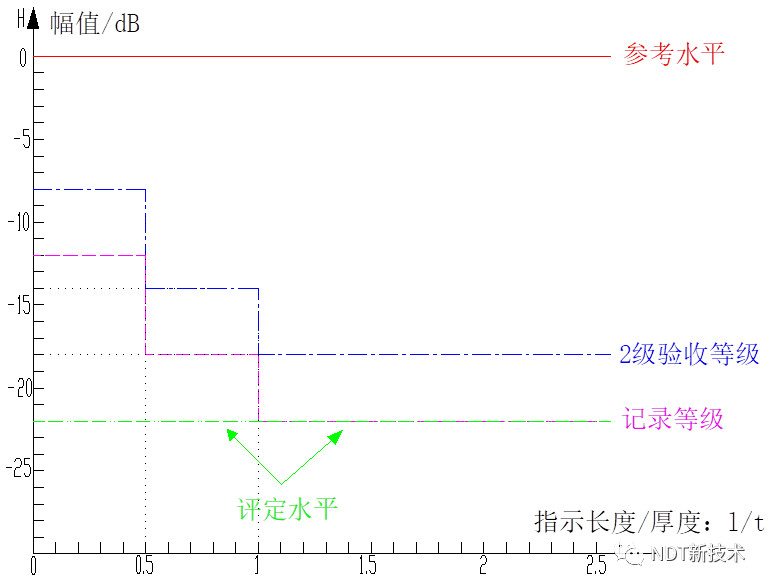

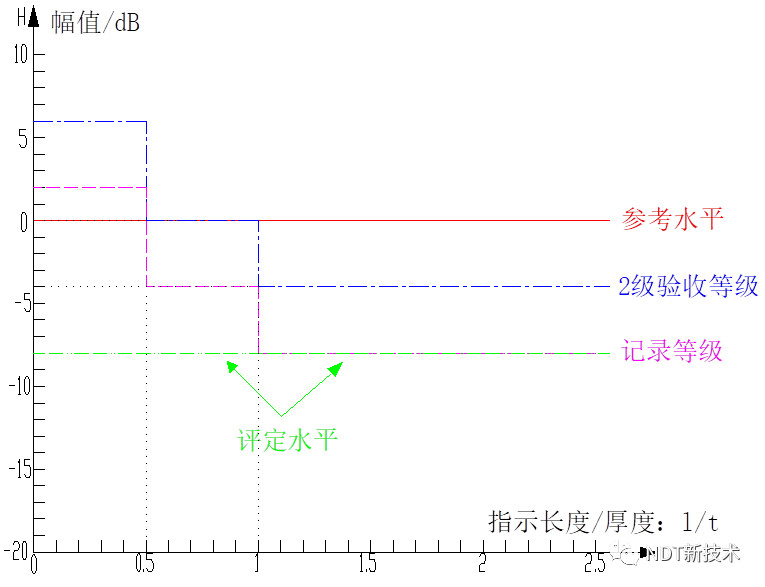

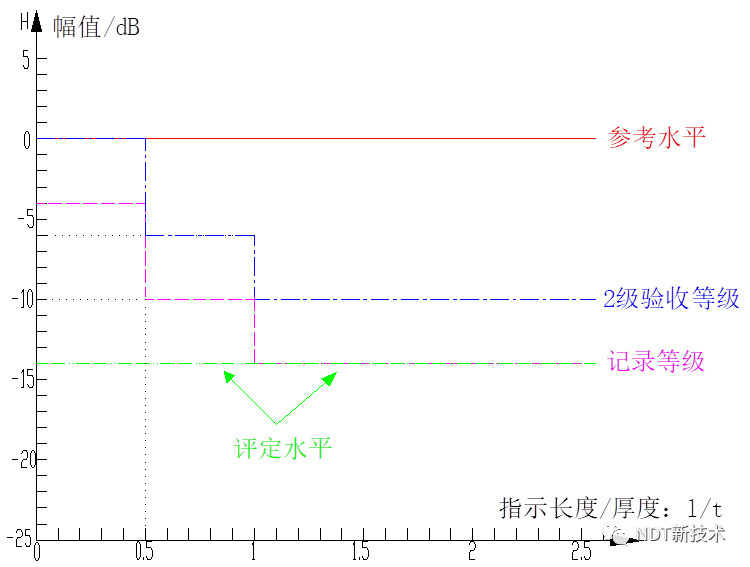

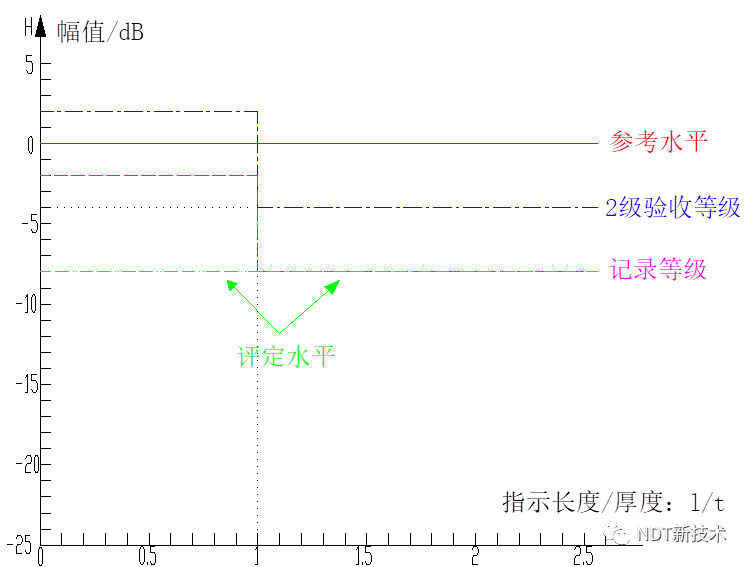

图A.1---厚度为6mm至15mm的焊缝，技术1和技术3的2级验收等级

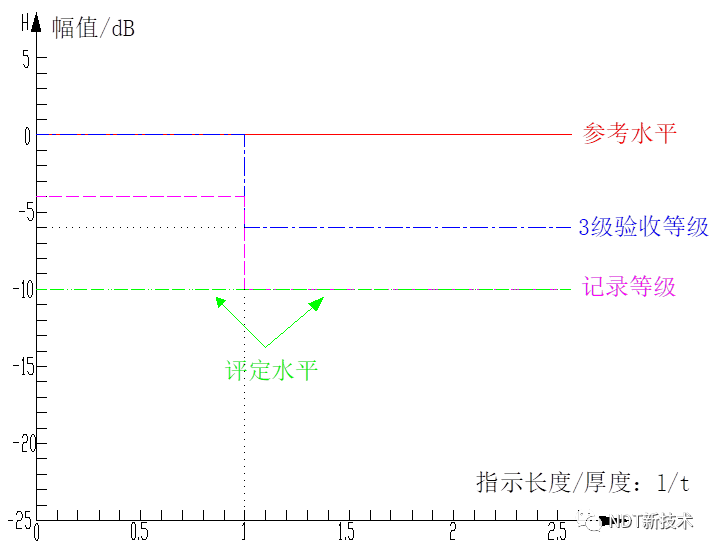

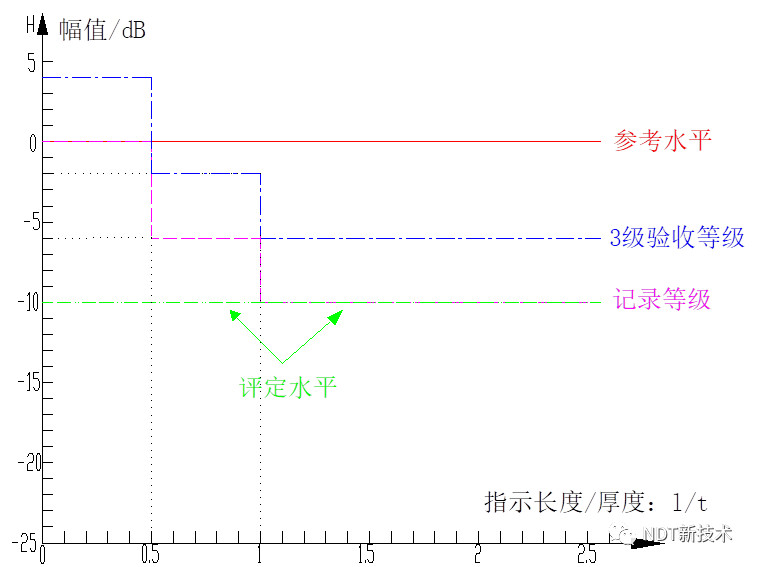

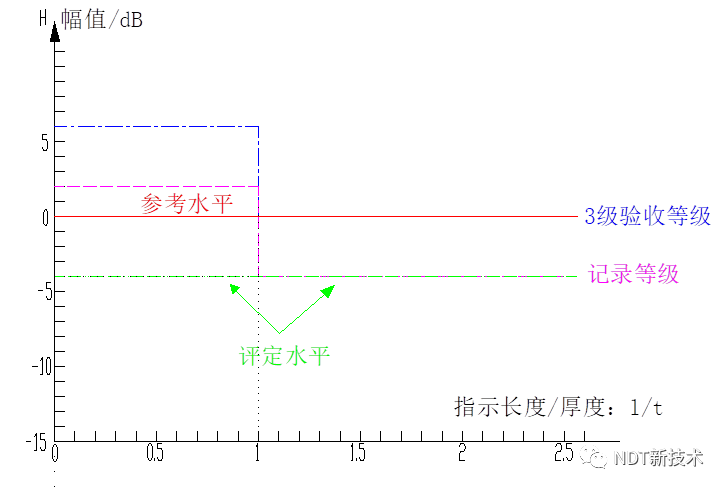

图A.2---厚度为6mm至15mm的焊缝，技术1和技术3的3级验收等级

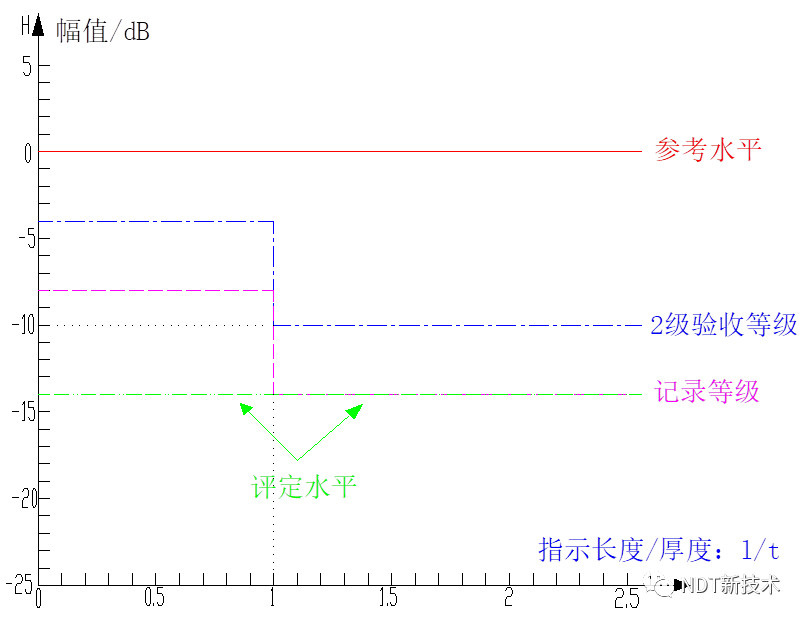

图A.3---厚度为15mm至100mm的焊缝，技术1的2级验收等级

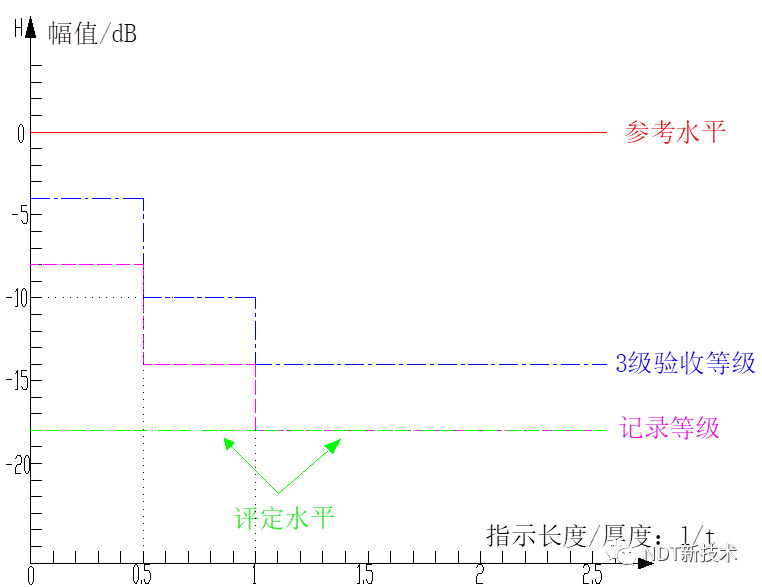

图A.4---厚度为15mm至100mm的焊缝，技术1的3级验收等级

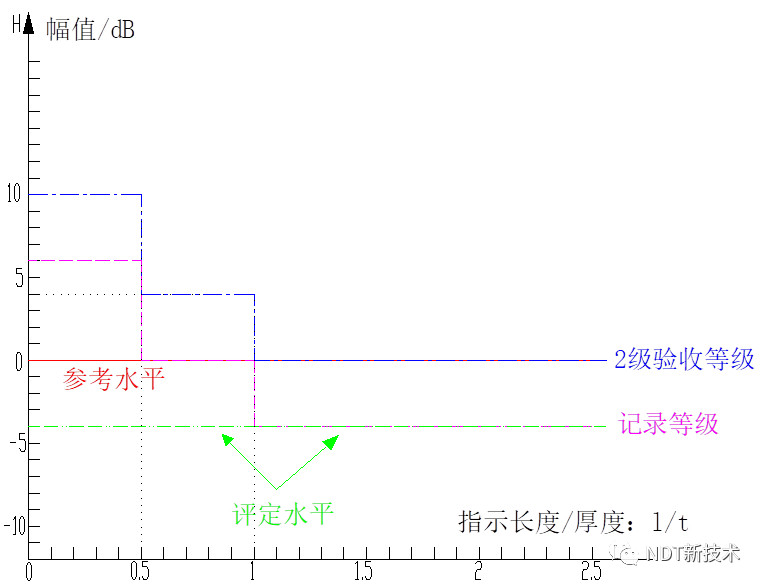

图A.5---厚度为6mm至15mm的焊缝，技术2的2级验收等级

图A.6---厚度为6mm至15mm的焊缝，技术2的3级验收等级

图A.7---厚度为15mm至100mm的焊缝，技术2的2级验收等级

图A.8---厚度为15mm至100mm的焊缝，技术4的2级验收等级

图A.9---厚度为15mm至100mm的焊缝，技术2的3级验收等级

图A.10---厚度为15mm至100mm的焊缝，技术4的3级验收等级

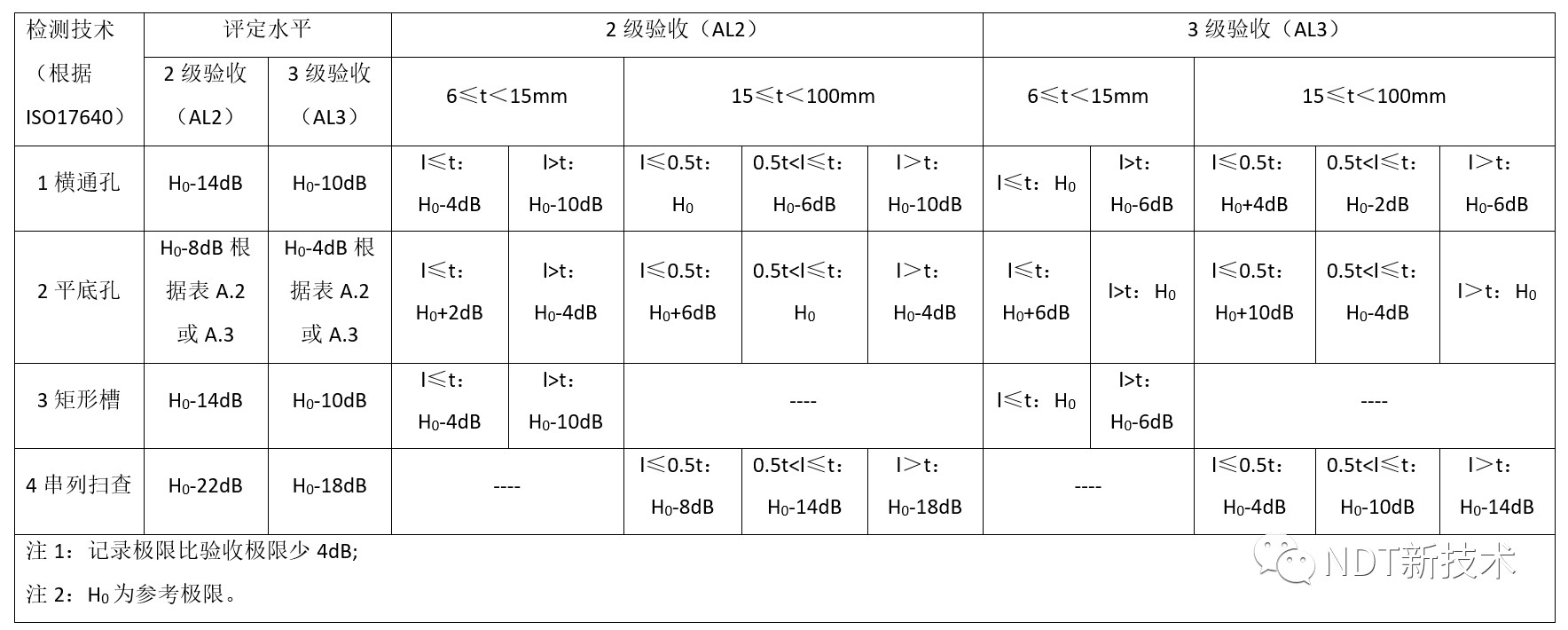

表A.1---使用1，2，3，4技术2级验收和3级验收等级

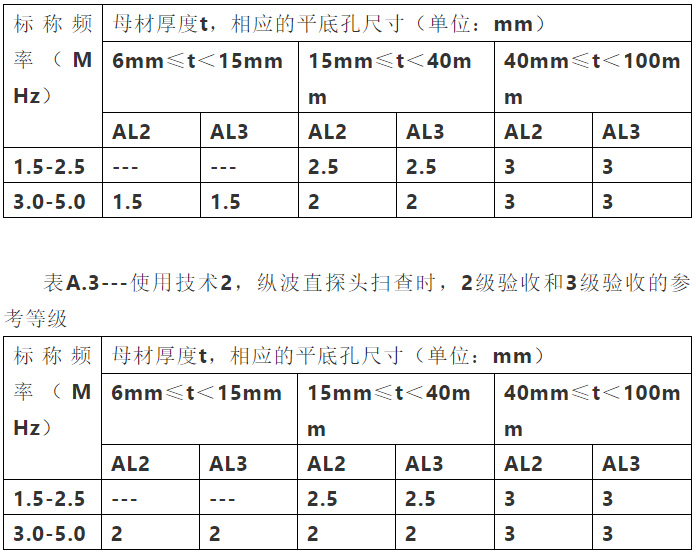

表A.2---使用技术2，横波斜探头扫查时，2级验收和3级验收的参考等级

附录B（规范型）固定幅值水平技术

对于回波高于评定水平的指示，需要测量指示的侧向尺寸。

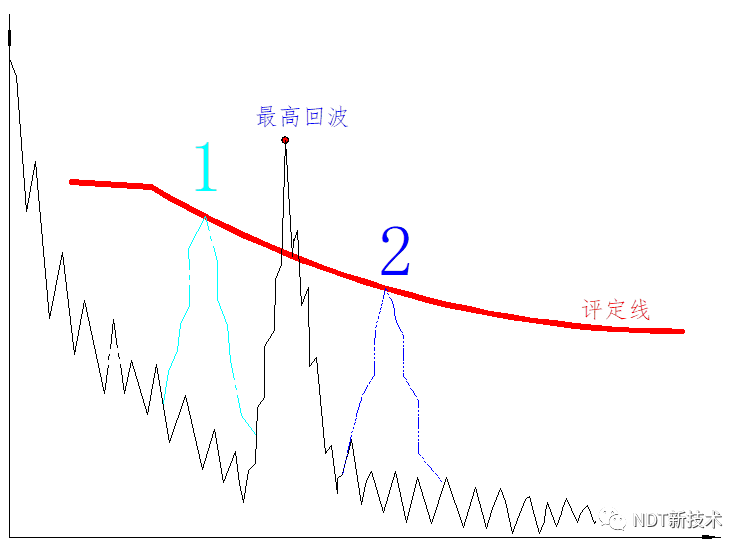

测量时，声束扫查过指示，记录指示回波下降至评定等级时探头的位置和声程（如图B.1中位置1和位置2）。

指示的侧向尺寸由位置1和位置2确定。

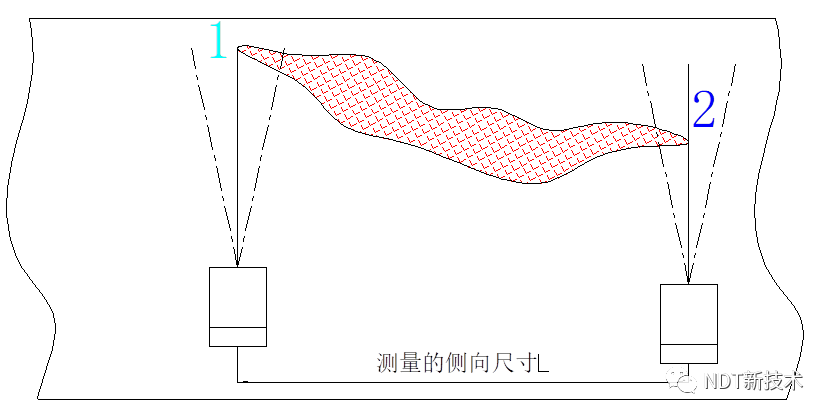

图B.1---使用声轴线的固定幅值水平技术
