针对薄而短零件的磁粉检测的实验

浏览量:1272次发布时间:2021年01月13日

导读

磁粉检测被广泛应用于航空、航天、航海、汽车和铁路等行业,它主要用于检测铁磁性材料,包括未加工的原材料,加工后的半成品、成品和在役或使用中的零部件的表面、近表面的缺陷。

因为磁粉检测具有缺陷显现直观、检测灵敏度比较高、工艺简单、检测速度快和漏检率低等优点,所以,铁磁性材料大多都采用磁粉检测。

但是,在实际检测中,有一些薄而短的铁磁性零件。

采用磁粉检测时,由于零件形状无法直接磁化,因此,现引入平行磁化方法,借用平板导体放置零件,同时,通过导体通电时产生的磁场磁化零件,以达到磁粉检测的效果。


1、平板平行磁化法

平板平行磁化是为了检查一些小薄工件,避免采用其他方法烧伤它。

具体方法是:将小薄工件排列在铜板(或其他导电材料)上,利用铜板通电时产生的磁场进行磁化。

但是,在应用平板平行磁化时,工件应紧贴在铜板上。

为了强化受检区域的磁场,铜板背面可以嵌入一块厚的软铁。使用平行磁化方法时,应确定磁场的大小。

一般情况下,需要用试块或试片来试验。


2、对1元硬币进行试验

运用平行平板磁化法检测1元硬币时,将硬币放在铜板上,用夹头为铜板通电,通过铜板产生的磁场磁化硬币。本文有NDT互联网联盟编辑!

具体的做法是:先对1个硬币进行试验,向铜板通2000A电流时,用高斯计测量被磁化的硬币的磁场值为35GS,电流满足硬币的检验要求。现将5个硬币按长度方向依次递增的方式放在铜板上检测,得到表1中的数据。


表1 2000A电流通过时不同长度硬币磁场强度的变化


由表1可知,随着硬币长度方向的增加,在电流不变的情况下,硬币上的磁场值基本无变化。

这意味着,平板平行磁化时,通电电流值不会随着硬币长度方向的变化而变化。

现进行硬币厚度方向的试验,同样给铜板通2 000A的电流,硬币磁化后的磁场值为35GS,电流满足硬币的检验要求。

现将5个硬币按厚度方向依次递增的方式放在铜板上检测,得到表2中的数据。


表2 2000A电流通过时不同厚度硬币磁场强度的变化


由表2可知,随着硬币厚度方向的增加,在电流不变的情况下,硬币上的磁场值基本无变化。

这意味着,平板平行磁化时,通电电流值不随硬币厚度方向的变化而变化。本文有NDT互联网联盟编辑!


3、对薄垫片进行试验

在检测过程中,因为薄垫片无法使用夹头法或穿棒法,所以,无法进行周向磁化。

在实际检测中,可以运用平行平板磁化法检测,即将垫片放在铜板上,用夹头向铜板通电,通过铜板产生的磁场磁化垫片。

此时,借用高斯计,当垫片磁场最小的地方的磁场达到30GS以上时,即可避免缺陷漏检,实施检测。

当电流在2000A时,为铜板通电,垫片上的磁场值为55GS,电流满足垫片的检验要求。

现将4个垫片依次按照长度方向和厚度方向递增的方式放在铜板上检测,得到表3、表4中的数据。


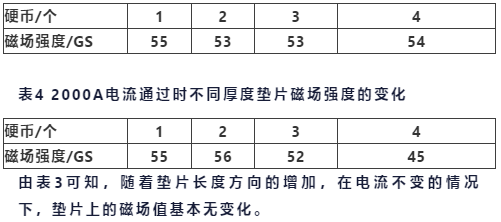

表3 2000A电流通过时不同长度垫片磁场强度的变化


由表4可知,随着垫片厚度方向的增加,在电流不变的情况下,垫片上的磁场值基本无变化,即平板平行磁化时,通电电流值不会随着垫片长度、厚度的变化而变化。


4、结论

由试验分析得知,平板平行磁化零件时,通电电流不随着零件长度和厚度的变化而变化。

因此,在实际检测中,遇到这种薄而短的小零件时,无法采用夹头法或穿棒法磁化时,可以考虑用平板平行磁化方法来检测。

电流值是由高斯计测量零件表面的磁场强度来确定,磁场强度达到30GS以上即是该零件磁化需要的电流值。

这样,既能解决薄而短零件磁粉检测时遇到的问题,还能做到不漏检。
