导读

内镜，亦称内窥镜，是一种多学科通用的工具，其功能是能对弯曲管道深处探查，能观察不能直视到的部位，能在密封空腔内观察内部空间结构与状态，能实现远距离观察与操作。

内窥检测是一种利用工业内窥镜对容器、管道、不可拆卸设备的内部、狭小缝隙的内表面、水油等液面以下部位和特殊环境下人视力无法直接观察到的区域进行质量质量控制的目视检测方法。

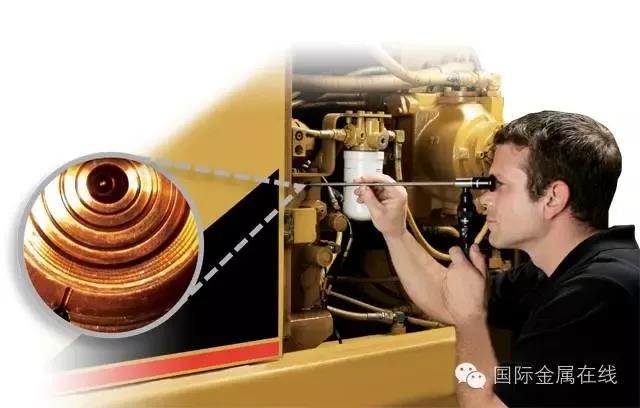

（正在使用内窥镜）

工业内窥镜无损检测原理

无损检测需要使用工业内窥镜作为检测工具，是为了满足工业复杂使用环境而专业设计生产的。

内窥镜检测是近年来随着内窥镜生产制造技术的发展而逐渐得到广泛应用的一种检测技术。

根据制造工艺特点，我们一般把工业内窥镜分为光学硬管镜，光纤镜，视频镜三种类型。

工业内窥镜可用于高温、有毒、核辐射及人眼无法直接观察到的场所的检查和观察，主要用于汽车、航空发动机、管道、机械零件等，可在不需拆卸或破坏组装及设备停止运行的情况下实现无损检测；

另外一方面工业内窥镜还可与照相机、摄像机或电子计算机连接，组成照相、摄像和图象处理系统，从而进行视场目标的监视、记录、贮存和图象分析为诊断和处理提供很好的保证。

工业内窥镜应用

电子内窥镜是根据石油化工、工业机械、电子电气工业、航空航天等直管道内表面的检测要求而设计、生产的新型高科技产品，它集光、机、电、图像处理软件与一体，工业内窥镜检查仪配备高分辨率彩色监视器或USB口的笔计本电脑携带更方便，观察图像更清晰，使操作者利用高倍清晰彩色CCD，将观察到的疑点及探伤部位借助独有的专业软件处理系统，进行冻结、放大、分析、测量、打印报告，极大提高判断管道内壁探伤部位的准确性。

其使用方便、可靠。如对涡轮机、管道、冷凝器管、泵、锅炉、热交换器,阀门、压力容器等重要设备进行缺陷探测、状态监测的检查和维护都需要用到，核电站、风力电厂、水力发电厂、火力电厂以及电力建设单位的设备检测更是不可缺少。

轮机检修

涡轮机清洁、桨片和喷管/管嘴阻塞检查、找回脱落部件、管道内外腐蚀状况、主蒸汽管道、供水加热器、冷凝器、风力发电机、风叶运行状态、提炼/输油线路和密封系统、阀门底座检查、涡轮机/发电机/发生器、发电定子检查、浆片检查。

公安和海关

武器制造用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况。

安全检查用于公安、海关部门检查藏匿的毒品、及走私物品。视频内窥镜技术在武器制造、日产维护,安全、海关检查、搜救、生命探测中也得到了应用。

搜救探测用于地震搜救、突发性事件搜索、防爆检查。

航空航天工业

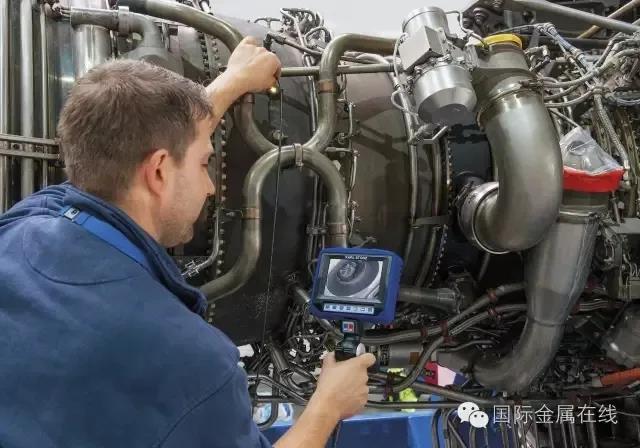

铁路、船舶大型柴油机、各种发动机及管路的常规维护和检查。用于飞机涡轮、叶片、发动机、焊缝表面、导管表面、燃烧腔体内部的定期检查或机体的检查,以及火箭发动机的研究开发、制造。

石油化工

在检测过程中无需拆卸被检设备,因而是非常具有成本效益的检测解决方案。

尤其是在对于石油精炼厂的储存罐、热交换器、球罐车,化工行业的管道设施,特检所及压力容器生产单位的容器、钢瓶、管路等内部缺陷探测检查。

汽车制造、交通工具

在汽车发动机的清洗、保养方面,内窥镜也是必不可少的日常工具。同时它操作简单、灵活、小巧便于携带,柔软、细小、可弯曲的插入管可以到达需要检查任何隐蔽的部位。

汽车内窥镜在汽车生产、维修行业得到广泛的应用,主要应用于检测诊断汽车发动机、汽缸、油压部件、燃料管、引擎、消声器、输送与空调系统、差速器、水箱、油箱、齿轮箱的磨损、积炭、堵塞等情况,提高了工作效率,降低了修理费用,同时避免了对机件多次拆装而造成的损害。

机车、工程、制药、食品管道

铁路/船舶用于检查电力机车、空调系统、涡轮、加热器、柴油机、锅炉火焰、管道的检查。建筑工程用于检查钢管的锈蚀及污垢、墙壁等内部诊断、钢筋生锈的状况、支撑轴、桥梁接头的裂纹等,还可用于隧道内侧的空洞、建筑模型的观察;

自来水排水管的锈蚀和堵塞的诊断。

研究单位用于研究机构的观察、科研、实验室、考古等。

机械铸造行业

用于汽车零部件铸造、液压类铸造、泵体阀体类铸造、机械零部件铸造、管路管件类铸造单位,用于检查铸造夹沙情况、毛刺情况及交错孔情况等质量控制。

工业内窥镜发展趋势

工业内窥镜技术具有独特的优势,它可以把人们的视距延长,并且能任意改变视线方向,准确地观察物体内表面的真实状况,这是其他检测仪器无法取代的。

例如,在航空的应用中,可以将工业窥镜伸到飞机发动机内部,直接观察运行后内部的真实状况或设备零部件内部表面状况;对比较隐蔽或狭窄部位的表面状况进行有效的检测,而无需将设备或部件分解做破坏性检查。

其方法既简便又可靠,非常直观有效。

无论是在航空航太领域还是电子工业以及其他制造.维修行业,使用内窥镜作NDT检测均获得很好效果,解决了很多疑难问题,确保了整套设备正常运行,避免了一些事故的发生。
