X射线曝光射线的制作

X射线曝光曲线必须通过试验制作，且每台X射线探伤机的曝光曲线各不相同，不能通用。因为即使管电压、管电流相同，如果不是同一台X射线探伤机，其线质和照射率是不同的。以曝光量—厚度（E—T）曲线的制作为例，制作过程如下：

（1）制作准备

选择固定的X射线机型号及编号（如定向XXG 2005/01）、固定的胶片（如AgfaD7）、固定材料及厚度的增感屏（如Pb 0.03mm×2），如下图的阶梯试块，厚度为10mm的同材质的长、宽与阶梯试块相同的试块若干。

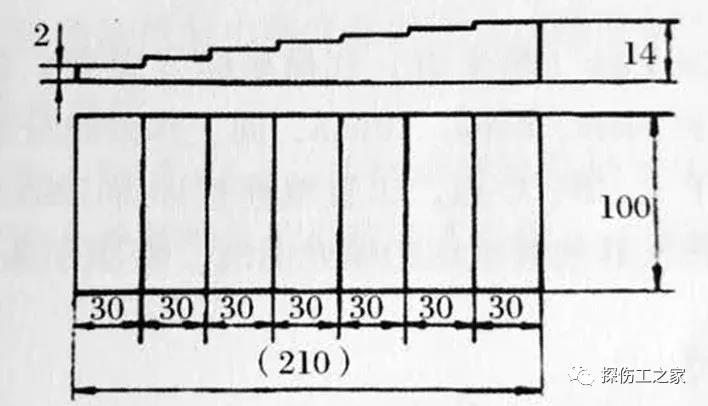

制作曝光曲线的阶梯试块

（2）透照

将装有胶片的暗盒紧贴置于厚度适当组合阶梯试块背侧（一般将试块放置于装有胶片的暗盒上），在不同厚度的阶梯上，放置于阶梯厚度相同的数字铅字标记，每张底片上放不同的透照编号，并与记录对应，将射线束中心垂直试块的中心。选择固定的焦距（如700mm），在固定的管电流（5mA）和管电压（如120kV）下，选择不同的曝光量（如2mA·min、20mA·min、45mA·min等），得到120kV管电压下不同曝光量的胶片；然后再选取140kV、160kV、180kV管电压，不同曝光量，得到四组不同管电压不同曝光量的胶片。

（3）暗室处理

将上述胶片，严格按照相同条件进行暗室处理，得到黑度呈梯度变化的底片。

（4）测定黑度

用黑度计测出底片上各阶梯的黑度值，确定一定黑度（如D=2.5）的阶梯厚度，将符合黑度为2.5的阶梯厚度填入表格中。如果没有正好为2.5的厚度，则根据黑度大于2.5的台阶与黑度小于2.5的台阶两个厚度进行插入法计算得出。

曝光试验记录

（5）绘制曲线

取对数坐标纸，画出纵坐标（曝光量）和横坐标（厚度）的刻度，按曝光试验记录表格中的数据，如120kV时在横坐标上找到4mm、8mm、10mm，向上作垂线分别交纵坐标的2mA·min、20mA·min、40mA·min于A、B、C点，以直线连接即得120kV管电压的曝光曲线，按上述步骤绘制出该射线探伤机其他管电压的曝光曲线，将固定条件列于图上，如下图所示。

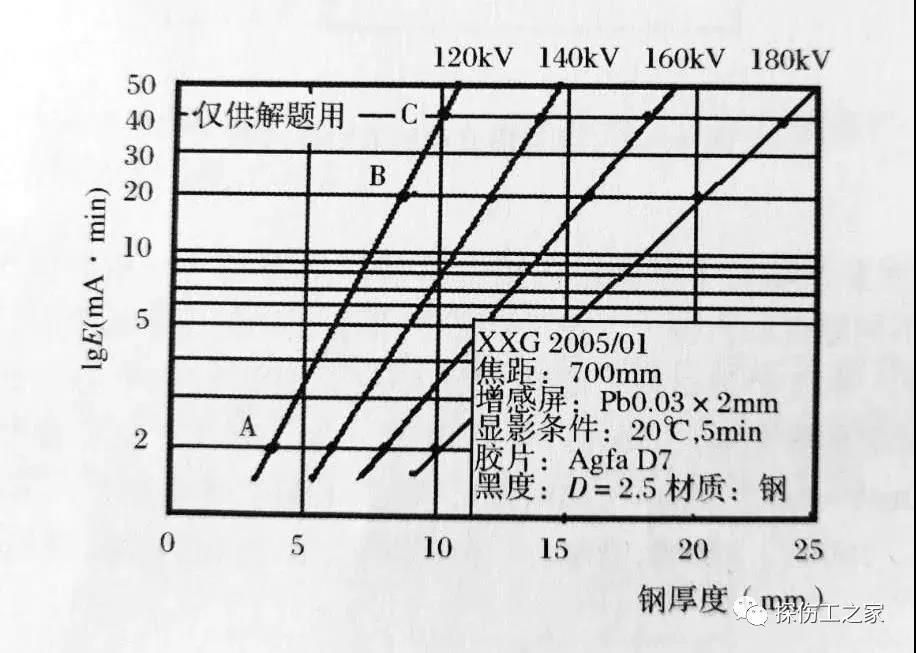

E—T曲线绘制

以上只是介绍一个简单方法，事实上，要想获得准确的曝光曲线，应当用线性回归法来求出曝光曲线的斜率。原则上点数越多，曲线越准。

曝光射线的核查

对使用中的曝光曲线，随着X射线机使用时间的延长，管子的灯丝和靶等部件有可能老化，从而引起射线照射率的变化，此时若仍根据原先的曝光曲线定量某些参数，如管电压、曝光时间等，底片的黑度将达不到规定要求，从而对比度和灵敏度将降低。因此，在实际使用中还要根据具体情况作适当修正或核查。按NB/T 47013.2-2015《承压设备无损检测 第2部分：射线检测》标准规定，对使用中的曝光曲线，每年至少应该核查一次。射线设备更换重要部件或经较大修理后应及时对曝光曲线进行核查或重新制作。

曝光射线的一般使用方法

从E—T曝光线上求取透照时给定的厚度所需要的曝光量，一般都采用所谓“一点法”，即按射线束中心穿透厚度确定与某一些“kV”相对应的E。穿透厚度按曝光曲线的基准黑度值选择。

1.基准黑度较低的曝光曲线

曝光曲线黑度较低，如下图所示，D=2.5，应按焊缝部位最大穿透的厚度查曝光曲线，能保证母材部位黑度不致太高。若焊缝最大穿透厚度10mm，可使用的曝光参数有三组：120kV，40mA·min；140kV，8mA·min；180kV，2mA·min。具体选择哪一组参数，则应根据工件厚度是否均匀，宽容度是否满足，照相灵敏度、工作时间、效率等因素，以及相关标准要求等选择高能量小曝光量的组合或低能量大曝光量的组合。

E—T曲线绘制

2.基准黑度较高的曝光曲线

曝光曲线的黑度较高时，如D=3.5，应按母材部位最大穿透厚度查曝光曲线确定管电压和曝光量，使射线束中心热影响区的黑度在3.5以上，而搭接标记处焊缝上的黑度也会在2.0以上。
