摘要：简要介绍了数字射线检测技术使用的辐射探测器的基本类型。从射线检测技术应用角度介绍了非晶硅、非晶硒、CCD、CMOS、IP板、图像增强器等辐射探测器的基本结构与射线探测过程，并简单叙述了模/数（A/D）转换器的基本知识。

1辐射探测器概述

在数字射线检测技术中，采用辐射探测器完成射线的探测和转换。它是获得射线检测图像的器件，是影响获得的图像质量的基本因素。用于工业数字射线检测技术的辐射探测器按原理可分为三类：气体辐射探测器、闪烁辐射探测器以及半导体辐射探测器。

1.1

气体辐射探测器

气体辐射探测器利用的是辐射可以使气体电离来实现辐射探测。气体探测器的基本结构是，在容器中安装两个同轴电极（由绝缘体分开），充上一定气压的气体，电极之间加上一定的高压。气体是辐射探测器的探测介质，辐射与气体作用，损失的能量使气体电离，电离产生的离子对在电场作用下形成电离电流，测量电离电流实现对辐射的探测。电离产生的离子对数与气体类别、辐射类型和能量相关。

图1气体探测器原理示意图

图１是其探测原理示意图。气体辐射探测器的主要类型是电离室、正比计数器和Ｇ-Ｍ计数器等。

1.2闪烁辐射探测器

闪烁辐射探测器利用的是闪烁现象实现对辐射的探测。闪烁现象是指高能粒子照射物质时引起瞬时闪光的现象，闪光的持续时间一般不大于10-6s。可以产生闪烁现象的物质称为闪烁体。闪烁体将射线转换为荧光辐射的过程是一种光致发光过程。

从能带理论对闪烁现象可给出简单说明。在晶体内掺入杂质（即激活剂），改变了纯晶体的能级结构，产生了一些杂质能级。入射到晶体的射线所损失的能量使电子跃迁，可导致激活剂处于激发态。激活剂从激发态跃迁到基态释放能量，形成荧光辐射或磷光辐射。荧光辐射是辐射照射后在很短时间发生的辐射，磷光辐射是吸收和发射之间延迟比较长的辐射。将光信号转换为电信号则可实现对辐射的探测。

常用的闪烁晶体是碘化钠、碘化铯、锗酸铋、钨酸钙和钨酸镉等。

1.3半导体辐射探测器

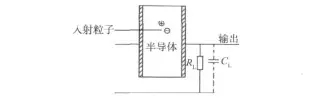

半导体辐射探测器的基本结构是PN结。半导体辐射探测器利用的是内光电效应。即，半导体材料吸收辐射能量后，产生电子-空穴对，由此可引起半导体材料的电导率改变，或引起电流、电压现象，通过外电路测量电流，实现对辐射的探测。图２是半导体探测器的探测原理示意图。

图2半导体探测器原理示意图

1.4辐射探测器的主要性能

对于辐射探测器，从制造角度应考虑的性能主要包括：量子检出效率、灵敏度、动态范围（线性范围）、信噪比、时间分辨力（率）、能量分辨力（率）、空间分辨力（率）等。

（1）量子检出效率（DQE）是探测器将输入辐射信号转换为输出信号的效率。输入信号强度与输出信号强度常用粒子数或光子数表示。量子效率与探测器种类、入射射线类型与能量等相关。它直接影响得到的图像质量。

（２）灵敏度指探测器输出可检测信号时所需要的最少输入信号强度。好的探测器灵敏度可达到一个光子。

（３）动态范围即探测器输出信号与输入信号成正比的范围，也称为线性范围。

（４）噪声指由非输入信号造成的输出信号。

（５）时间分辨力是探测器可分辨的两个相邻入射粒子的最小时间间隔。

（６）能量分辨力是探测器分辨不同能量粒子的能力，通常以某一能量的输出脉冲的半高宽度除以脉冲高度。

（７）空间分辨力是探测器分辨最小几何细节的能力，常用（调制传递函数降为0.2的）空间频率或不清晰度表示。应注意，空间分辨力与采用的具体技术相关。

ASTME 2597-2007《数字探测器阵列制造性能》标准规定，评价数字探测器阵列制造性能应包括基本空间分辨力、效率、对比度灵敏度、特定材料厚度范围及有关图像的一些因素。

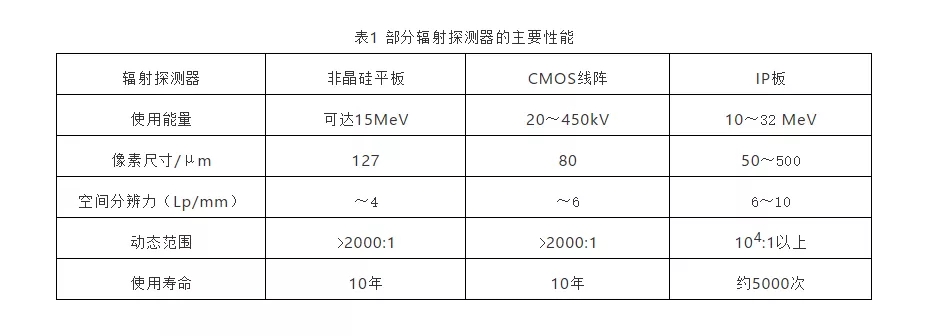

从使用角度最关心的探测器性能指标常为：像素（元）尺寸、空间分辨力、动态范围、适用能量、使用寿命等。一些辐射探测器性能目前的基本情况见表１。关于空间分辨力应注意的是，表中给出的空间分辨力是探测器可达到的最高空间分辨力。

2直接数字化射线检测技术常用的辐射探测器

在直接数字化射线检测技术中，实际使用的辐射探测器主要有非晶硅辐射探测器、非晶硒辐射探测器、CCD或CMOS辐射探测器等。

2.1非晶硅辐射探测器

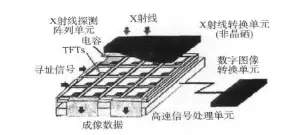

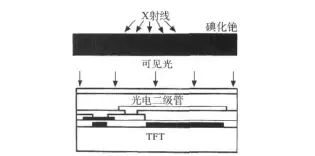

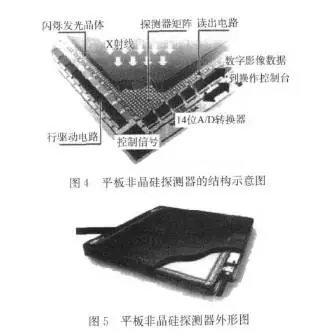

非晶硅辐射探测器由闪烁体、非晶硅层（光电二极管阵列）、TFT阵列（大面积薄膜晶体管阵列）构成。图３是非晶硅辐射探测器结构示意图。闪烁体将辐射转换为光，非晶硅层将光转换为电信号，TFT阵列作为开关实现信号的读出，供给后续测量电路。可见，非晶硅辐射探测器对射线探测需要经过两个过程，它是一种间接转换的探测器。图４是非晶硅辐射探测器的内部结构示意图。图5是平板非晶硅辐射探测器的外形图。

光电二极管是一类光探测器件。光电二极管的基本结构是PN结，其基于光伏效应探测光信号。在半导体界面存在空间电荷区，它建立了很强的自建电场。光照时产生的电子-空穴对在自建电场的作用下运动，形成光生电流。光生电流大小仅决取决于光照度。在很宽的光照范围内，光电二极管可以产生与入射光强度成正比的光生电流。即可以把光信号转变成电信号，实现对光信号的探测。

TFT即大面积薄膜晶体管。其基本结构是在玻璃基板上制做半导体膜层，然后对膜层加工制成大规模半导体集成电路。TFT的单元实际是一个由源极、漏极、栅极组成的三端器件，利用栅极电压控制源极与漏极间的电流。在非晶硅辐射探测器中，TFT单元与一个电容器组成探测单元，贮存电荷与入射辐射对应。读出时，作为开关控制电信号传送。

2.2非晶硒辐射探测器

非晶硒辐射探测器是一种直接转换的探测器，其基本组成部分是非晶硒（作为光电材料）和薄膜晶体管阵列（TFT）。图６是非晶硒辐射探测器的结构示意图。

当射线照射到非晶硒时，将产生电子-空穴对，在外加偏压作用下，产生的电子-空穴对向相反方向移动，形成电流。电流在TFT电容上积聚，形成贮存电荷。每个TFT上的贮存电荷正比于射线的照射量。TFT实际起到像开关的作用。读出时，施加电压信号，开关打开，从辐射转换出的贮存电荷沿数据线流出，经放大、数字化，完成数字图像信息贮存与处理。即每个TFT单元成为采集信息的最小单元，也即像素。

2.3CCD或CMOS辐射探测器

CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）辐射探测器的基本结构为三部分。第一部分为闪烁体，用于将辐射转换为光信号；第二部分为CCD或CMOS感光成像器件，将光信号转换为电信号；第三部分为后续电路，测量电信号，实现对辐射的探测。可见，实现辐射探测转换的是闪烁体，CCD或CMOS实现的是对光信号的转换和探测。

CCD是将可见光转换为数字信号的器件。CCD的基本结构是密排的MOS（金属氧化物半导体）二极管阵列，即金属-氧化物-半导体构成的电容，MOS电容的基本结构见图７。在光照条件下，MOS电容衬底发生电子跃迁，形成电子-空穴对。在外电场作用下，电子和空穴分别向两极运动，形成电子电荷，即光生电荷。光生电荷存储在MOS电容的每个单元中。光生电荷的多少决定于射线能量和光子的数量，即每个MOS电容单元的电荷与图像的亮度对应。按一定相位顺序加上时钟脉冲时，在序列脉冲驱动下，光生电荷（信息电荷）将按规定方向沿衬底表面转移，形成图像视频信号。

图7 MOS电容的基本结构

CMOS的感光元可为光电二级管或MOS单元。在光电信号产生上与CCD相同，但在结构和信号读取上不同于CCD。基本的不同是，CMOS的各像素单元本身具有放大功能电路，产生的信号电荷在经过放大后传输到输出电路，使信号在传输路径中不易受到噪声影响。

3IP板

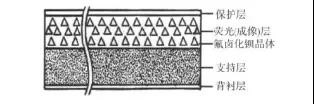

IP板（成像板）主要由保护层、荧光层、支持层、背衬层构成，基本结构如图８所示

图8 IP板的结构示意图

保护层为非常薄的聚酯树脂类纤维，保护荧光层不受外界的影响。荧光层采用特殊的荧光物质，即光激发射荧光物质构成。荧光物质目前主要采用的是氟卤化钡（二价铕激活）。支持层常用聚酯树脂类纤维胶制做。它具有良好的机械强度，保护荧光层免受外力损伤。背衬层制成黑色，防止激光在荧光层和支持层的界面反射。

IP板探测辐射所基于的原理是，某些荧光发射物质受到射线照射时，在较高能带俘获的电子形成光激发射荧光中心（PLC），它们能够以准稳态贮存吸收的辐射能量。采用激光激发时，光激发射荧光中心的电子将返回它们初始能级，并以发射可见光的形式输出能量。这种光发射与原来接收的辐射剂量成比例。即，这些特殊荧光发射物质具有保留潜在图像信息的能力。

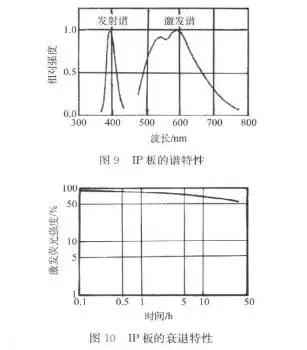

从一般的理论考虑，IP板的主要特性可分为下列方面：分辨力（空间分辨力）、动态范围、谱特性（吸收谱、激发谱、发射谱）、时间响应特性、衰退特性。分辨力由荧光层的特性决定，与测定时的射线能量相关。IP板的动态范围（输出信号对输入信号的线性响应范围）一般可达到104：1以上，比胶片的动态范围宽很多。激发谱特性是不同波长激光激发IP板时，IP板发光的相对强度分布情况。发射谱特性是IP板受到激光激发时，IP板发射的不同波长荧光的相对强度分布情况。图9给出的是IP板的发射谱特性和激发谱特性。图10是IP板的衰退特性，它给出了IP板上形成的潜在射线照相图像随贮存时间增加而减弱的情况。IP板可以重复使用。IP板上的图像扫描读取完后，可以采用光照擦除。一般说可以重复使用5000次左右。

4A/D转换器

为获取数字射线检测图像，需要采用A/D（模/数）转换器将模拟信号转换为数字信号。在直接数字化射线检测技术中，辐射探测器包含了A/D转换器，除了完成射线信号的探测、转换外，同时完成图像数字化。在间接数字化射线检测技术中，A/D转换器在单独的图像数字化单元中，完成图像数字化过程。

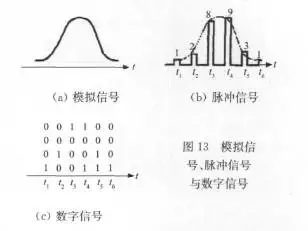

信号可以分为模拟信号、脉冲信号、数字信号。在时间上和幅值上连续变化的信号是模拟信号，在时间上和幅值上不连续变化的信号是脉冲信号，数字信号常是由二进制数字０，１组成的信号。图13显示了同一信号的三类信号的对应关系。

A/D转换，即模/数转换，是将模拟量（通常是电压量）转换为数字量（或说将模拟信号转换为数字信号）。A/D转换过程包括取样、保持、量化、编码四个步骤，图14A/D转换的基本过程。

由于模拟信号是随时间连续变化的量，因此在进行A/D转换时，需要对模拟信号周期性地连续取样，在A/D转换器内将其量化、编码成为数字信号。取样后保持中的信号值仍是连续的模拟信号值，为了用数字量表示，须将其转化成某个数量单位的整数倍，这个过程就是量化。量化后的数字可用不同方式表示，一般采用二进制数表示。即编码就是采用二进制数表示量化后数字的过程。

A/D转换可分为不同方法，A/D转换器可分为不同类型，类型不同结构组成不同、工作原理不同。A/D转换器的主要性能指标包括：分辨率、量化误差、输入模拟电压范围、转换速度、工作温度系数等。

分辨率表示的是A/D转换器能够区分的最小输入模拟电压，因此它限定了A/D转换器分解输入模拟电压的能力。它由A/D转换器输入的模拟电压满量程值和可转换为二进制数的位数（比特，bit）决定。例如，A/D转换器输入的模拟电压满量程值为5V，当其输出二进制数的位数为８位（８bit）时，其可分辨的最小输入模拟电压为：

５×1000÷28=19.53mV

如果其输出二进制数的位数为12位（12bit）时，其可分辨的最小输入模拟电压为：

５×1000÷212=1.22mV

量化误差是A/D转换器对连续的输入模拟电压用有限的数字进行离散赋值时出现的误差。它是A/D转换过程固有的误差。显然，转换的二进制数的位数越高，量化误差会越小。

输入模拟电压范围是A/D转换器可以正常工作的范围。

转换速度用A/D转换器完成一次A/D转换时间表示。

温度系数是A/D转换器正常工作条件下，温度每改变１℃导致的输出相对变化。
