焊缝缺陷是如何发现的？

焊接裂纹等严重缺陷是如何检测出来的？

螺母大面积开裂是如何排查的？

现在带领大家走进奇妙的

无损检测世界！

无损检测就是利用声光电磁等物理和化学原理，实现结构或材料结构完整性探测的统称。（初期为了找缺陷，称之为无损探伤；后来为了控制产品质量，称之为无损检测；再后来为了评价产品安全性，称之为无损检测与评估。）

这样说是不是太抽象？

其实，在生活中，

你就做过“探伤”（无损检测）的活儿！

不要惊讶，难道你没有挑过西瓜？

托起瓜，拍一拍，

清脆的是生瓜蛋子，

浑厚的正好，

闷闷的是熟过了......

这在探伤界，叫“声振法”检测。

无损检测有什么用？

无损检测在电网上有广泛应用。从制造检测、物资抽检，安装检测到设备运维，贯穿设备寿命全过程，是防止各种裂纹、夹渣、气孔、未熔合等缺陷入网的主要手段，防止各种各样的“缺陷虫子”啃食电网这棵参天大树，从而保证电网设备本质安全。

无损检测都有什么方式？

虽然听起来，探伤就像拍西瓜，但以老探长为代表的技术人员，还有一个高大上的称呼——“工业医生”。

医生开的检查有什么？X光、B超、核磁共振、胃镜、CT、拉曼光谱分析.....不好意思，这些也是探伤界传统的招式。比如X光，你在医院拍过胸透吧，一束看不见的光，穿过你的胸膛，把你的小心肝印在照片上，探长们也一样，用X光穿过组合电器，看到了里面的结构。

 电器射线检测

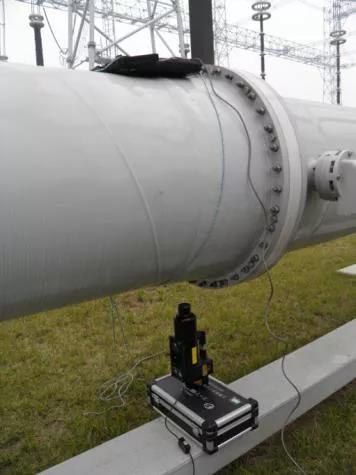

比如，外部长这样↓

通过组合电器射线检测

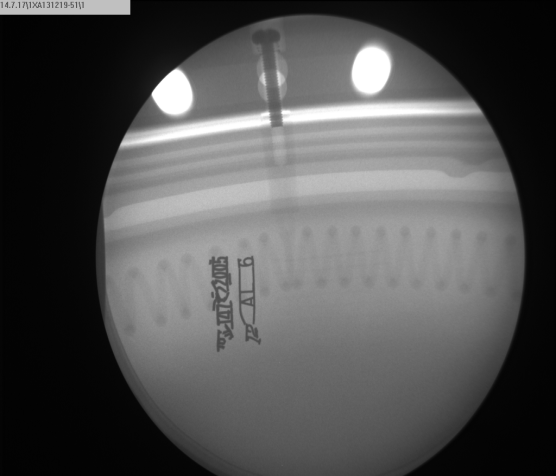

看到里面长这样↓

CT检测

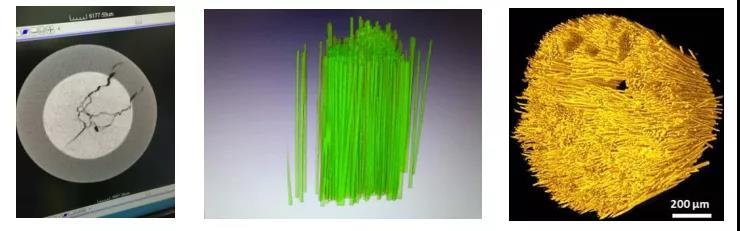

有时，你觉得医院拍的片子看不清、看不懂，实话告诉你，医生也有这个感觉，瞪大了双眼还是看不到细节，这时候医生会建议做CT。我们工业医生也一样，遇到需要精细检测的，也会做CT。河南电科院就有一台双源双探的工业CT，做出来即是这样子。

超声波检测

有点激动吧，你也许知道一个常识问题，CT虽好、可是有辐射啊！所以无论大江南北，同仁都喜欢B超，叫超声波检测——由于我们的热爱，发展出来万花筒般不同技术，像A超、B超、C超、相控阵、导波、TOFD、声脉冲、小波变换、大功率......

原理都是一样的，通过传感器发射一束声波，就像蝙蝠一样，实现缺陷定位，只不过不同的技术采用的声场分析和处理手段不同，多依赖计算机技术。

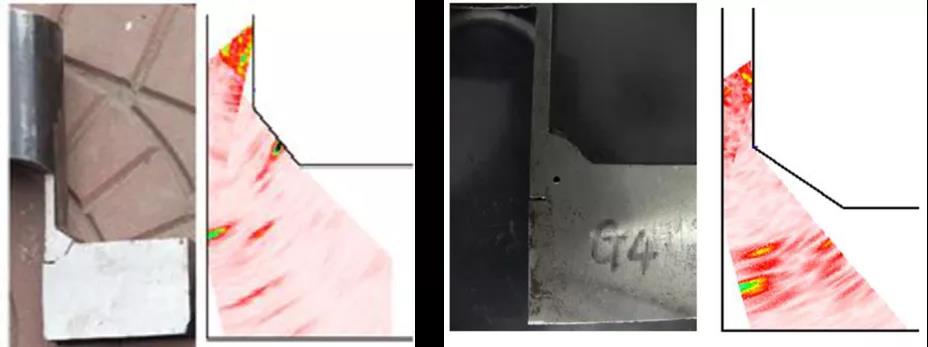

相控阵图像，是不是很漂亮？

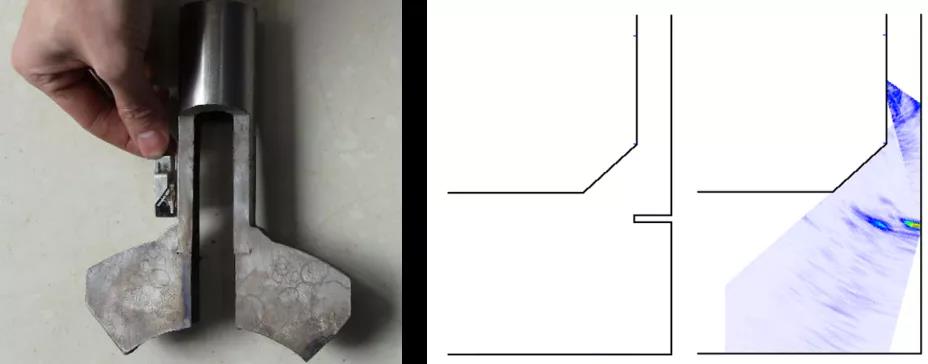

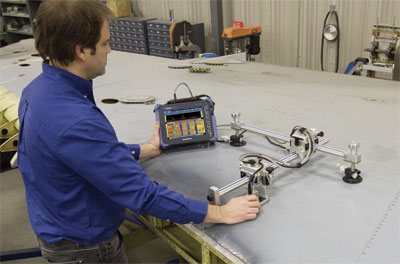

相控阵检测

工业内窥镜检测

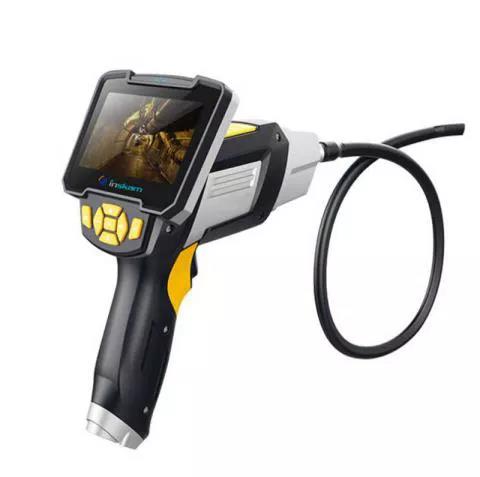

下面隆重介绍一下“胃镜”检测，也就是工业内窥镜检测。由于历史原因，我们积累了丰富的内窥镜检测装备，奥地利的小爬车、光纤的、电子的，应有尽有！其中日本奥林帕斯光纤内窥镜是和医院里用的一模一样，用于变压器油管道的检测。

 光纤内窥镜

时间所限，我们渗透检测、磁粉检测、涡流检测、电磁波检测等等数十种检测方法留到下次再讲！
