JB/T 9214测试方法：

1、将探头压在试块上，中间加适当的耦合剂，调节检测仪器的增益和扫描控制器，使屏幕上显示出6次底波。

2、当底波B1和B6的波高分别为调至满幅度的50%时，将波的前沿分别对准刻度0和100，B1和B6的前沿位置在调整中如相互影响，则进行反复调整。

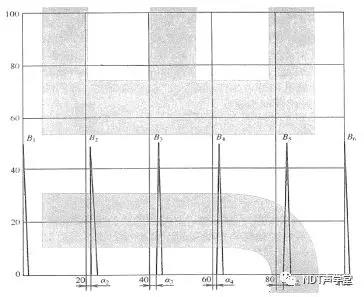

3、再依次将B2、B3、B4、B5波高调到满幅度的50%，并分别读出底波B2、B3、B4、B5的前沿刻度与屏幕刻度20、40、60、80的偏差a2、a3、a4、a5（以格数计），然后取其中最大的偏差值amax。图1中的B1～B6是分别调到同一幅度，而不是同时达到此幅度，水平线性误差△L（以百分值计）由公式（1）给出：

△L=∣amax∣%………………………………(1)

编者做实验：

一、实验准备：

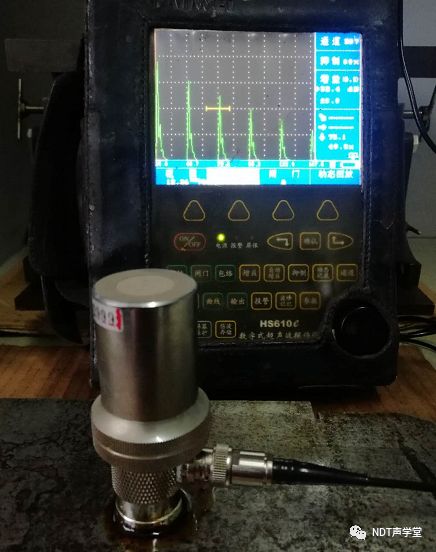

HS610E设备，5Pφ20直探头（SIUI），压块、CSK-IA试块。

二、实验过程：

1、将CSK-iA试块水平放置，涂油，采用5Pφ20直探头置于试块上（为保证波幅稳定，探头上加压块）；

2、调节范围另屏幕出现6次底波；

3、将B1自动增益至50%FSH，通过调节平移将第一次底波前沿调至0位置（非读数为0的扫描基线，而是设备※号分界0的位置）；

4、将B6自动增益至50%FSH，通过调节范围将第六次底波前沿调至100位置（非读数为100mm的扫描基线，而是设备※号分界100的位置）；

5、通过肉眼观察，是否一次底波与六次底波前沿分别在0位和100位，如果不在，通过调节平移及范围，进行微调位置调整。

6、分别将二次底波、三次底波、四次底波、五次底波调整至50%FSH与理论值进行比较。

7、理论值：二次波前沿位于屏幕20位置、三次波位于屏幕40位置，四次波位于屏幕60位置，五次波位于屏幕80位置。

8、通过观察2、3、4、5次底波前沿与理论的差值。

9、取最大差绝对值值即：∣amax∣%，即为水平线性误差。

三、实验结果：

该实验结果水平线性误差为0，采用观察数格的方式得出结论，与实际闸门套波测试会有一定非常微小偏差，但按JB/T9214要求，采用数格观察，测试结果水平线性误差为0。

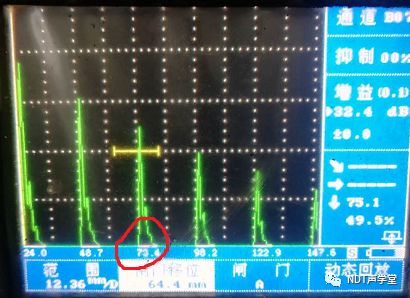

测试结果如下图：
