必备的阀门知识(上)

浏览量:2600次发布时间:2020年06月10日

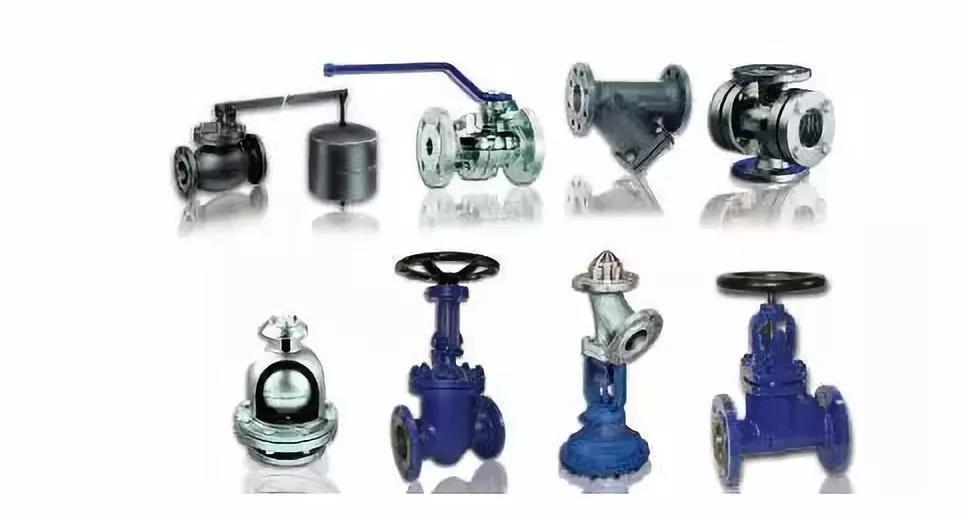

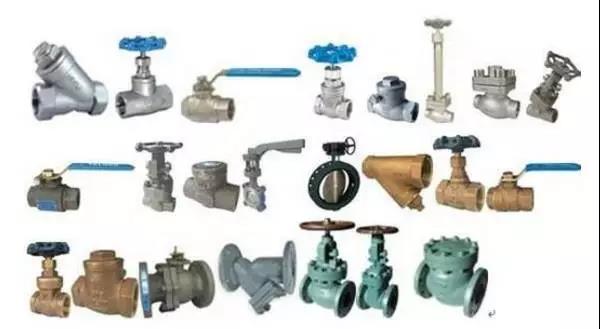

阀门是控制流体介质的流量、流向、压力、温度等的机械装置,是管道系统中十分重要的部件。这是最全的阀门分类,快来看看吧!


下面是小编吐血整理的阀门分类,没有比这个更全的吧?




阀门根据其种类和用途有不同的要求,主要有密封、强度、调节、流通、启闭等性能。在设计和选用阀门时,除了要考虑基本参数和性能外,还要考虑流体的性能,包括流体的相态(气体、液体或含固体颗粒)、腐蚀性、粘度、毒性、易燃易爆性,贵重稀有程度和放射性等。

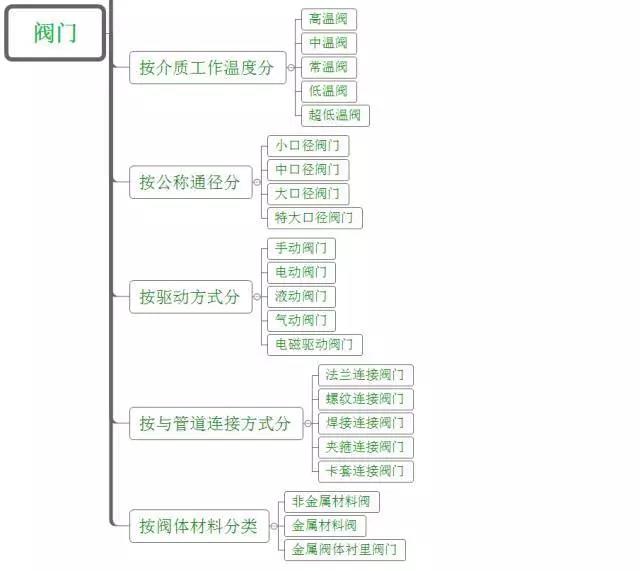

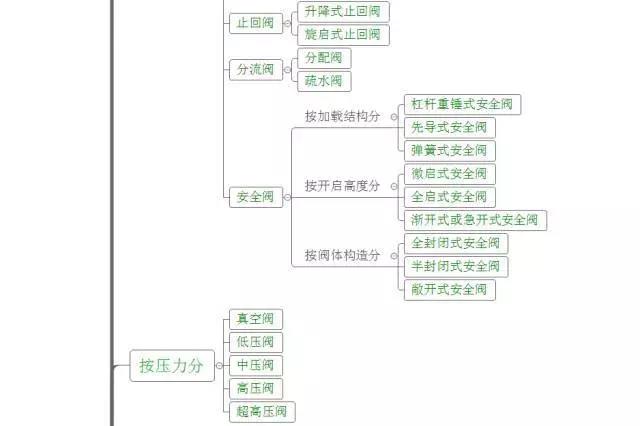

01按压力分类


真空阀门:PN低于标准大气压

低压阀门:PN ≤ 1.6 MPa

中压阀门:PN = 2.5-6.4 MPa

高压阀门:PN = 10-80 MPa

超高压阀门:PN ≥ 100 MPa


ps:PN指公称压力,即阀门在基准温度下允许的最大工作压力。


02按介质工作温度分裂


高温阀门:t > 450 ℃

中温阀门:120 ℃ < t ≤ 450 ℃

常温阀门:-30 ℃ ≤ t ≤ 120 ℃

低温阀门:t < -30 ℃


03按公称通径分类

小口径阀门:DN < 40 mm

中口径阀门:DN = 40 - 300 mm

大口径阀门:DN = 350 - 1200 mm

特大口径阀门:DN ≥ 1400 mm

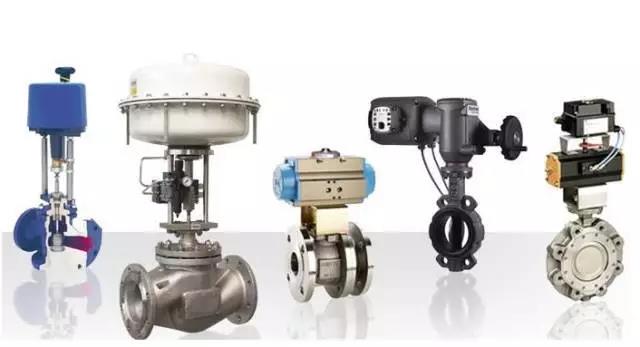

04按驱动方式分类


手动阀门:借助手轮、手柄、杠杆或链轮等,由人力驱动,传递较大的力矩时,装有齿轮等减速装置。

电动阀门:用电动机、电磁或其他电气装置驱动。

液动阀门:借助液体(水、油等液体介质)驱动。

气动阀门:借助压缩空气驱动。

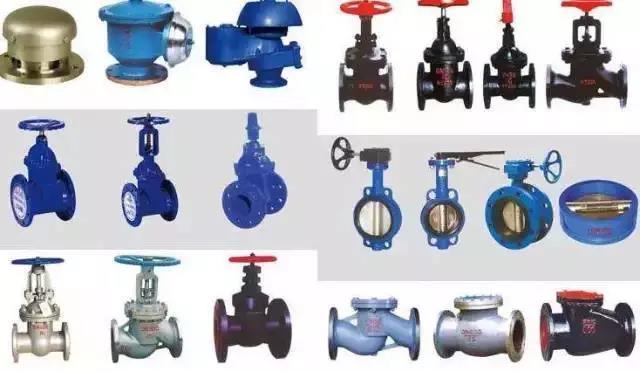

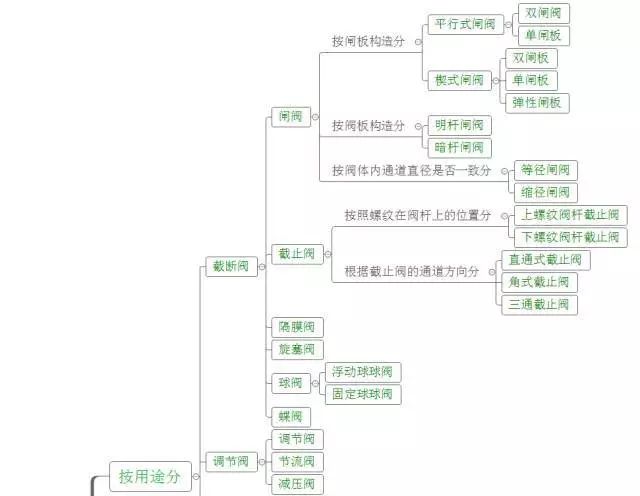

05按用途分类

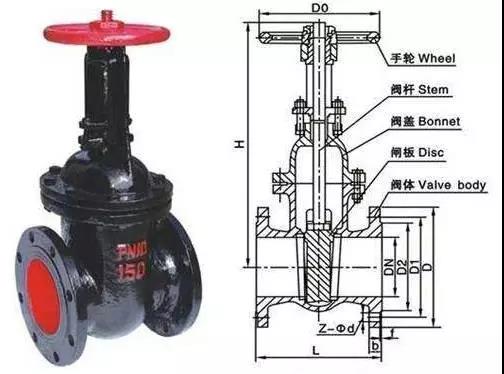

一、闸阀


指关闭件(闸板)沿通道中心线的垂直方向移动的阀门。在管道上主要作截断用,也具有一定的调节流量的性能。


特点

流体阻力小。

启闭力矩小。

介质流动方向不受限制。

结构长度较短。

密封性能好。

密封面易损伤。

启闭时间长,高度大。

结构复杂零件较多,制造与维修较困难。


按阀板构造分类

明杆闸阀:阀杆螺纹及螺母不与介质接触,不受介质温度的腐蚀性的影响,开启程度明显易见,因而得到广泛应用。

暗杆闸阀:螺杆螺纹及螺母与介质接触,受介质温度和腐蚀性影响,但阀的高度尺寸较小。暗杆闸阀适用于非腐蚀性介质及外界环境条件较差的场合。

按阀体内通道直径是否一致分

缩径闸阀:阀座处的通径小于法兰连接处的通径。

等径闸阀:阀座处的通径与法兰连接处的通径相一致。

通径收缩能使阀门零件尺寸缩小,开、闭所需的力亦相应减小,同时可扩大零部件的通用范围。但是,通径收缩后,流体阻力损失将增加。

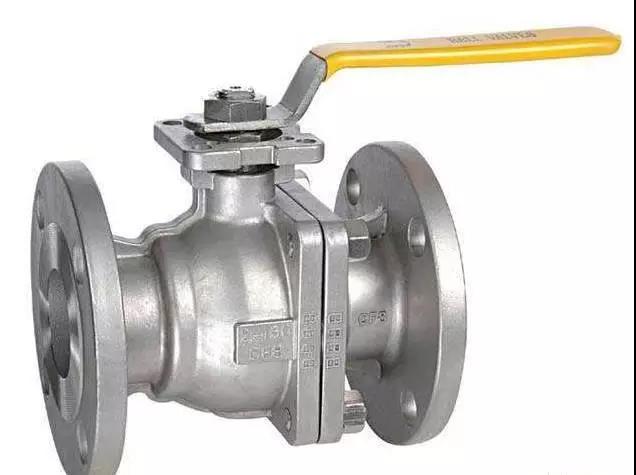

二、球阀



利用一个中间开孔的球体做阀心,靠旋转球体来控制阀的开启和关闭。球阀可做直通、三通或四通。球阀在管道上主要作截断、分配和改变介质流动方向用。


由于球阀座应用了橡胶材料,所以其使用温度收到了限制。为了应付可能发生的火灾情况,许多设计者都采用辅助性的金属对金属密封。球阀不适宜用作节流阀,但其在部分开启状态下,可用来将进入或排出系统的压力减少。在生产设备上,球阀常用作一般目的的开/闭阀。


浮动球球阀:其球体是浮动的,在介质压力作用下,球体能产生一定的位移并压附在出口端的密封圈上,保证出口端密封。这种球阀结构简单、密封性好,但在出口端密封处承压高,操作扭矩也较大。这种结构广泛应用于中低压球阀。


固定球球阀:这种球阀的球体是固定的,受压后不产生移动,通常与球成一体的上下轴上装有滚动或滑动轴承,操作扭矩小,适用于高压和大口径阀门。

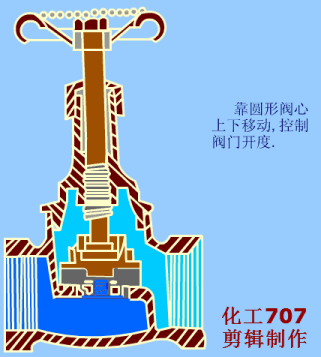

三、截止阀



指关闭件(阀瓣)沿阀座中心线移动的阀门,在管道上主要作截断用。


上螺纹阀杆截止阀的阀杆螺纹处在介质之外,阀杆螺纹不受介质浸蚀,亦便于润滑,此种结构采用得较普遍。


下螺纹阀杆截止阀的阀杆螺纹在阀体内与介质直接接触,不仅无法润滑,还受介质浸蚀,此种结构用于小口径阀门和温度不高的介质。


未完待续
