导语：

“仪器和探头组合性能包括水平线性、垂直线性、组合频率、灵敏度余量、盲区(仅限直探头)和远场分辨力”。灵敏度余量应不小于32dB（直探头）。灵敏度余量应不小于42dB（斜探头）。测试方法可以自行查阅JB/T 9214.本想着把9214内容放到文章中，方便大家使用，但是存在违规，所以以下内容仅保留编者的实验过程。有问题欢迎随时讨论。

编者实验：

1、实验目的：

本实验采用3种设备，4种探头进行组合测量，为测定不同设备与不同探头的组合性能。为自校准提供参考，非设备优劣的比对。下文实验过程只提供一种探头与一种设备的组合，只为说明测试过程。3种设备、4种探头的组合测试结果见本文实验结果。

2、实验准备：

设备：CTS-9009PLUS，HS610e，CBC-100

探头：5P13*13K2；2.5P13*13k2；5Zφ20；2.5Zφ20

试块：CSK-IA; DB-P(Z20-2)；

其他：压块；

3、实验过程：

（1）直探头的灵敏度余量测试：

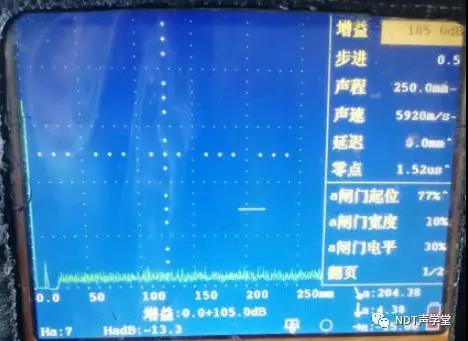

A. 将设备调至最大增益，发现电平噪声超过满屏10%，随后降低增益，使电平噪声降至满屏10%，记录增益值；

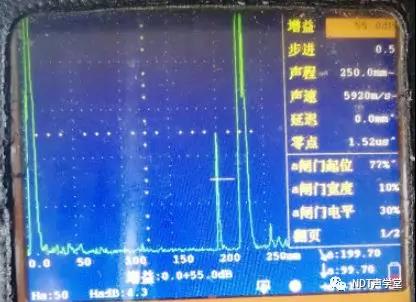

B. 探头在DB-P试块上找φ2平底孔，找到之后通过前后左右移动，寻找最高波，确定最高波后，波幅降至满屏50%（此处可以将设备自动增益设置为50%，），记录当前增益值。

C. 记录的两个增益值相减，结果即为直探头灵敏度余量。

（2）斜探头的灵敏度余量测试：

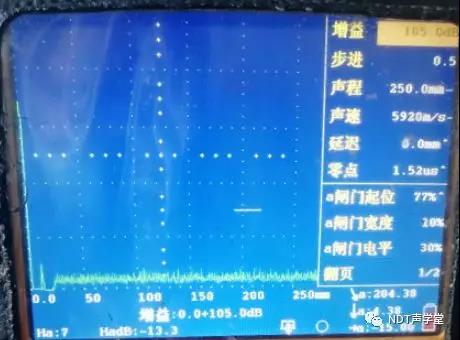

A. 将设备调至最大增益，发现电平噪声超过满屏10%，随后降低增益，使电平噪声降至满屏10%，记录增益值；

B.探头在CSK-IA试块上找100mm圆弧回波，通过左右移动，寻找最高波，确定最高波后，波幅降至满屏50%（此处可以将设备自动增益设置为50%，），记录当前增益值。

C. 记录的两个增益值相减，结果即为斜探头灵敏度余量。

4、实验结果：

注：CBC-100为衰减型设备
